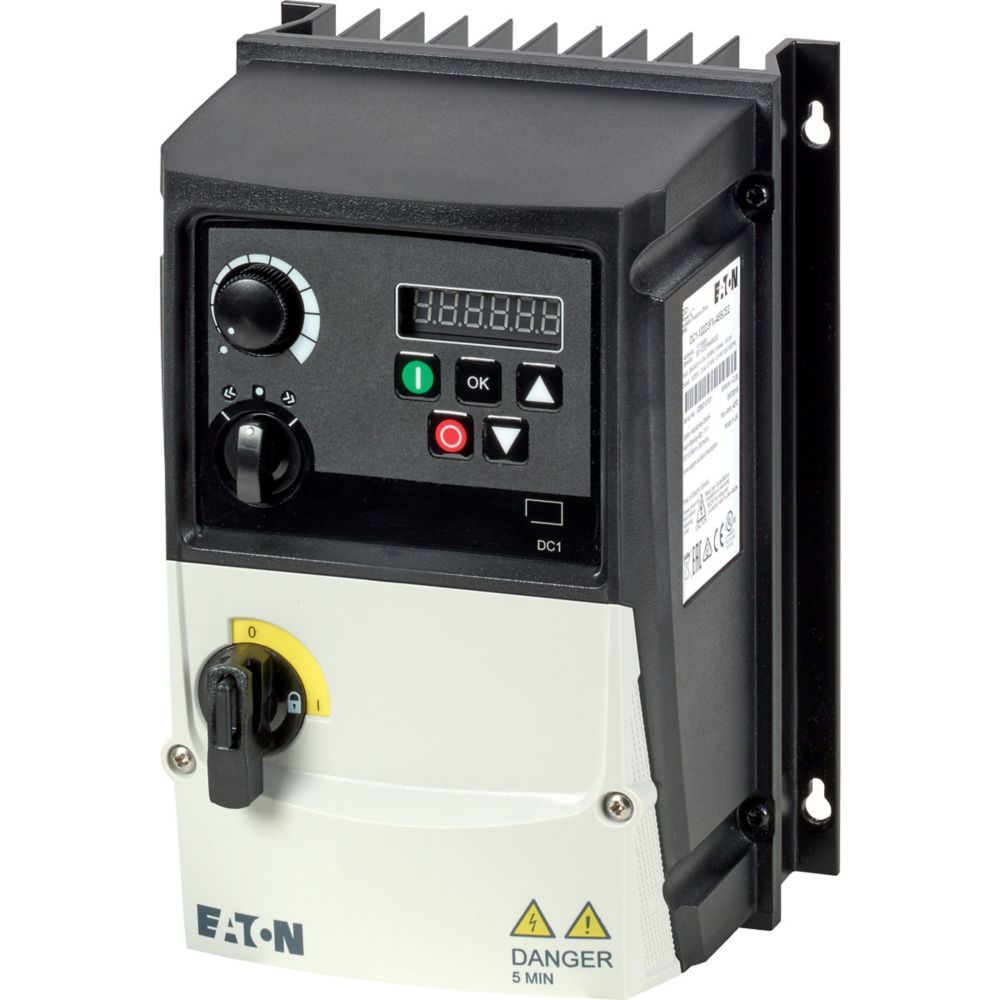

Eaton DC1-122D3FN-A6SOE1
Frequenzumrichter lin=0,3 200-240V E1ph A3ph 500Hz 50/60Hz quad=0,37kW IP66 10%F
Eaton DC1-122D3FN-A6SOE1
Frequenzumrichter lin=0,3 200-240V E1ph A3ph 500Hz 50/60Hz quad=0,37kW IP66 10%F
Artikelnummer
1726695
| Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
|---|---|
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der analogen Ausgänge | 1 |
| Anzahl der analogen Eingänge | 2 |
| Anzahl der digitalen Ausgänge | 1 |
| Anzahl der digitalen Eingänge | 4 |
| Art des Umrichters | U-Umrichter |
| Ausgangsphasenzahl | 3 |
| Breite | 161 mm |
| Eingangsphasenzahl | 1 |
| Einsatz im Industriebereich zulässig | ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Höhe | 232 mm |
| Leistungsaufnahme | 18.5 W |
| Max. Ausgangsfrequenz | 500 Hz |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 0.37 kW |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 0.37 kW |
| Mit Bedienelement | ja |
| Mit PC-Anschluss | ja |
| Netzfrequenz | 50/60 Hz |
| Netzspannung | 200 - 240 V |
| Relative symmetrische Netzfrequenztoleranz | 10 % |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Schutzart (IP) | IP66 |
| Schutzart (NEMA) | 4X |
| Tiefe | 162 mm |
| Unterstützt Protokoll für CAN | ja |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für Modbus | ja |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
Eaton Frequenzumrichter lin=0,3 200-240V E1ph A3ph 500Hz 50/60Hz quad=0,37kW IP66 10%F
Produktinformationen des Herstellers
Frequenzumrichter, Typkenner: DC1, Bemessungsbetriebsspannung: Ue = 230 V AC, 1-phasig, 240 V AC, 1-phasig, Ausgangsspannung bei Ue: U2 = 230 V AC, 3-phasig, 240 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 200 (-10%) - 240 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 2.3 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 6 kHz und einer Umgebungstemperatur von +40 °C, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 230 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 0.37 kW, 150 % Überlast: IM = 2 A, Zugeordnete Motorleistung Hinweis: bei 220 - 240 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 0.5 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 2.2 A, Schutzart: IP66/NEMA 4X, Schnittstelle/Feldbus (eingebaut): OP-Bus (RS485)/Modbus RTU, CANopen , Feldbusanschaltung (optional): SmartWire-DT, Ausstattung: Funkentstörfilter, 7-Segment-Anzeige, Lokale Bedienelemente, zusätzlicher Platinenschutz, UV-beständig, Baugröße: FS1, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3,
| Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
|---|---|
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der analogen Ausgänge | 1 |
| Anzahl der analogen Eingänge | 2 |
| Anzahl der digitalen Ausgänge | 1 |
| Anzahl der digitalen Eingänge | 4 |
| Art des Umrichters | U-Umrichter |
| Ausgangsphasenzahl | 3 |
| Breite | 161 mm |
| Eingangsphasenzahl | 1 |
| Einsatz im Industriebereich zulässig | ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Höhe | 232 mm |
| Leistungsaufnahme | 18.5 W |
| Max. Ausgangsfrequenz | 500 Hz |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 0.37 kW |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 0.37 kW |
| Mit Bedienelement | ja |
| Mit PC-Anschluss | ja |
| Netzfrequenz | 50/60 Hz |
| Netzspannung | 200 - 240 V |
| Relative symmetrische Netzfrequenztoleranz | 10 % |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Schutzart (IP) | IP66 |
| Schutzart (NEMA) | 4X |
| Tiefe | 162 mm |
| Unterstützt Protokoll für CAN | ja |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für Modbus | ja |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
Eaton Frequenzumrichter lin=0,3 200-240V E1ph A3ph 500Hz 50/60Hz quad=0,37kW IP66 10%F
Produktinformationen des Herstellers
Frequenzumrichter, Typkenner: DC1, Bemessungsbetriebsspannung: Ue = 230 V AC, 1-phasig, 240 V AC, 1-phasig, Ausgangsspannung bei Ue: U2 = 230 V AC, 3-phasig, 240 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 200 (-10%) - 240 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 2.3 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 6 kHz und einer Umgebungstemperatur von +40 °C, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 230 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 0.37 kW, 150 % Überlast: IM = 2 A, Zugeordnete Motorleistung Hinweis: bei 220 - 240 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 0.5 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 2.2 A, Schutzart: IP66/NEMA 4X, Schnittstelle/Feldbus (eingebaut): OP-Bus (RS485)/Modbus RTU, CANopen , Feldbusanschaltung (optional): SmartWire-DT, Ausstattung: Funkentstörfilter, 7-Segment-Anzeige, Lokale Bedienelemente, zusätzlicher Platinenschutz, UV-beständig, Baugröße: FS1, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3,
| Artikelnummer | 1726695 |
|---|---|
| Hersteller | Eaton |
| Originalbezeichnung | DC1-122D3FN-A6SOE1 |
| Werksnummer | 199400 |
| EAN | 4015081977895 |
| Zolltarifnummer | 85044084 |
| Lagerart | Beschaffungsware |
