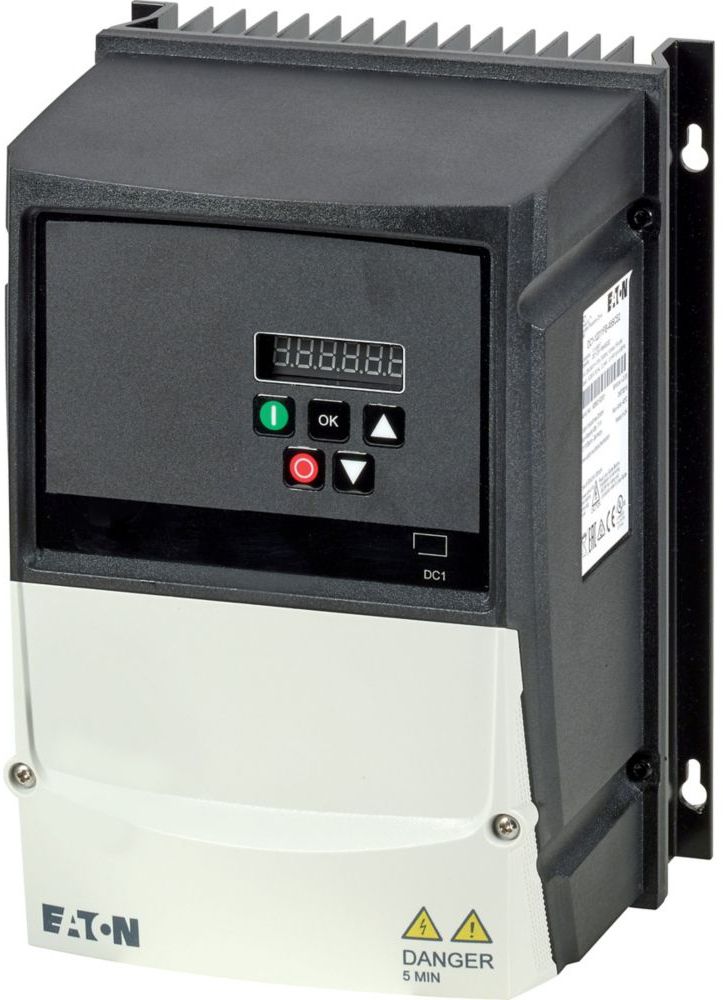

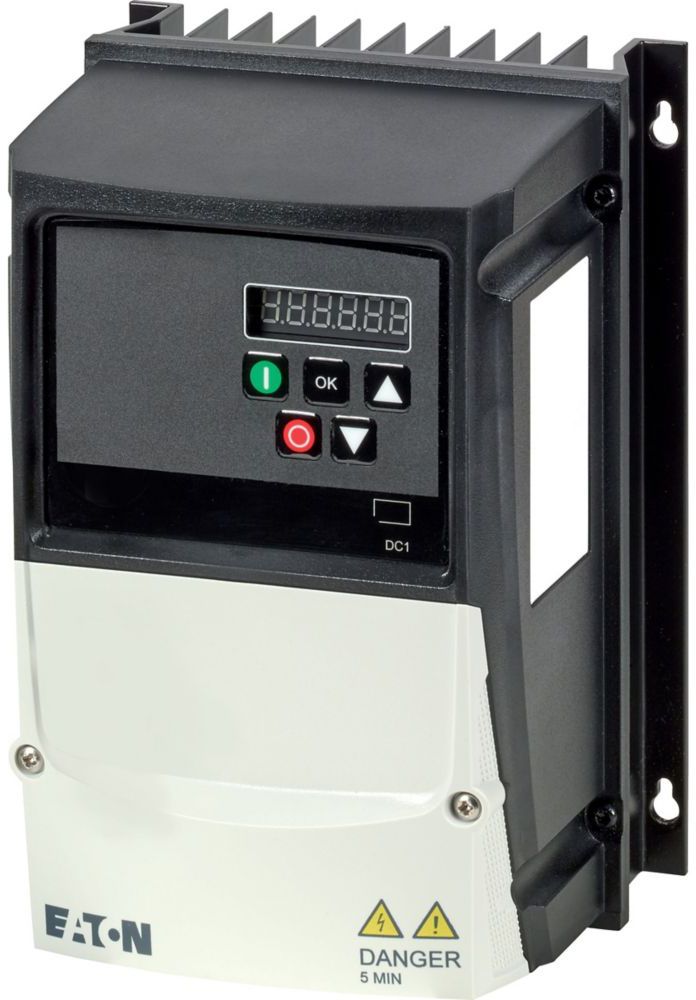

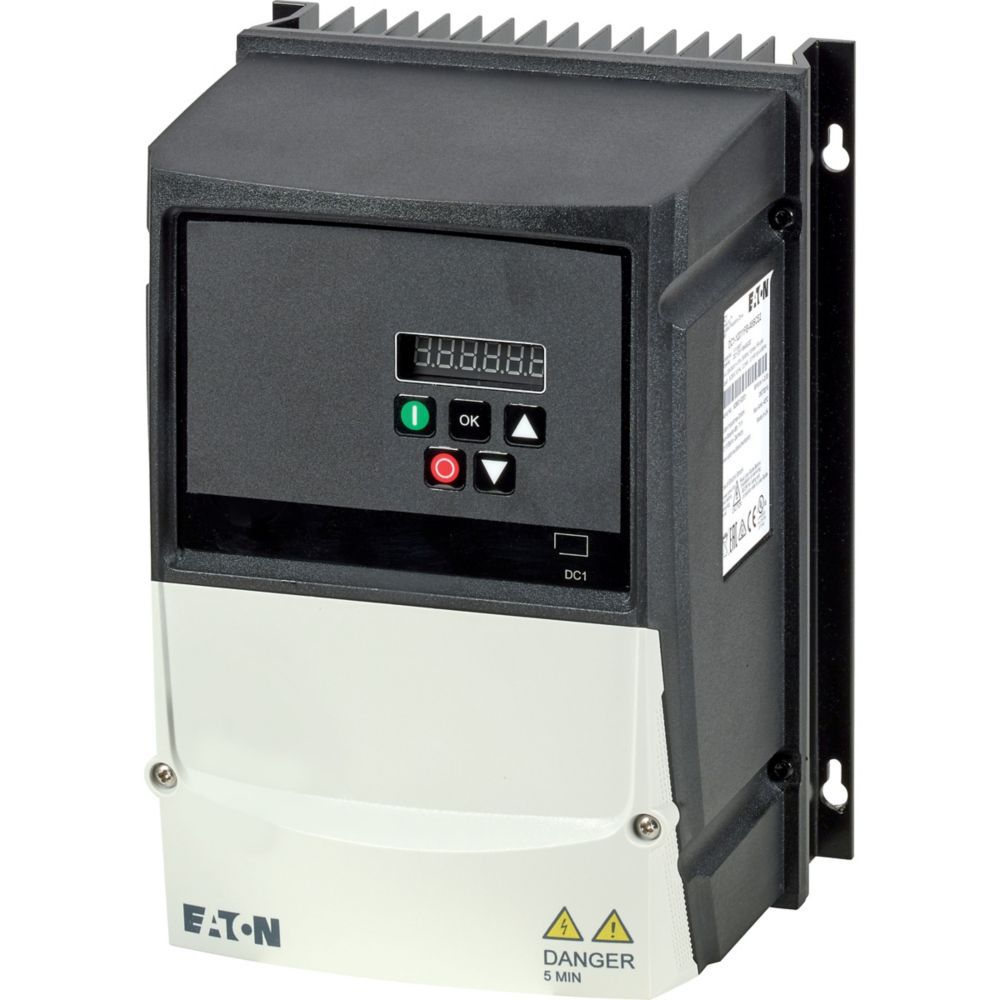

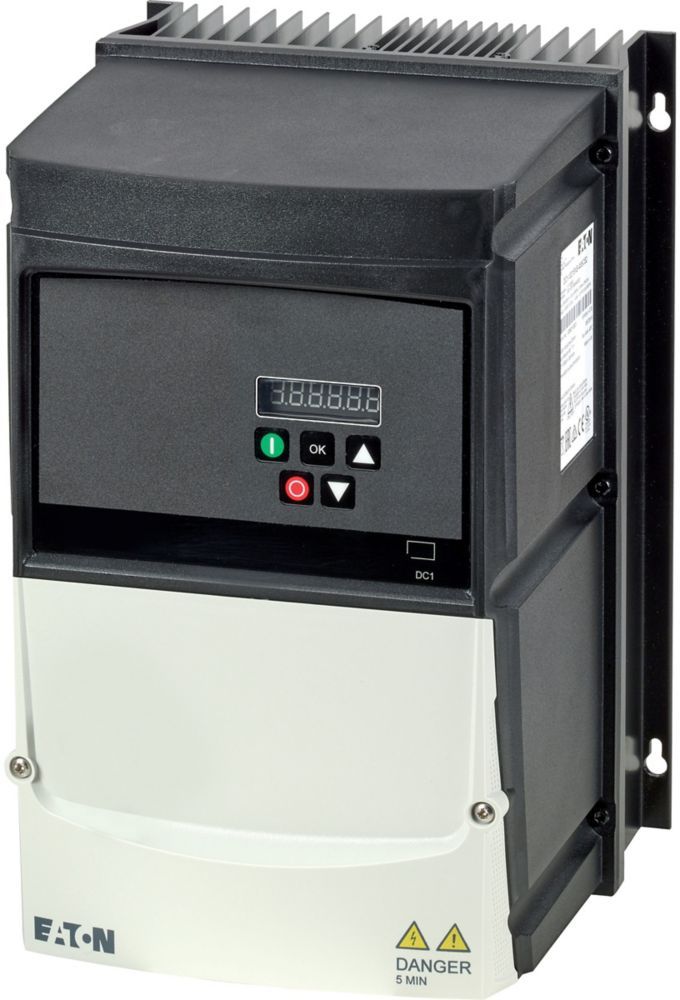

Eaton DC1-342D2FN-A66OE1
Frequenzumrichter lin=0,7 380-480V E3ph A3ph 500Hz 50/60Hz quad=0,75kW IP66 10%F
Eaton DC1-342D2FN-A66OE1
Frequenzumrichter lin=0,7 380-480V E3ph A3ph 500Hz 50/60Hz quad=0,75kW IP66 10%F
Artikelnummer
1726687
| Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
|---|---|
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der analogen Ausgänge | 1 |
| Anzahl der analogen Eingänge | 2 |
| Anzahl der digitalen Ausgänge | 1 |
| Anzahl der digitalen Eingänge | 4 |
| Art des Umrichters | U-Umrichter |
| Ausgangsphasenzahl | 3 |
| Breite | 161 mm |
| Eingangsphasenzahl | 3 |
| Einsatz im Industriebereich zulässig | ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Höhe | 232 mm |
| Leistungsaufnahme | 33.75 W |
| Max. Ausgangsfrequenz | 500 Hz |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 0.75 kW |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 0.75 kW |
| Mit Bedienelement | ja |
| Mit PC-Anschluss | ja |
| Nennausgangsstrom I2N | 2.2 A |
| Netzfrequenz | 50/60 Hz |
| Netzspannung | 380 - 480 V |
| Relative symmetrische Netzfrequenztoleranz | 10 % |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Schutzart (IP) | IP66 |
| Schutzart (NEMA) | 4X |
| Tiefe | 147 mm |
| Unterstützt Protokoll für CAN | ja |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für Modbus | ja |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
Eaton Frequenzumrichter lin=0,7 380-480V E3ph A3ph 500Hz 50/60Hz quad=0,75kW IP66 10%F
Produktinformationen des Herstellers
Frequenzumrichter, Typkenner: DC1, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 2.2 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 6 kHz und einer Umgebungstemperatur von +40 °C, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 0.75 kW, 150 % Überlast: IM = 1.9 A, Zugeordnete Motorleistung Hinweis: bei 440 - 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 1 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 2.1 A, Schutzart: IP66/NEMA 4X, Schnittstelle/Feldbus (eingebaut): OP-Bus (RS485)/Modbus RTU, CANopen , Feldbusanschaltung (optional): SmartWire-DT, Ausstattung: Funkentstörfilter, 7-Segment-Anzeige, zusätzlicher Platinenschutz, UV-beständig, Baugröße: FS1, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die
| Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
|---|---|
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der analogen Ausgänge | 1 |
| Anzahl der analogen Eingänge | 2 |
| Anzahl der digitalen Ausgänge | 1 |
| Anzahl der digitalen Eingänge | 4 |
| Art des Umrichters | U-Umrichter |
| Ausgangsphasenzahl | 3 |
| Breite | 161 mm |
| Eingangsphasenzahl | 3 |
| Einsatz im Industriebereich zulässig | ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Höhe | 232 mm |
| Leistungsaufnahme | 33.75 W |
| Max. Ausgangsfrequenz | 500 Hz |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 0.75 kW |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 0.75 kW |
| Mit Bedienelement | ja |
| Mit PC-Anschluss | ja |
| Nennausgangsstrom I2N | 2.2 A |
| Netzfrequenz | 50/60 Hz |
| Netzspannung | 380 - 480 V |
| Relative symmetrische Netzfrequenztoleranz | 10 % |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Schutzart (IP) | IP66 |
| Schutzart (NEMA) | 4X |
| Tiefe | 147 mm |
| Unterstützt Protokoll für CAN | ja |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für Modbus | ja |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
Eaton Frequenzumrichter lin=0,7 380-480V E3ph A3ph 500Hz 50/60Hz quad=0,75kW IP66 10%F
Produktinformationen des Herstellers
Frequenzumrichter, Typkenner: DC1, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 2.2 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 6 kHz und einer Umgebungstemperatur von +40 °C, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 0.75 kW, 150 % Überlast: IM = 1.9 A, Zugeordnete Motorleistung Hinweis: bei 440 - 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 1 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 2.1 A, Schutzart: IP66/NEMA 4X, Schnittstelle/Feldbus (eingebaut): OP-Bus (RS485)/Modbus RTU, CANopen , Feldbusanschaltung (optional): SmartWire-DT, Ausstattung: Funkentstörfilter, 7-Segment-Anzeige, zusätzlicher Platinenschutz, UV-beständig, Baugröße: FS1, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die
| Artikel | Aktionen |
|---|
| Artikelnummer | 1726687 |
|---|---|
| Hersteller | Eaton |
| Originalbezeichnung | DC1-342D2FN-A66OE1 |
| Werksnummer | 199429 |
| EAN | 4015081978182 |
| Zolltarifnummer | 85044084 |
| Lagerart | Beschaffungsware |
