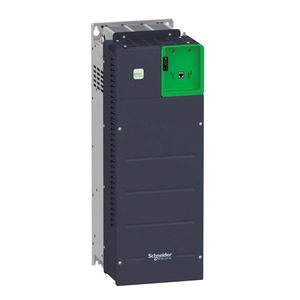

Schneider ATV630D75N4Z
Frequenzumrichter lin=75k 380-480V E3ph A3ph 500Hz 50/60Hz IP20 5%F 0%V
| 4-Quadrantenbetrieb möglich | ja |
|---|---|
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der analogen Ausgänge | 2 |
| Anzahl der analogen Eingänge | 3 |
| Anzahl der digitalen Ausgänge | 0 |
| Anzahl der digitalen Eingänge | 6 |
| Ausgangsphasenzahl | 3 |
| Breite | 265 mm |
| Eingangsphasenzahl | 3 |
| Einsatz im Industriebereich zulässig | ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Höhe | 748 mm |
| Max. Ausgangsfrequenz | 500 Hz |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 75 kW |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 0 kW |
| Mit Bedienelement | ja |
| Netzfrequenz | 50/60 Hz |
| Netzspannung | 380 - 480 V |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Relative symmetrische Netzspannungstoleranz | 0 % |
| Schutzart (IP) | IP20 |
| Tiefe | 307 mm |
| Unterstützt Protokoll für DeviceNet | ja |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für Modbus | ja |
| Unterstützt Protokoll für PROFIBUS | ja |
| Unterstützt Protokoll für PROFINET IO | ja |
| Unterstützt Protokoll für TCP/IP | ja |
Schneider Frequenzumrichter lin=75k 380-480V E3ph A3ph 500Hz 50/60Hz IP20 5%F 0%V
Produktinformationen des Herstellers

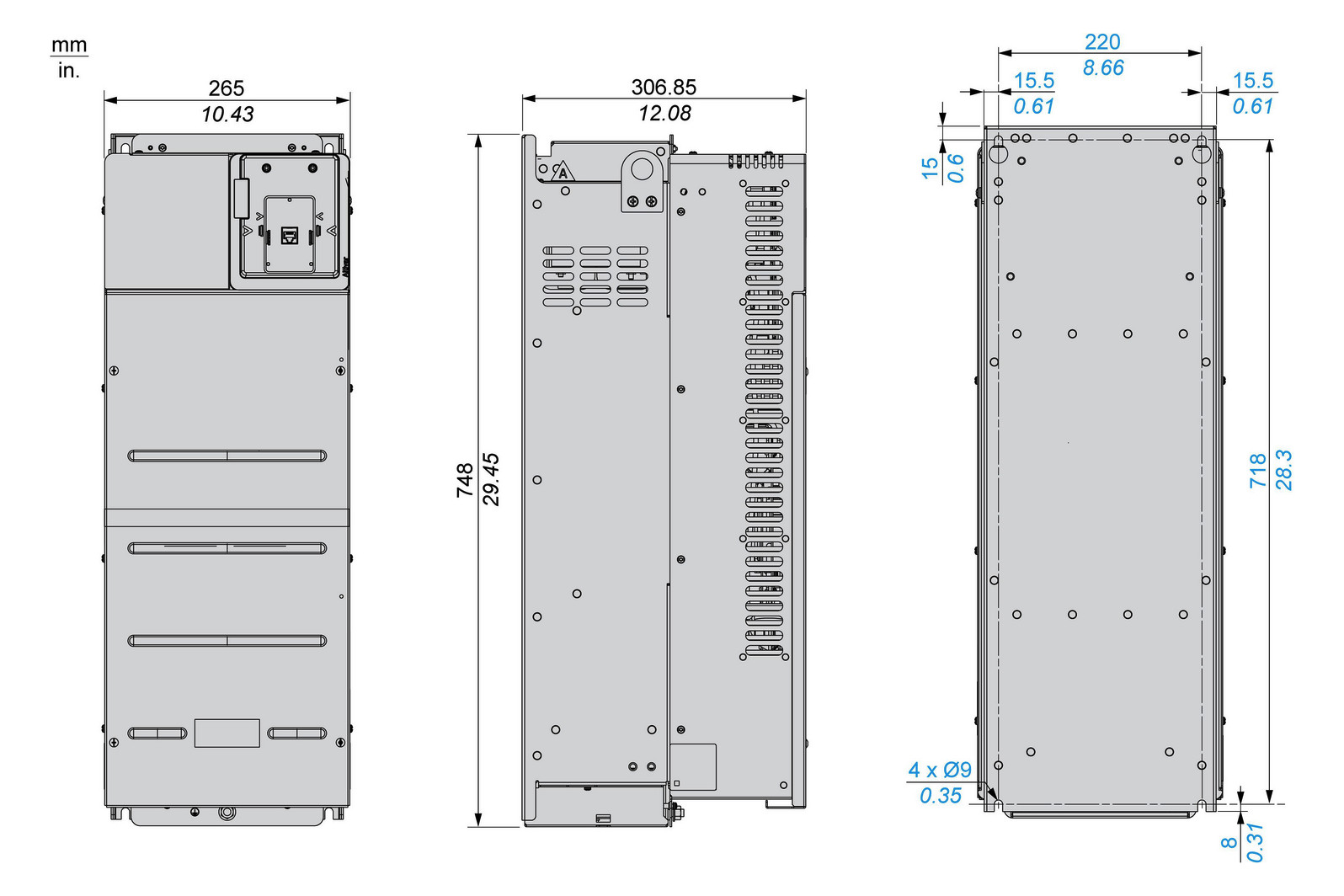

Frequenzumrichter Altivar ATV630. 3 analoge Eingänge, 2 analoge Ausgänge. 16 voreingestellte Drehzahlen, Beschleunigung/ Verzögerung linear einstellbar separat von 0,01-9999 s, Motorleistung 75 kW, 380-480 V, Nennausgangsstrom I2N- 145 A. Abmessung (BxHxT)- 265x748x307 mm, Gewicht- 54,1 kg. Bremsen bis Stillstand- durch Gleichstromeinspeisung, Kommunikationsprotokolle- Ethernet, Modbus, seriell, Modbus TCP. Frequenzumrichter mit integrierten Diensten wie Strommessung und Energie-Dashboard, Prozessüberwachung und -Steuerung. Geeignet für Synchron-, Asynchron- und Spezialmotoren. Zertifizierungen- CSA, ATEX zone 2/22, TÜV, REACH, ATEX INERIS, UL, DNV-GL. Kennzeichnung- CE, Schutzart- IP21.
| 4-Quadrantenbetrieb möglich | ja |
|---|---|
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der analogen Ausgänge | 2 |
| Anzahl der analogen Eingänge | 3 |
| Anzahl der digitalen Ausgänge | 0 |
| Anzahl der digitalen Eingänge | 6 |
| Ausgangsphasenzahl | 3 |
| Breite | 265 mm |
| Eingangsphasenzahl | 3 |
| Einsatz im Industriebereich zulässig | ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Höhe | 748 mm |
| Max. Ausgangsfrequenz | 500 Hz |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 75 kW |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 0 kW |
| Mit Bedienelement | ja |
| Netzfrequenz | 50/60 Hz |
| Netzspannung | 380 - 480 V |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Relative symmetrische Netzspannungstoleranz | 0 % |
| Schutzart (IP) | IP20 |
| Tiefe | 307 mm |
| Unterstützt Protokoll für DeviceNet | ja |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für Modbus | ja |
| Unterstützt Protokoll für PROFIBUS | ja |
| Unterstützt Protokoll für PROFINET IO | ja |
| Unterstützt Protokoll für TCP/IP | ja |
Schneider Frequenzumrichter lin=75k 380-480V E3ph A3ph 500Hz 50/60Hz IP20 5%F 0%V
Produktinformationen des Herstellers
Frequenzumrichter Altivar ATV630. 3 analoge Eingänge, 2 analoge Ausgänge. 16 voreingestellte Drehzahlen, Beschleunigung/ Verzögerung linear einstellbar separat von 0,01-9999 s, Motorleistung 75 kW, 380-480 V, Nennausgangsstrom I2N- 145 A. Abmessung (BxHxT)- 265x748x307 mm, Gewicht- 54,1 kg. Bremsen bis Stillstand- durch Gleichstromeinspeisung, Kommunikationsprotokolle- Ethernet, Modbus, seriell, Modbus TCP. Frequenzumrichter mit integrierten Diensten wie Strommessung und Energie-Dashboard, Prozessüberwachung und -Steuerung. Geeignet für Synchron-, Asynchron- und Spezialmotoren. Zertifizierungen- CSA, ATEX zone 2/22, TÜV, REACH, ATEX INERIS, UL, DNV-GL. Kennzeichnung- CE, Schutzart- IP21.
| Artikelnummer | 1626599 |
|---|---|
| Hersteller | Schneider |
| Originalbezeichnung | ATV630D75N4Z |
| Werksnummer | ATV630D75N4Z |
| EAN | 3606489739829 |
| Zolltarifnummer | 85044088 |
| Lagerart | Beschaffungsware |
