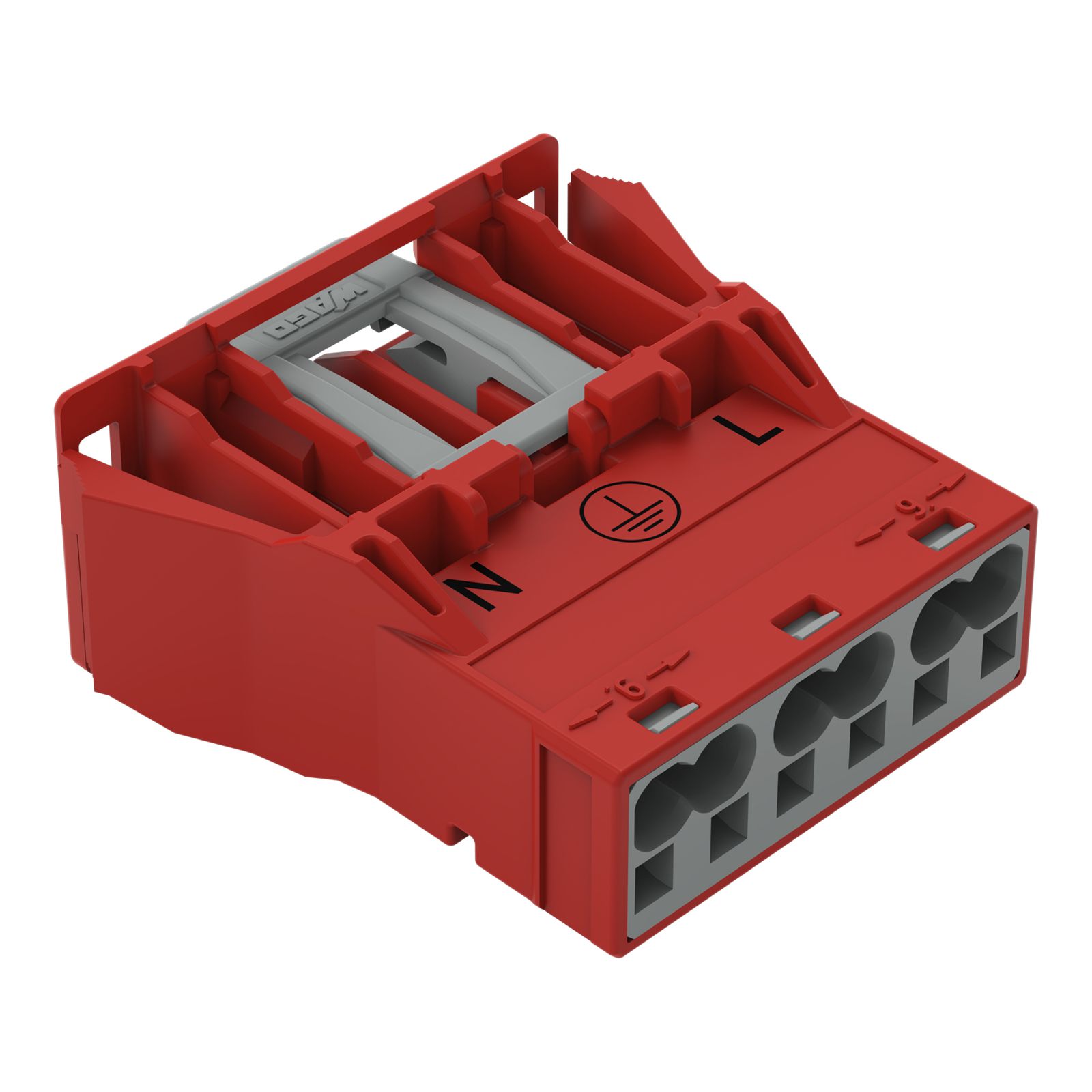

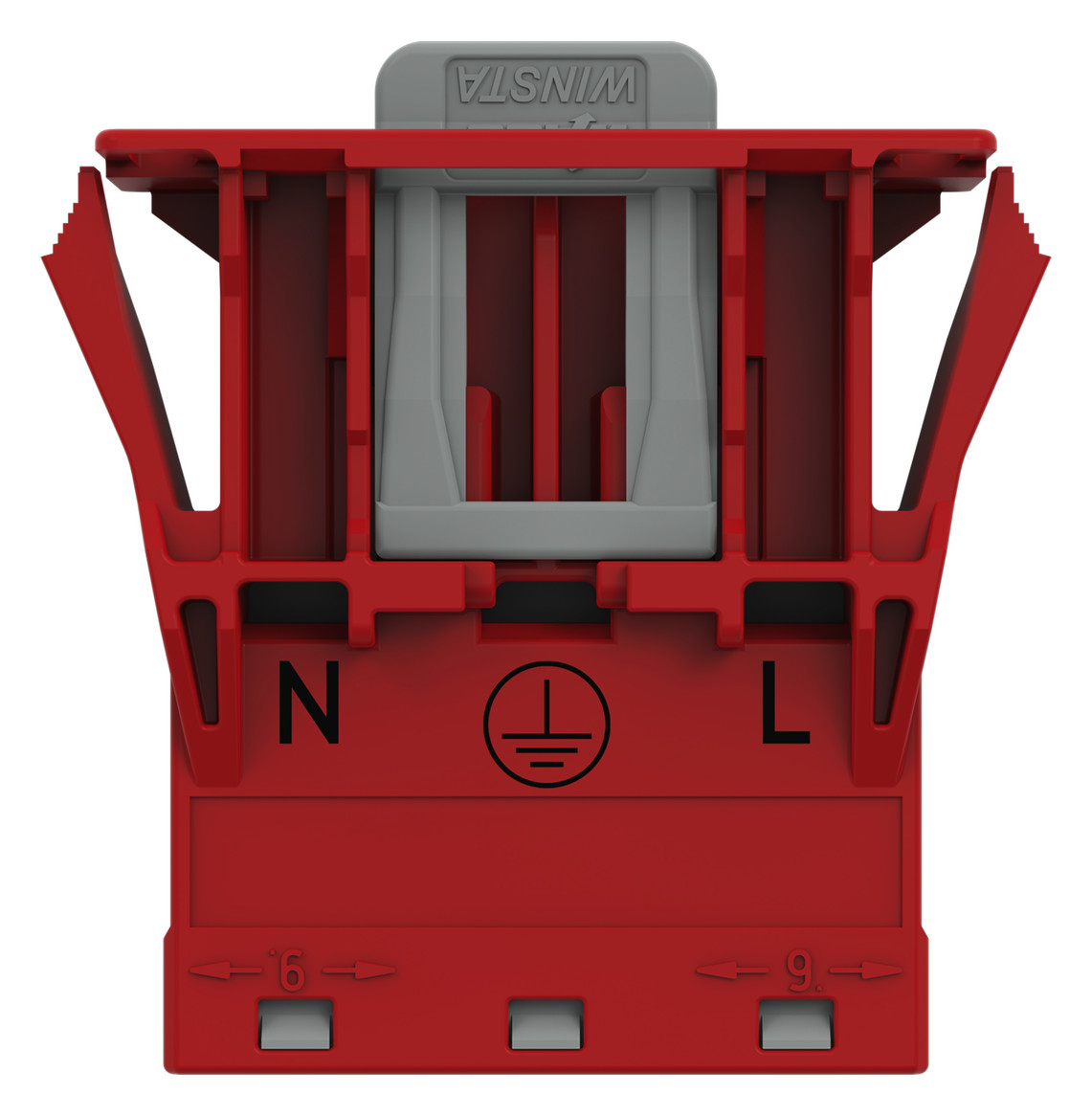

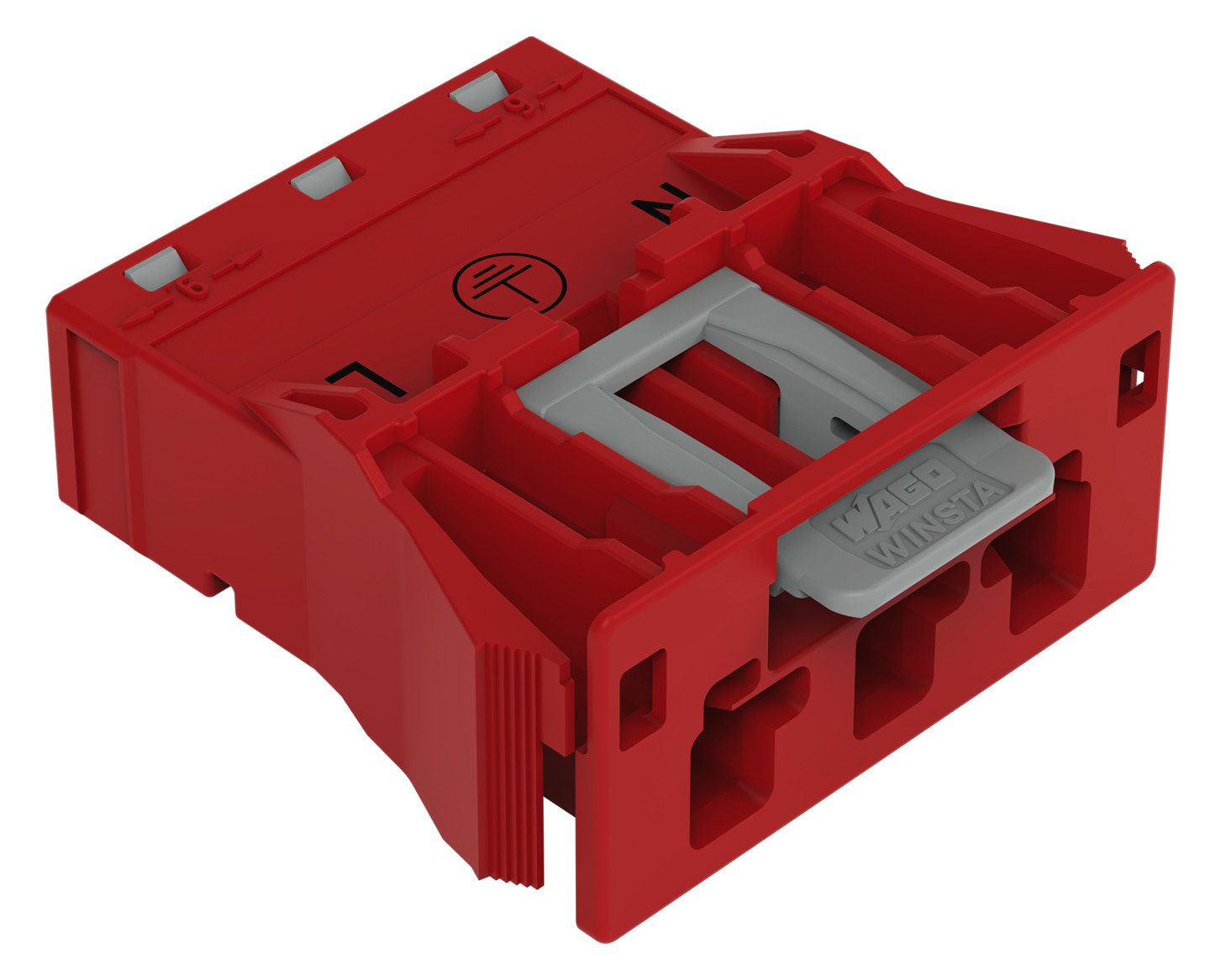

WAGO 770-2313
Gerätestecker 3p ger Serie 770 250V 25A Einb/steck Federzugans 4qmm hfr
| Anschlussart | Federzuganschluss |
|---|---|
| Anschlussquerschnitt (eindrähtig) | 4 - 4 mm² |
| Anschlussquerschnitt (feindrähtig) | 4 - 4 mm² |
| Anzahl der Anschlüsse je Pol | 2 |
| Art der Verriegelung | im Steckverbinder integriert |
| Ausführung | Stecker |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 25 A |
| Brandlast | 0.07 kWh |

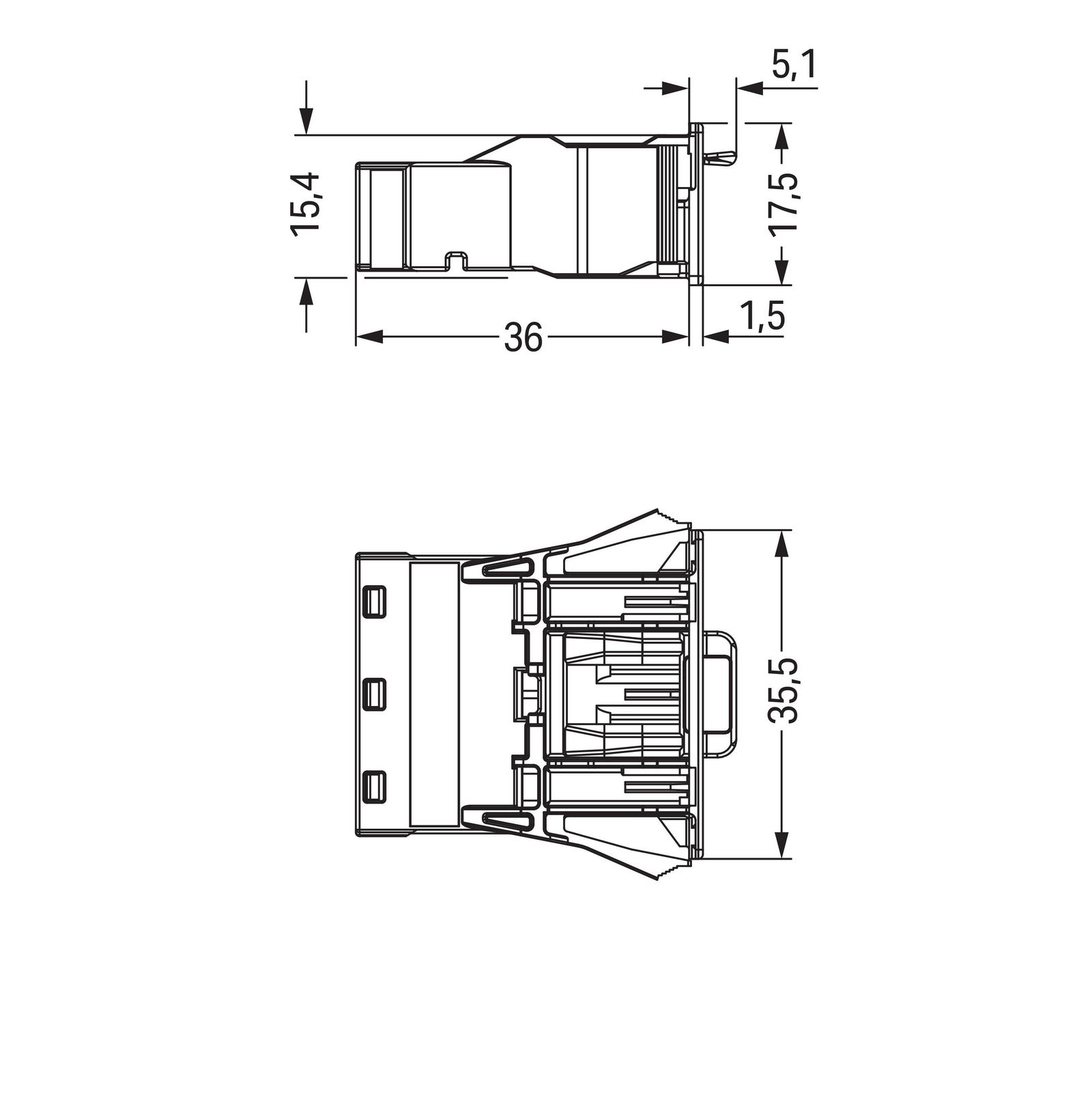

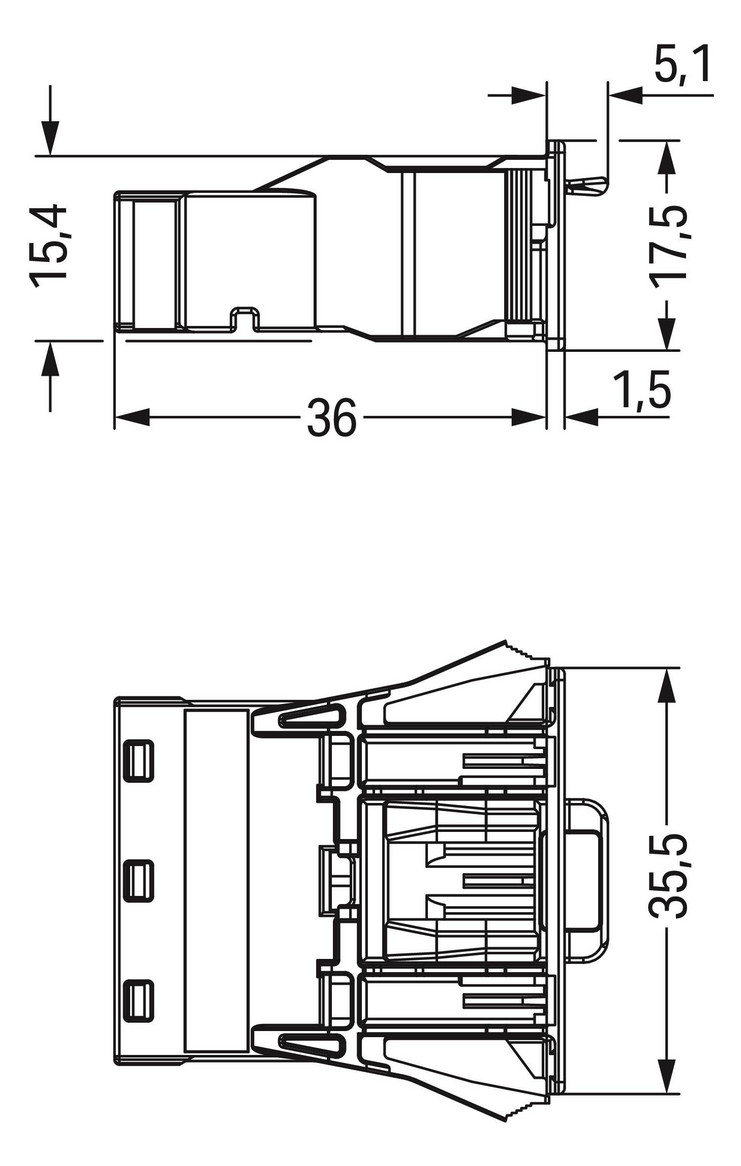

| Breite | 35.5 mm |
| Durchgangswiderstand | 3 |
| Einbauvariante | Einbauteil/Steckverbindung |
| Farbe der Codierung/Kontakteinsatz | rot |
| Farbe des separaten Adapterstücks | ohne Adapterstück |
| Gehäusefarbe | rot |
| Gewindeanschlussmaß | kein Gewindeanschluss |
| Halogenfrei | ja |
| Höhe | 17.5 mm |
| Länge | 36 mm |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Mechanische Codierung | ja |
| Neigungswinkel | 0 - 0 ° |
| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Steckrichtung | gerade |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Gerätestecker 3p ger Serie 770 250V 25A Einb/steck Federzugans 4qmm hfr
Produktinformationen des Herstellers
Snap-In-Stecker: 3-polig: Kod. P: 4,00 mm²: rot Erfolgreich Anschlussverbindungen stecken, anstatt umständlich zu schrauben: mit der Stiftleiste WINSTA MIDI Kodierung P. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren ohne Verschraubung. Sie lassen sich ressourcenschonend in einer großen Zahl von Verwendungsmöglichkeiten ohne Fehler montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). USV-Anwendungen beim Austausch von Daten werden fast immer mit Kodierung P realisiert. Der Installationssteckverbinder ist für eine Stromlast bis 25 A nutzbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. WINSTA MIDI mit der Push-in CAGE CLAMP -Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation schnell, sicher und maximal flexibel ausführen können. Die Montage des Snap-Ins erfolgt durch Einrasten. Dank der Verriegelungsklinke kann dies ohne Verschraubung sicher und intuitiv vorgenommen werden. WINSTA MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei WINSTA ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Aufdruck senken den Serviceaufwand und vermeiden unnötige Stillstände. effektiver Fehlsteckschutz vorgefertigte Varianten zur Anwendung in der Realisierung unterbrechungsfreier Stromversorgungen einbaufertig, sofort nutzbar schneller Austausch von fehlerhaften Einheiten im
| Anschlussart | Federzuganschluss |
|---|---|
| Anschlussquerschnitt (eindrähtig) | 4 - 4 mm² |
| Anschlussquerschnitt (feindrähtig) | 4 - 4 mm² |
| Anzahl der Anschlüsse je Pol | 2 |
| Art der Verriegelung | im Steckverbinder integriert |
| Ausführung | Stecker |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 25 A |
| Brandlast | 0.07 kWh |
| Breite | 35.5 mm |
| Durchgangswiderstand | 3 |
| Einbauvariante | Einbauteil/Steckverbindung |
| Farbe der Codierung/Kontakteinsatz | rot |
| Farbe des separaten Adapterstücks | ohne Adapterstück |
| Gehäusefarbe | rot |
| Gewindeanschlussmaß | kein Gewindeanschluss |
| Halogenfrei | ja |
| Höhe | 17.5 mm |
| Länge | 36 mm |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Mechanische Codierung | ja |
| Neigungswinkel | 0 - 0 ° |
| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Steckrichtung | gerade |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Gerätestecker 3p ger Serie 770 250V 25A Einb/steck Federzugans 4qmm hfr
Produktinformationen des Herstellers
Snap-In-Stecker: 3-polig: Kod. P: 4,00 mm²: rot Erfolgreich Anschlussverbindungen stecken, anstatt umständlich zu schrauben: mit der Stiftleiste WINSTA MIDI Kodierung P. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren ohne Verschraubung. Sie lassen sich ressourcenschonend in einer großen Zahl von Verwendungsmöglichkeiten ohne Fehler montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). USV-Anwendungen beim Austausch von Daten werden fast immer mit Kodierung P realisiert. Der Installationssteckverbinder ist für eine Stromlast bis 25 A nutzbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. WINSTA MIDI mit der Push-in CAGE CLAMP -Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation schnell, sicher und maximal flexibel ausführen können. Die Montage des Snap-Ins erfolgt durch Einrasten. Dank der Verriegelungsklinke kann dies ohne Verschraubung sicher und intuitiv vorgenommen werden. WINSTA MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei WINSTA ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Aufdruck senken den Serviceaufwand und vermeiden unnötige Stillstände. effektiver Fehlsteckschutz vorgefertigte Varianten zur Anwendung in der Realisierung unterbrechungsfreier Stromversorgungen einbaufertig, sofort nutzbar schneller Austausch von fehlerhaften Einheiten im
| Artikelnummer | 4497903 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 770-2313 |
| Werksnummer | 770-2313 |
| EAN | 4045454396886 |
| Zolltarifnummer | 85366990 |
| Lagerart | Beschaffungsware |
