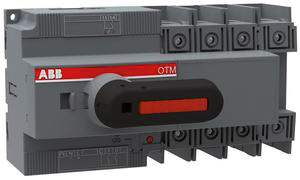

ABB OTM100F4M230V
Hauptschalter 115A 4p IP20 m.Geh Komplettger_im_Geh
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Ausführung als Hauptschalter | ja |
| Ausführung des Betätigungselements | langer Drehgriff |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 37 kW |
| Bemessungsbetriebsspannung | 750 V |
| Bemessungsdauerstrom Iu | 115 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 100 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 80 A |
| Bemessungskurzzeitstromfestigkeit Icw | 2.5 kA |
| Farbe des Betätigungselements | schwarz |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Verteilereinbau | ja |
| Gerätebauart | Komplettgerät im Gehäuse |
| Max. Bemessungsbetriebsspannung Ue bei AC | 750 V |
| Motorantrieb integriert | ja |
| Polzahl | 4 |
| Schaltleistung bei 400 V | 37 kW |
| Schutzart (IP), frontseitig | IP20 |
| Schutzart (NEMA) | 1 |
| Verriegelbar | ja |
ABB Hauptschalter 115A 4p IP20 m.Geh Komplettger_im_Geh
Produktinformationen des Herstellers
Die motorbetriebenen Lasttrennschalter der Serie OTM sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die OTM Serie schaltet Stromstärken von 40 A bis 2500 A bei Spannungen bis zu 1000 V AC. Der wartungsfreie Motor ist typenbedingt in Betriebsspannungen von 110 V bis 240 V AC und 24 V DC verfügbar. Damit ein hohes Maß an Sicherheit gewährleistet ist, sind die Motoren mit einer Sicherung gegen Überstrom geschützt. Dank kompakten Design und einfacher Verdrahtung eignet sich die OTM Serie für zahlreiche Installationen, die einen Betrieb aus der Ferne erfordern. Zusätzlich kann der Schalter jederzeit manuell betätigt werden. Darüber hinaus verfügt die OTM Serie über eine IEC Zulassung. ABB bietet Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Die simple Handhabung macht aus der OTM Serie eine optimale Lösung für die
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Ausführung als Hauptschalter | ja |
| Ausführung des Betätigungselements | langer Drehgriff |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 37 kW |
| Bemessungsbetriebsspannung | 750 V |
| Bemessungsdauerstrom Iu | 115 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 100 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 80 A |
| Bemessungskurzzeitstromfestigkeit Icw | 2.5 kA |
| Farbe des Betätigungselements | schwarz |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Verteilereinbau | ja |
| Gerätebauart | Komplettgerät im Gehäuse |
| Max. Bemessungsbetriebsspannung Ue bei AC | 750 V |
| Motorantrieb integriert | ja |
| Polzahl | 4 |
| Schaltleistung bei 400 V | 37 kW |
| Schutzart (IP), frontseitig | IP20 |
| Schutzart (NEMA) | 1 |
| Verriegelbar | ja |
ABB Hauptschalter 115A 4p IP20 m.Geh Komplettger_im_Geh
Produktinformationen des Herstellers
Die motorbetriebenen Lasttrennschalter der Serie OTM sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die OTM Serie schaltet Stromstärken von 40 A bis 2500 A bei Spannungen bis zu 1000 V AC. Der wartungsfreie Motor ist typenbedingt in Betriebsspannungen von 110 V bis 240 V AC und 24 V DC verfügbar. Damit ein hohes Maß an Sicherheit gewährleistet ist, sind die Motoren mit einer Sicherung gegen Überstrom geschützt. Dank kompakten Design und einfacher Verdrahtung eignet sich die OTM Serie für zahlreiche Installationen, die einen Betrieb aus der Ferne erfordern. Zusätzlich kann der Schalter jederzeit manuell betätigt werden. Darüber hinaus verfügt die OTM Serie über eine IEC Zulassung. ABB bietet Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Die simple Handhabung macht aus der OTM Serie eine optimale Lösung für die
| Artikelnummer | 1343678 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | OTM100F4M230V |
| Werksnummer | 1SCA122974R1001 |
| EAN | 6417019538594 |
| Zolltarifnummer | 85365080 |
| Lagerart | Beschaffungsware |
