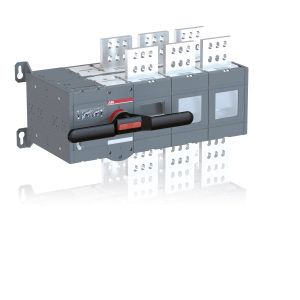

ABB OTM2500E3CM24D
Hauptschalter 2500A 3p IP20 Einb Wart/Rep
| Anschlussart Hauptstromkreis | Bolzenanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schalter | 1 |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Bemessungsbetriebsspannung | 1000 - 1000 V |
| Bemessungsdauerstrom Iu | 2500 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 2500 A |
| Bemessungskurzzeitstromfestigkeit Icw | 55 kA |
| Farbe des Betätigungselements | schwarz |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Verteilereinbau | ja |
| Gerätebauart | Einbaugerät Steckeinsatztechnik |
| Höhe | 377 mm |
| Max. Bemessungsbetriebsspannung Ue bei AC | 1000 V |
| Polzahl | 3 |
| Schutzart (IP), frontseitig | IP20 |
| Schutzart (NEMA) | 1 |
| Verriegelbar | ja |
ABB Hauptschalter 2500A 3p IP20 Einb Wart/Rep
Produktinformationen des Herstellers
Motorbetriebene Lastumschalter erfüllen die Gerätenorm DIN EN 60947-3 und DIN EN 60947-6-1. Die Schalter besitzen eine offene Umschaltung (I-0-II) und sind geeignet für die Verwendung als motorbetriebener Netzumschalter. Des Weiteren können die Schalter im AC- sowie DC-Bereich eingesetzt werden. Die Montage der Schalter ist horizontal, vertikal und flach möglich. Die Steuerspannung des Motors beträgt je nach Type 240 V DC, 110 V-240 V AC / DC, 24 V DC, 48 V DC, 110 V-125 V AC / DC und 220 V-240 V AC. Ansteuerung des Motorantriebes erfolgt über einen Taste oder eine zentrale Leitstelle. Der mitgelieferte Griff für die NOT-Betätigung ist optional in der AUS-Stellung abschließbar. Die Fernbedienbarkeit wird durch die Montage des Griffes bzw. durch die Montage eines Schlosses verhindert. Als Zubehör bietet ABB schwarze Griffe für die NOT-Betätigung, Hilfskontakte, vierte Pole, N- sowie PE-Klemmen, Klemmenabdeckungen, Anschlussklemmen und
| Anschlussart Hauptstromkreis | Bolzenanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schalter | 1 |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Bemessungsbetriebsspannung | 1000 - 1000 V |
| Bemessungsdauerstrom Iu | 2500 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 2500 A |
| Bemessungskurzzeitstromfestigkeit Icw | 55 kA |
| Farbe des Betätigungselements | schwarz |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Verteilereinbau | ja |
| Gerätebauart | Einbaugerät Steckeinsatztechnik |
| Höhe | 377 mm |
| Max. Bemessungsbetriebsspannung Ue bei AC | 1000 V |
| Polzahl | 3 |
| Schutzart (IP), frontseitig | IP20 |
| Schutzart (NEMA) | 1 |
| Verriegelbar | ja |
ABB Hauptschalter 2500A 3p IP20 Einb Wart/Rep
Produktinformationen des Herstellers
Motorbetriebene Lastumschalter erfüllen die Gerätenorm DIN EN 60947-3 und DIN EN 60947-6-1. Die Schalter besitzen eine offene Umschaltung (I-0-II) und sind geeignet für die Verwendung als motorbetriebener Netzumschalter. Des Weiteren können die Schalter im AC- sowie DC-Bereich eingesetzt werden. Die Montage der Schalter ist horizontal, vertikal und flach möglich. Die Steuerspannung des Motors beträgt je nach Type 240 V DC, 110 V-240 V AC / DC, 24 V DC, 48 V DC, 110 V-125 V AC / DC und 220 V-240 V AC. Ansteuerung des Motorantriebes erfolgt über einen Taste oder eine zentrale Leitstelle. Der mitgelieferte Griff für die NOT-Betätigung ist optional in der AUS-Stellung abschließbar. Die Fernbedienbarkeit wird durch die Montage des Griffes bzw. durch die Montage eines Schlosses verhindert. Als Zubehör bietet ABB schwarze Griffe für die NOT-Betätigung, Hilfskontakte, vierte Pole, N- sowie PE-Klemmen, Klemmenabdeckungen, Anschlussklemmen und
| Artikelnummer | 1469635 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | OTM2500E3CM24D |
| Werksnummer | 1SCA113696R1001 |
| EAN | 6417019462981 |
| Zolltarifnummer | 85365080 |
| Lagerart | Beschaffungsware |
