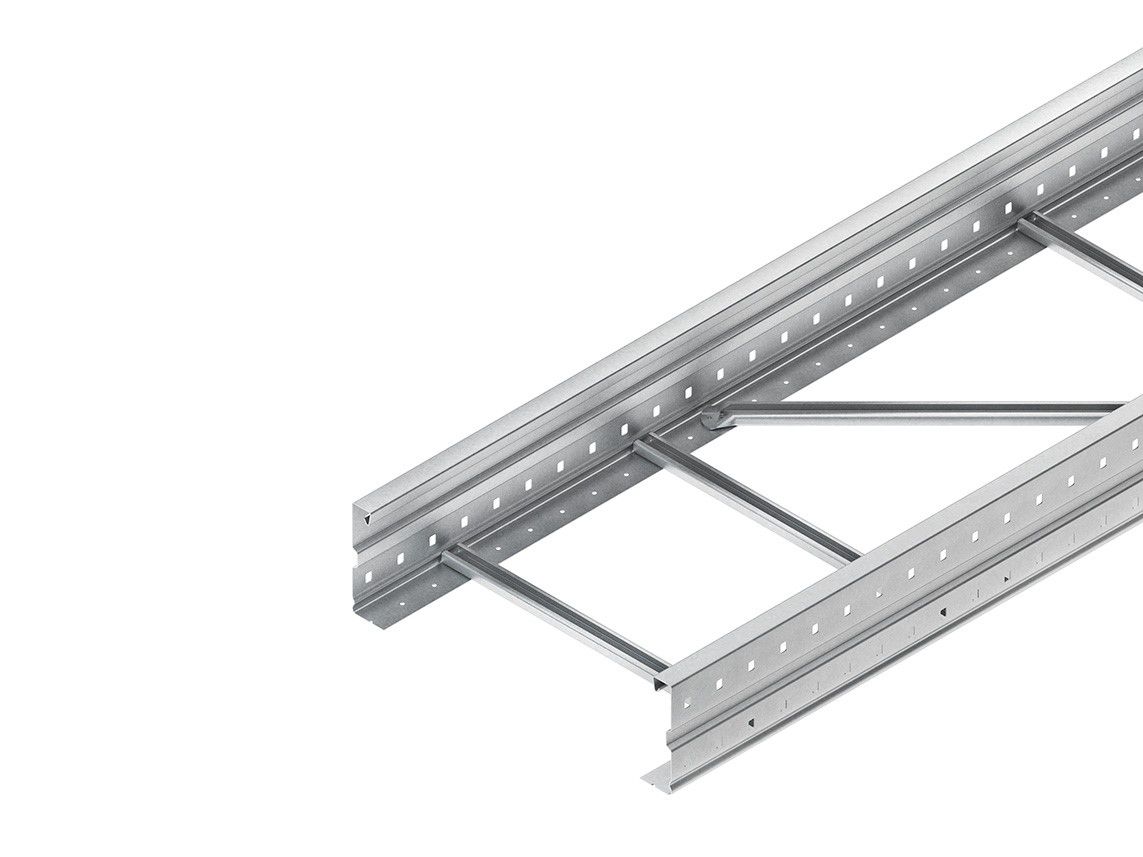

Niedax WSL150.500F
Kabelleiter f/vz 150x500x6000mm Profil Weitsp 66300qmm
Niedax WSL150.500F
Kabelleiter f/vz 150x500x6000mm Profil Weitsp 66300qmm
Artikelnummer
4840605
Umverpackung
6
| Arbeitslänge | 6000 mm |
|---|---|
| Ausführung der Sprosse | Profil ungelocht |
| Ausführung des Seitenholms | Profil (offen) |
| Befestigung der Sprosse | blindgenietet |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Breite | 500 mm |
| Einsatztemperatur | -20 - 120 °C |
| Gewicht | 8.0626 kg/m |
| Höhe | 150 mm |
| Länge | 6000 mm |
| Nutzbarer Querschnitt | 66300 mm² |
| Oberflächenschutz | feuerverzinkt |
| Seitenlochung | ja |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m | 3150 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m | 2300 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m | 1450 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m | 850 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m | 580 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m | 480 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m | 430 N/m |
| Sprossenmittenabstand | 300 mm |
| Weitspann-Ausführung | ja |
| Werkstoff | Stahl |
Niedax Kabelleiter f/vz 150x500x6000mm Profil Weitsp 66300qmm
Produktinformationen des Herstellers

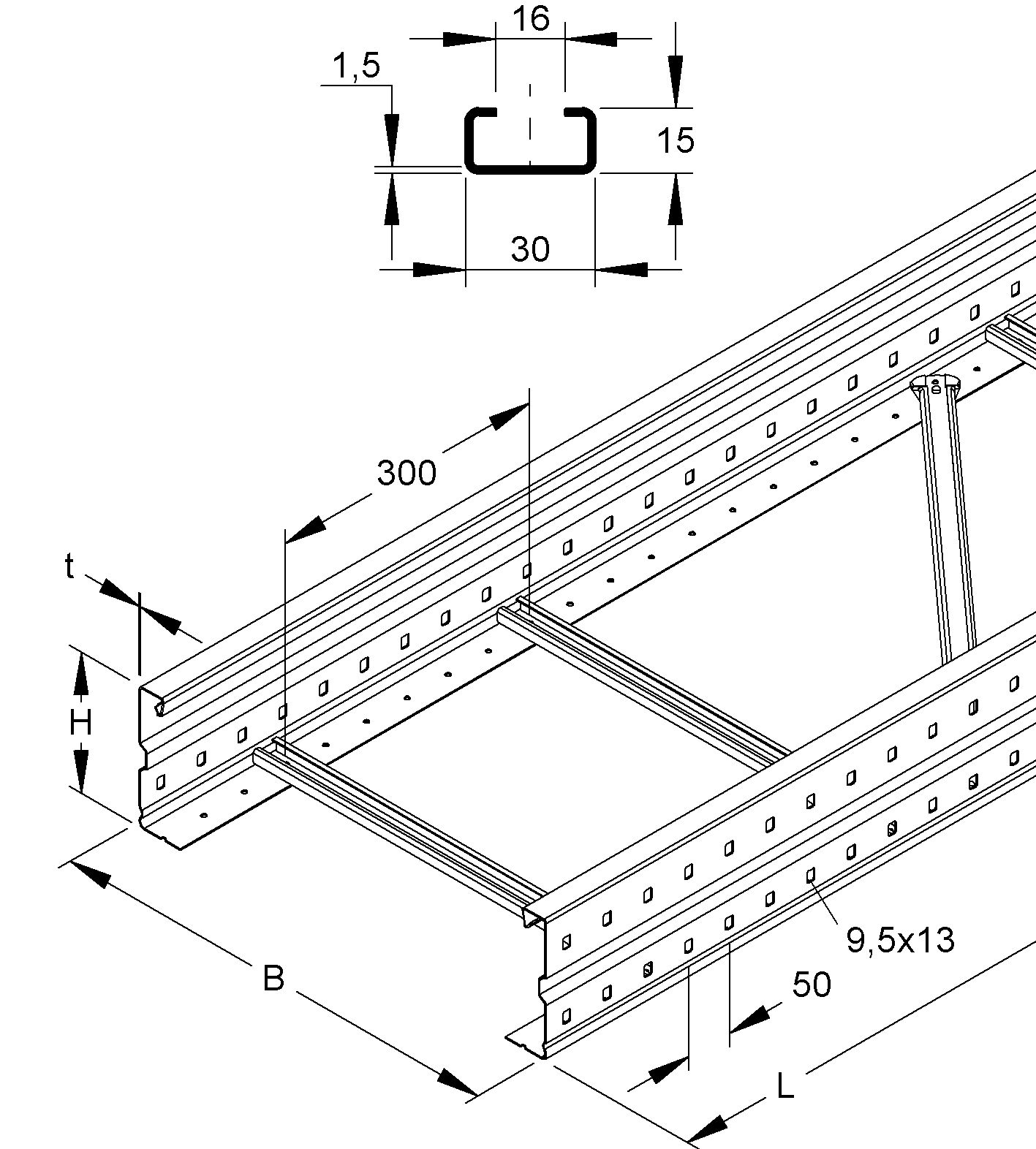

Weitspannkabelleiter, nach DIN EN 61537, mit durchgehend gelochten und gesickten Seitenholmen, sowie eingenieteten Sprossen aus C-Profil mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Abmessungen (ca. Maße) H x B : 150 x 500 mm Materialstärke : 1,5 mm Sprossenabstand : 300 mm Seitenholmlochung : 9,5 x 13 mm Lochabstand : 50 mm Lieferlänge : 6000 mm Nutzbarer Querschnitt : 65185 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
| Arbeitslänge | 6000 mm |
|---|---|
| Ausführung der Sprosse | Profil ungelocht |
| Ausführung des Seitenholms | Profil (offen) |
| Befestigung der Sprosse | blindgenietet |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Breite | 500 mm |
| Einsatztemperatur | -20 - 120 °C |
| Gewicht | 8.0626 kg/m |
| Höhe | 150 mm |
| Länge | 6000 mm |
| Nutzbarer Querschnitt | 66300 mm² |
| Oberflächenschutz | feuerverzinkt |
| Seitenlochung | ja |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m | 3150 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m | 2300 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m | 1450 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m | 850 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m | 580 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m | 480 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m | 430 N/m |
| Sprossenmittenabstand | 300 mm |
| Weitspann-Ausführung | ja |
| Werkstoff | Stahl |
Niedax Kabelleiter f/vz 150x500x6000mm Profil Weitsp 66300qmm
Produktinformationen des Herstellers
Weitspannkabelleiter, nach DIN EN 61537, mit durchgehend gelochten und gesickten Seitenholmen, sowie eingenieteten Sprossen aus C-Profil mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Abmessungen (ca. Maße) H x B : 150 x 500 mm Materialstärke : 1,5 mm Sprossenabstand : 300 mm Seitenholmlochung : 9,5 x 13 mm Lochabstand : 50 mm Lieferlänge : 6000 mm Nutzbarer Querschnitt : 65185 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
| Artikelnummer | 4840605 |
|---|---|
| Hersteller | Niedax |
| Originalbezeichnung | WSL150.500F |
| Werksnummer | WSL150.500F |
| EAN | 4013339579907 |
| Zolltarifnummer | 73262000 |
| Lagerart | Beschaffungsware |
