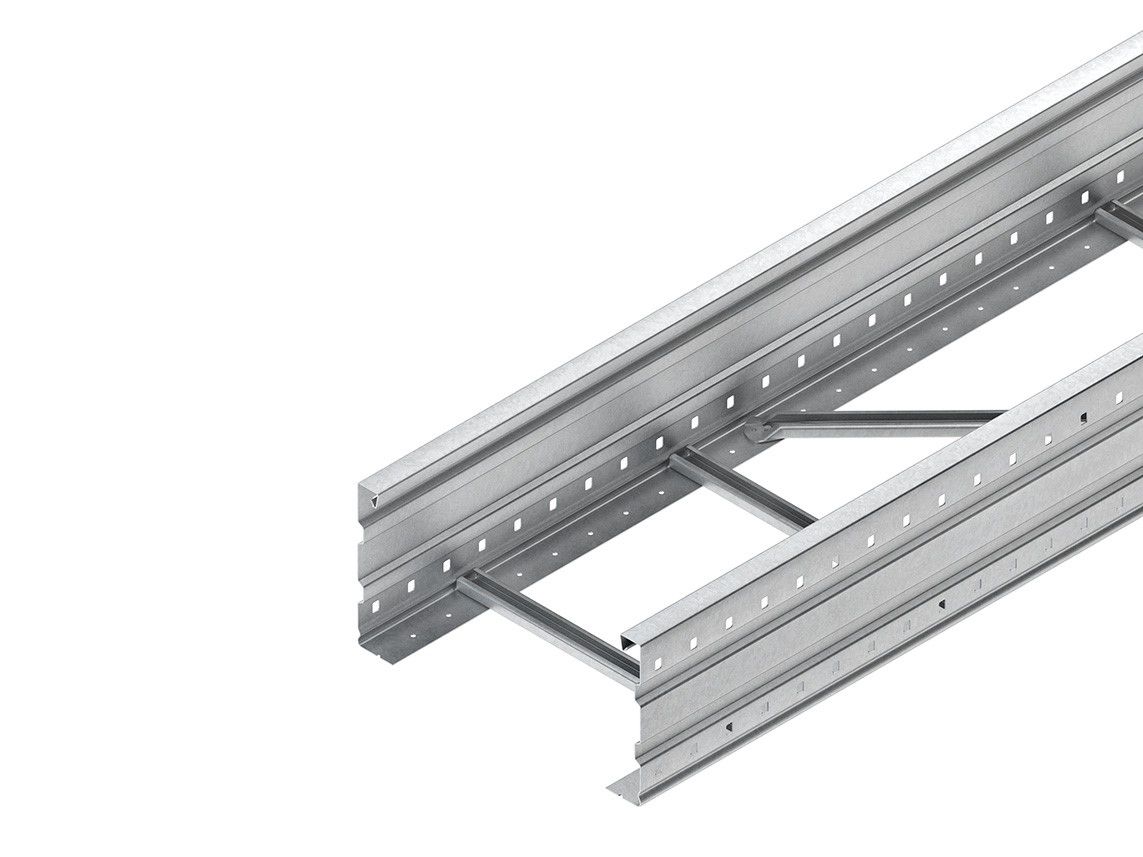

Niedax WSL200.500F
Kabelleiter f/vz 200x500x6000mm Profil Weitsp 91300qmm
Niedax WSL200.500F
Kabelleiter f/vz 200x500x6000mm Profil Weitsp 91300qmm
Artikelnummer
4840620
Umverpackung
6
| Arbeitslänge | 6000 mm |
|---|---|
| Ausführung der Sprosse | Profil ungelocht |
| Ausführung des Seitenholms | Profil (offen) |
| Befestigung der Sprosse | blindgenietet |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Breite | 500 mm |
| Einsatztemperatur | -20 - 120 °C |
| Gewicht | 9.5665 kg/m |
| Höhe | 200 mm |
| Länge | 6000 mm |
| Nutzbarer Querschnitt | 91300 mm² |
| Oberflächenschutz | feuerverzinkt |
| Seitenlochung | ja |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m | 3450 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m | 2600 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m | 1850 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m | 1200 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m | 860 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m | 740 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m | 670 N/m |
| Sprossenmittenabstand | 300 mm |
| Weitspann-Ausführung | ja |
| Werkstoff | Stahl |
Niedax Kabelleiter f/vz 200x500x6000mm Profil Weitsp 91300qmm
Produktinformationen des Herstellers

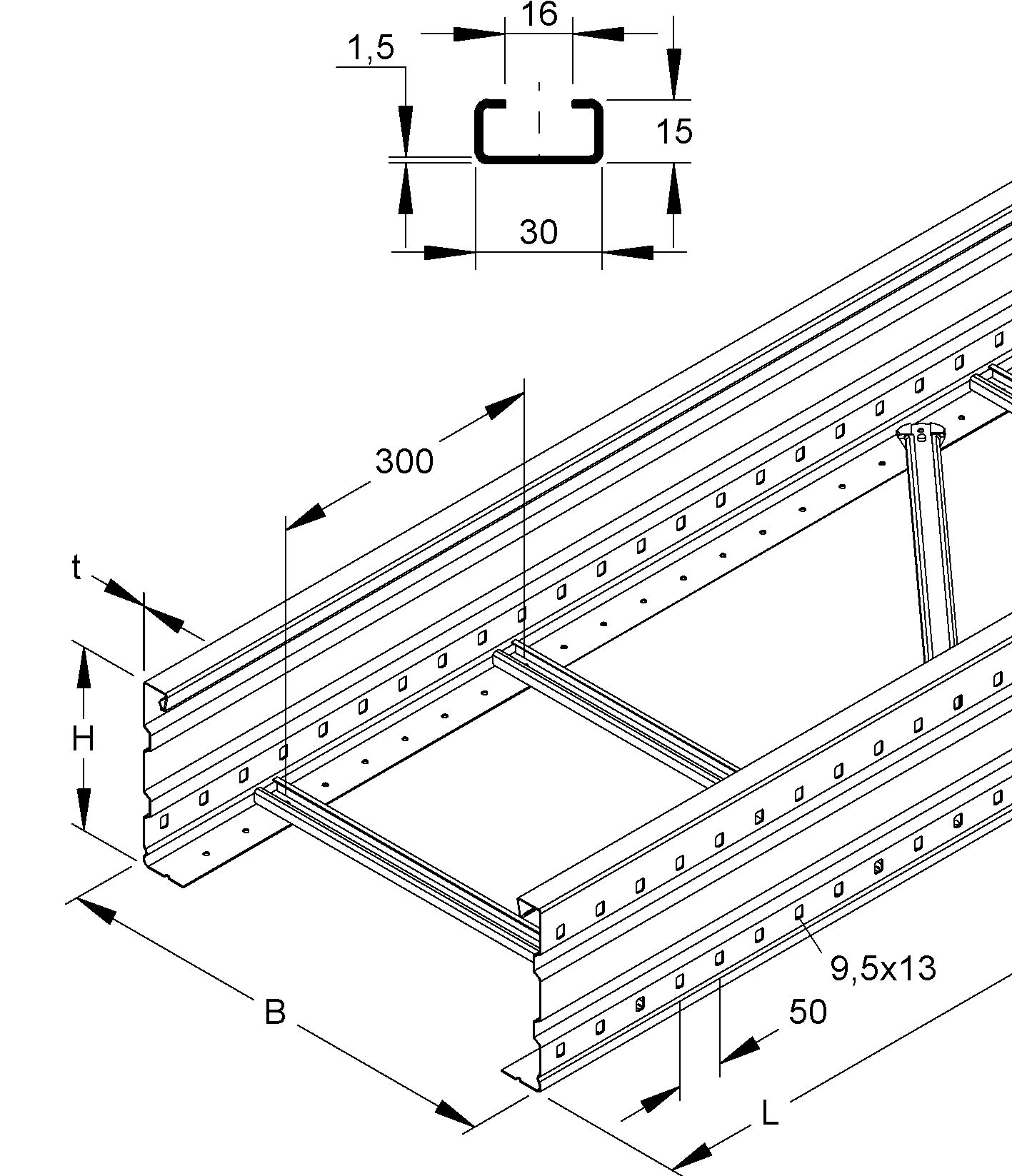

Weitspannkabelleiter, nach DIN EN 61537, mit durchgehend gelochten und gesickten Seitenholmen, sowie eingenieteten Sprossen aus C-Profil mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSV 200.500 bitte gesondert bestellen. Abmessungen (ca. Maße) H x B : 200 x 500 mm Materialstärke : 1,5 mm Sprossenabstand : 300 mm Seitenholmlochung : 9,5 x 13 mm Lochabstand : 50 mm Lieferlänge : 6000 mm Nutzbarer Querschnitt : 89820 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
| Arbeitslänge | 6000 mm |
|---|---|
| Ausführung der Sprosse | Profil ungelocht |
| Ausführung des Seitenholms | Profil (offen) |
| Befestigung der Sprosse | blindgenietet |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Breite | 500 mm |
| Einsatztemperatur | -20 - 120 °C |
| Gewicht | 9.5665 kg/m |
| Höhe | 200 mm |
| Länge | 6000 mm |
| Nutzbarer Querschnitt | 91300 mm² |
| Oberflächenschutz | feuerverzinkt |
| Seitenlochung | ja |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m | 3450 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m | 2600 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m | 1850 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m | 1200 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m | 860 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m | 740 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m | 670 N/m |
| Sprossenmittenabstand | 300 mm |
| Weitspann-Ausführung | ja |
| Werkstoff | Stahl |
Niedax Kabelleiter f/vz 200x500x6000mm Profil Weitsp 91300qmm
Produktinformationen des Herstellers
Weitspannkabelleiter, nach DIN EN 61537, mit durchgehend gelochten und gesickten Seitenholmen, sowie eingenieteten Sprossen aus C-Profil mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSV 200.500 bitte gesondert bestellen. Abmessungen (ca. Maße) H x B : 200 x 500 mm Materialstärke : 1,5 mm Sprossenabstand : 300 mm Seitenholmlochung : 9,5 x 13 mm Lochabstand : 50 mm Lieferlänge : 6000 mm Nutzbarer Querschnitt : 89820 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
| Artikelnummer | 4840620 |
|---|---|
| Hersteller | Niedax |
| Originalbezeichnung | WSL200.500F |
| Werksnummer | WSL200.500F |
| EAN | 4013339581900 |
| Zolltarifnummer | 73262000 |
| Lagerart | Beschaffungsware |
