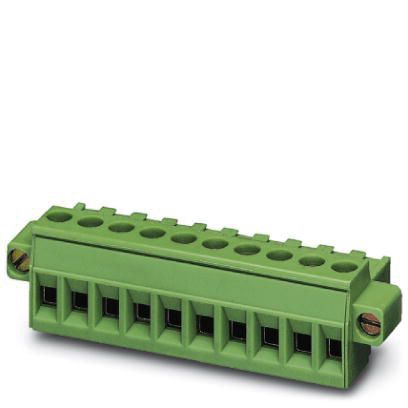

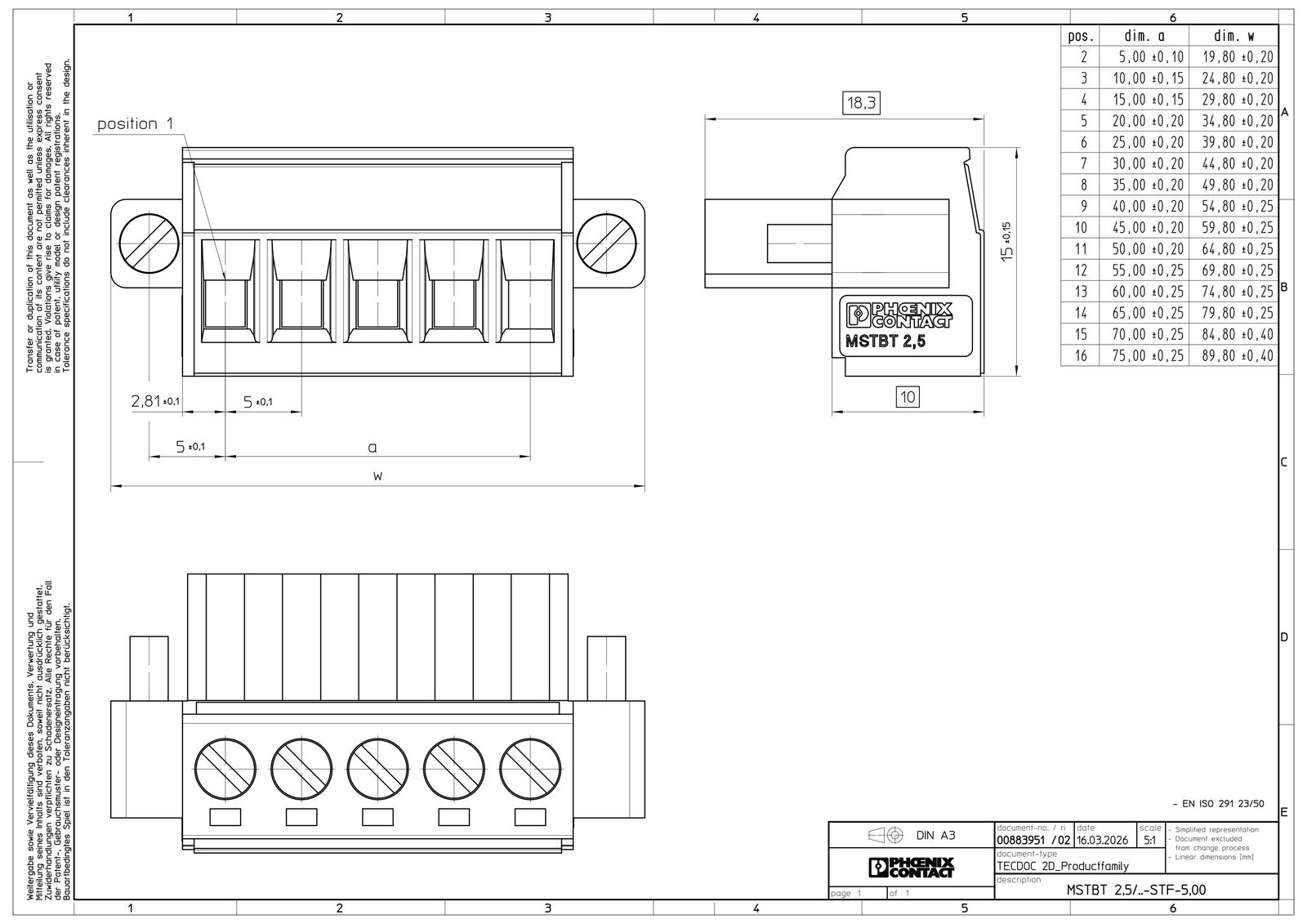

Phoenix MSTBT2,5/14-STF
Kabelsteckverbinder LP Buchse 14p 1re Schraub 0,2-2,5qmm 0,25-2,5qmm Zinn
| Anschließbare Kabeltype | Rundkabel |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.2 - 1.5 mm² |
| Anzahl der Steckkontaktreihen | 1 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Bemessungsspannung | 320 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom In | 12 A |
| Beschichtung Gehäuse | unbeschichtet |
| Betriebstemperatur | -40 - -40 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V2 |
| Gehäusefarbe | grün |
| Kontaktausführung | Buchse |
| Polzahl | 14 |
| Rastermaß der Anschlüsse | 5 mm |
| Rastermaß der Kontakte | 5 mm |
| Schutzart (IP), montiert | IP20 |
| Verbindungsart | Leiterplatte zu Kabel |
| Verschmutzungsgrad | 2 |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Werkstoff des Gehäuses | Kunststoff |
| Werkstoff des Isolierkörpers | Thermoplast |
| Werkstoff des Kontaktes | Kupfer |
| Überspannungskategorie | III |
Phoenix Kabelsteckverbinder LP Buchse 14p 1re Schraub 0,2-2,5qmm 0,25-2,5qmm Zinn
Produktinformationen des Herstellers
Leiterplattenstecker, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Zinn, Kontaktart: Buchse, Anzahl der Potenziale: 14, Anzahl der Reihen: 1, Polzahl: 14, Anzahl der Anschlüsse: 14, Artikelfamilie: MSTBT 2,5/..-STF, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: 0 °, Rasthaken: - ohne Rasthaken, Stecksystem: COMBICON MSTB 2,5, Verriegelung: Schraubverriegelung, Befestigungsart: Schraubflansch, Verpackungsart: verpackt im Karton
| Anschließbare Kabeltype | Rundkabel |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.2 - 1.5 mm² |
| Anzahl der Steckkontaktreihen | 1 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Bemessungsspannung | 320 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom In | 12 A |
| Beschichtung Gehäuse | unbeschichtet |
| Betriebstemperatur | -40 - -40 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V2 |
| Gehäusefarbe | grün |
| Kontaktausführung | Buchse |
| Polzahl | 14 |
| Rastermaß der Anschlüsse | 5 mm |
| Rastermaß der Kontakte | 5 mm |
| Schutzart (IP), montiert | IP20 |
| Verbindungsart | Leiterplatte zu Kabel |
| Verschmutzungsgrad | 2 |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Werkstoff des Gehäuses | Kunststoff |
| Werkstoff des Isolierkörpers | Thermoplast |
| Werkstoff des Kontaktes | Kupfer |
| Überspannungskategorie | III |
Phoenix Kabelsteckverbinder LP Buchse 14p 1re Schraub 0,2-2,5qmm 0,25-2,5qmm Zinn
Produktinformationen des Herstellers
Leiterplattenstecker, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Zinn, Kontaktart: Buchse, Anzahl der Potenziale: 14, Anzahl der Reihen: 1, Polzahl: 14, Anzahl der Anschlüsse: 14, Artikelfamilie: MSTBT 2,5/..-STF, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: 0 °, Rasthaken: - ohne Rasthaken, Stecksystem: COMBICON MSTB 2,5, Verriegelung: Schraubverriegelung, Befestigungsart: Schraubflansch, Verpackungsart: verpackt im Karton
| Artikelnummer | 5252790 |
|---|---|
| Hersteller | Phoenix |
| Originalbezeichnung | MSTBT2,5/14-STF |
| Werksnummer | 1919831 |
| EAN | 4017918193614 |
| Zolltarifnummer | 85366990 |
| Lagerart | Beschaffungsware |
