Hager ZAW102AM2

Komplettschrank AP 1stö 4Feld IP44 SS_4p 1005x1110x315mm

Hager ZAW102AM2

Komplettschrank AP 1stö 4Feld IP44 SS_4p 1005x1110x315mm
Artikelnummer 1628908
Umverpackung
1
Anzahl der Felder 4
Anzahl der Verteilerreihen 6
Ausführung 1-stöckig
Bemessungsstrom 320 A
Breite 1110 mm
Einbaubreite 1110 mm
Einbauhöhe 1005 mm
Einbautiefe 315 mm
Farbe grau
Höhe 1005 mm
Montageart Aufputz/teilversenkt
RAL-Nummer 7035
Schutzart (IP) IP44
Tiefe 315 mm
Unterer Anschlussraum mit Sammelschiene 4-polig
Werkstoff Kunststoff
Hager Komplettschrank AP 1stö 4Feld IP44 SS_4p 1005x1110x315mm
Produktinformationen des Herstellers

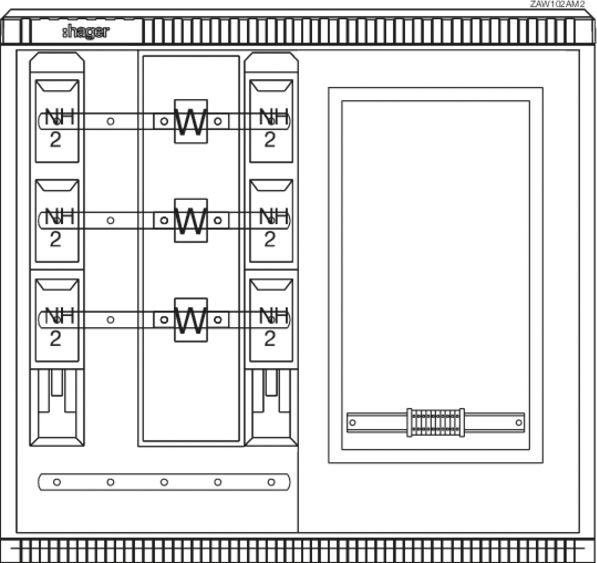

Wandler- und Messschrank, universN, bis 400 A, Westnetz, 1005 x 1110 x 315 mm.Bestückte Wandlerschrank nach DIN EN 61439, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598 mit Recyclat. Wandlerschrank ist nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und deckt die jeweiligen TAB-Anforderungen ab. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Türen sind aushängbar, Türanschlag links oder rechts möglich. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Wandlerschränke sind gebaut nach technischer Richtlinie Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflachen) für Zähler und Tarifschaltgerät (TSG). Zählerplätze bzw. TSG-Platz sind vorgerichtet mit einer IP54 Abdeckung. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Hinweis: Zähleranschlussschrank ist mit Eingrabsockel fest zu montieren. Ein
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Anzahl der Felder 4
Anzahl der Verteilerreihen 6
Ausführung 1-stöckig
Bemessungsstrom 320 A
Breite 1110 mm
Einbaubreite 1110 mm
Einbauhöhe 1005 mm
Einbautiefe 315 mm
Farbe grau
Höhe 1005 mm
Montageart Aufputz/teilversenkt
RAL-Nummer 7035
Schutzart (IP) IP44
Tiefe 315 mm
Unterer Anschlussraum mit Sammelschiene 4-polig
Werkstoff Kunststoff
Hager Komplettschrank AP 1stö 4Feld IP44 SS_4p 1005x1110x315mm
Produktinformationen des Herstellers
Wandler- und Messschrank, universN, bis 400 A, Westnetz, 1005 x 1110 x 315 mm.Bestückte Wandlerschrank nach DIN EN 61439, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598 mit Recyclat. Wandlerschrank ist nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und deckt die jeweiligen TAB-Anforderungen ab. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Türen sind aushängbar, Türanschlag links oder rechts möglich. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Wandlerschränke sind gebaut nach technischer Richtlinie Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflachen) für Zähler und Tarifschaltgerät (TSG). Zählerplätze bzw. TSG-Platz sind vorgerichtet mit einer IP54 Abdeckung. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Hinweis: Zähleranschlussschrank ist mit Eingrabsockel fest zu montieren. Ein
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 1628908
Hersteller Hager
Originalbezeichnung ZAW102AM2
Werksnummer ZAW102AM2
EAN 3250611071891
Zolltarifnummer 85371098
Lagerart Beschaffungsware
Melde Dich zuerst an, um weitere Informationen zum Bestand zu erhalten
