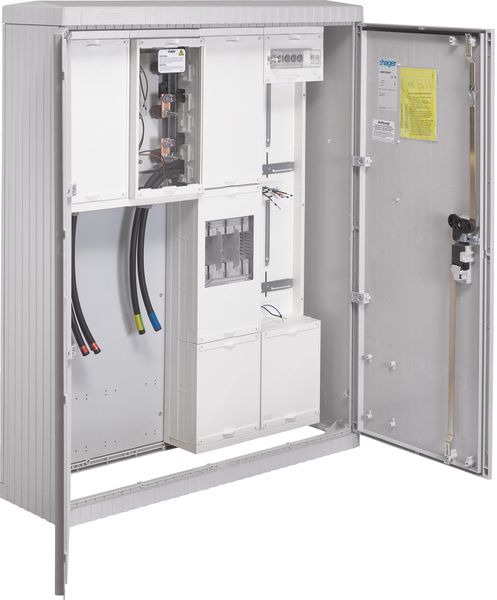

Hager ZAW132HH1

Komplettschrank AP 1stö 4Feld IP44 m.Klemm 1355x1110x315mm

Hager ZAW132HH1

Komplettschrank AP 1stö 4Feld IP44 m.Klemm 1355x1110x315mm
Artikelnummer 1628920
Umverpackung
1
Anzahl der Felder 4
Anzahl der Verteilerreihen 8
Ausführung 1-stöckig
Bemessungsstrom 250 A
Breite 1110 mm
Einbaubreite 1110 mm
Einbauhöhe 1355 mm
Einbautiefe 315 mm
Farbe grau
Höhe 1355 mm
Montageart Aufputz/teilversenkt
RAL-Nummer 7035
Schutzart (IP) IP44
Tiefe 315 mm
Unterer Anschlussraum mit Klemmen
Werkstoff Kunststoff
Hager Komplettschrank AP 1stö 4Feld IP44 m.Klemm 1355x1110x315mm
Produktinformationen des Herstellers
Wandler- und Messschrank, Stromnetz Hamburg, NAR für HAK Gr.2, AAR NH2SUT.Bestückte Wandlerschrank nach DIN EN 61439, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598 mit Recyclat. Wandlerschrank ist nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und deckt die jeweiligen TAB-Anforderungen ab. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Türen sind aushängbar, Türanschlag links oder rechts möglich. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Wandlerschränke sind gebaut nach technischer Richtlinie Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflachen) für Zähler und Tarifschaltgerät (TSG). Zählerplätze bzw. TSG-Platz sind vorgerichtet mit einer IP54 Abdeckung. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Hinweis: Zähleranschlussschrank ist mit Eingrabsockel fest zu montieren. Ein
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Anzahl der Felder 4
Anzahl der Verteilerreihen 8
Ausführung 1-stöckig
Bemessungsstrom 250 A
Breite 1110 mm
Einbaubreite 1110 mm
Einbauhöhe 1355 mm
Einbautiefe 315 mm
Farbe grau
Höhe 1355 mm
Montageart Aufputz/teilversenkt
RAL-Nummer 7035
Schutzart (IP) IP44
Tiefe 315 mm
Unterer Anschlussraum mit Klemmen
Werkstoff Kunststoff
Hager Komplettschrank AP 1stö 4Feld IP44 m.Klemm 1355x1110x315mm
Produktinformationen des Herstellers
Wandler- und Messschrank, Stromnetz Hamburg, NAR für HAK Gr.2, AAR NH2SUT.Bestückte Wandlerschrank nach DIN EN 61439, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598 mit Recyclat. Wandlerschrank ist nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und deckt die jeweiligen TAB-Anforderungen ab. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Türen sind aushängbar, Türanschlag links oder rechts möglich. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Wandlerschränke sind gebaut nach technischer Richtlinie Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflachen) für Zähler und Tarifschaltgerät (TSG). Zählerplätze bzw. TSG-Platz sind vorgerichtet mit einer IP54 Abdeckung. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Hinweis: Zähleranschlussschrank ist mit Eingrabsockel fest zu montieren. Ein
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 1628920
Hersteller Hager
Originalbezeichnung ZAW132HH1
Werksnummer ZAW132HH1
EAN 3250611072010
Zolltarifnummer 85371098
Lagerart Beschaffungsware
