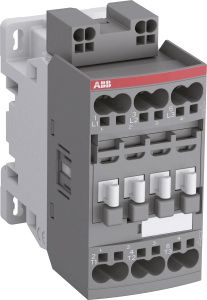

ABB AF26Z-30-00K-20

Leistungsschütz 11kW 3S 12-20VDC 26A

ABB AF26Z-30-00K-20

Leistungsschütz 11kW 3S 12-20VDC 26A
Artikelnummer 1469559
Anschlussart Hauptstromkreis Federzuganschluss
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Öffner als Hauptkontakte 0
Bemessungsbetriebsleistung NEMA 7.457 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Bemessungsbetriebsleistung bei AC-4, 400 V 0 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 45 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 26 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 0 A
Bemessungssteuerspeisespannung AC 50 Hz 0 - 0 V
Bemessungssteuerspeisespannung AC 60 Hz 100 - 100 V
Bemessungssteuerspeisespannung DC 12 - 20 V
Betriebsspannung AC 50 Hz 690 - 690 V
Betriebsspannung AC 60 Hz 690 - 690 V
Breite 45 mm
Höhe 92.3 mm
Spannungsart zur Betätigung DC
Tiefe 86 mm
ABB Leistungsschütz 11kW 3S 12-20VDC 26A
Produktinformationen des Herstellers
Die 3-poligen Schütze AF26Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle nachträglich anbaubaren Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Anschlussart Hauptstromkreis Federzuganschluss
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Öffner als Hauptkontakte 0
Bemessungsbetriebsleistung NEMA 7.457 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Bemessungsbetriebsleistung bei AC-4, 400 V 0 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 45 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 26 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 0 A
Bemessungssteuerspeisespannung AC 50 Hz 0 - 0 V
Bemessungssteuerspeisespannung AC 60 Hz 100 - 100 V
Bemessungssteuerspeisespannung DC 12 - 20 V
Betriebsspannung AC 50 Hz 690 - 690 V
Betriebsspannung AC 60 Hz 690 - 690 V
Breite 45 mm
Höhe 92.3 mm
Spannungsart zur Betätigung DC
Tiefe 86 mm
ABB Leistungsschütz 11kW 3S 12-20VDC 26A
Produktinformationen des Herstellers
Die 3-poligen Schütze AF26Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle nachträglich anbaubaren Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 1469559
Hersteller ABB
Originalbezeichnung AF26Z-30-00K-20
Werksnummer 1SBL236005R2000
EAN 3471523156401
Zolltarifnummer 85365080
Lagerart Beschaffungsware
