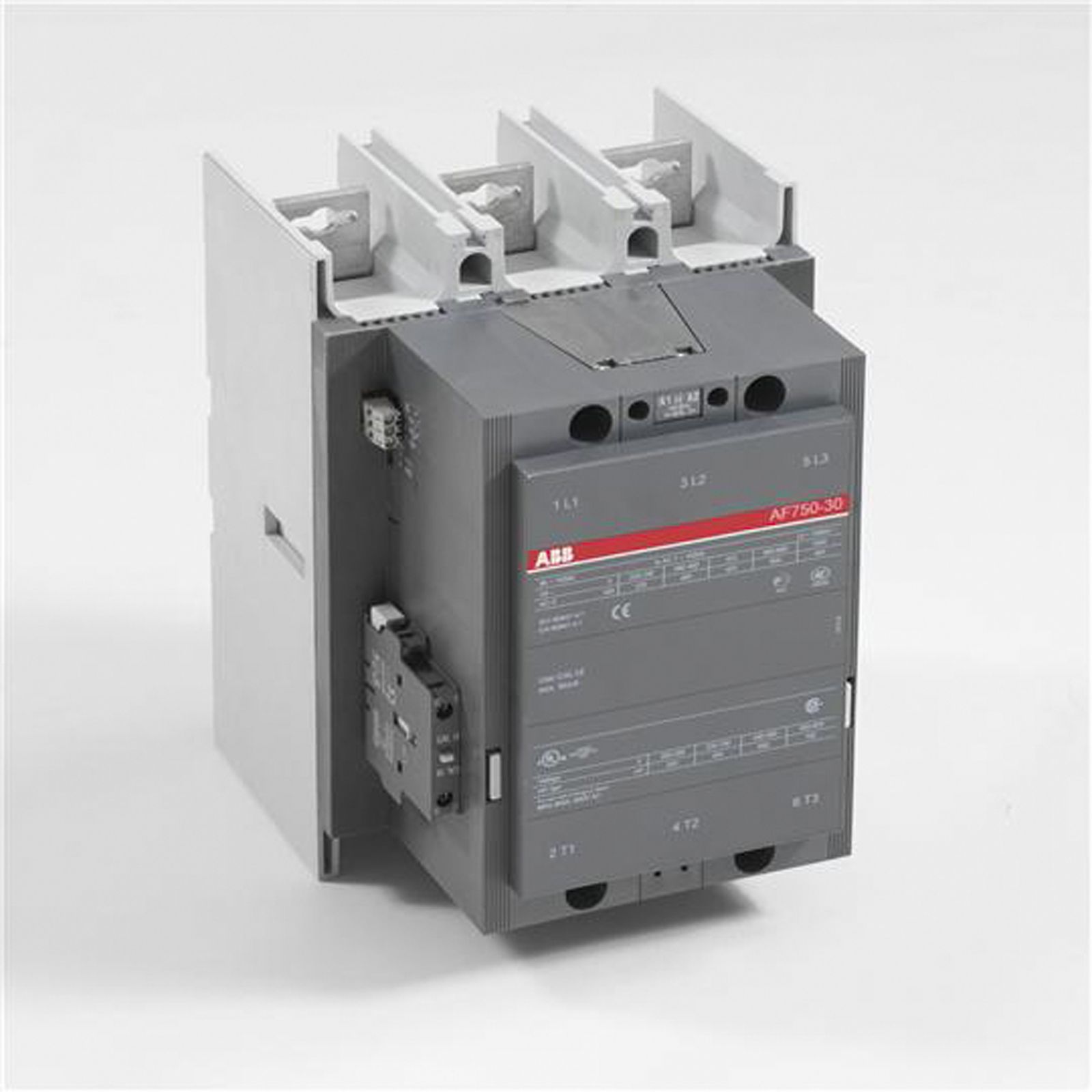

ABB AF750-30-22-70
Leistungsschütz 400kW 3S 100-250VUC 2S+2Ö/Hilf
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung NEMA | 223.71 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 400 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 0 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 1050 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 0 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 0 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung DC | 100 - 250 V |
| Betriebsspannung AC 50 Hz | 1000 - 1000 V |
| Betriebsspannung AC 60 Hz | 1000 - 1000 V |
| Breite | 210 mm |
| Höhe | 283 mm |
| Spannungsart zur Betätigung | AC/DC |
| Tiefe | 242 mm |
ABB Leistungsschütz 400kW 3S 100-250VUC 2S+2Ö/Hilf
Produktinformationen des Herstellers

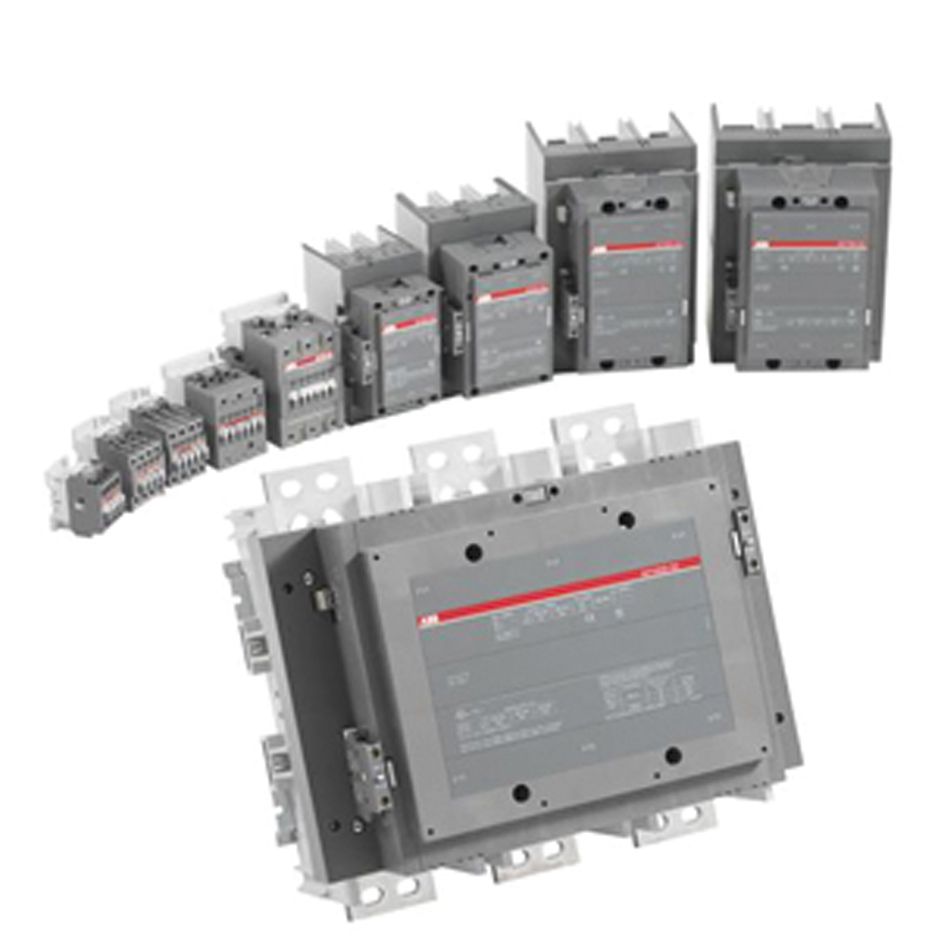

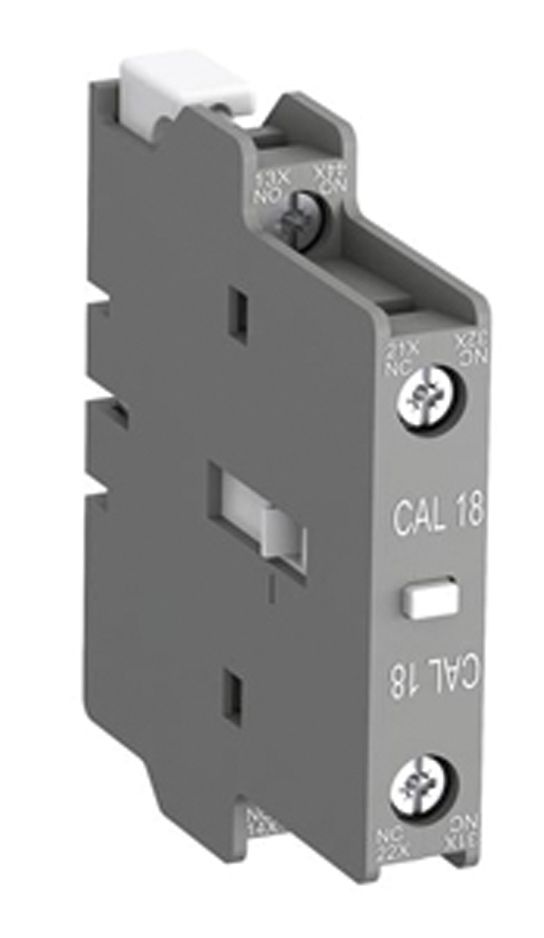

Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung NEMA | 223.71 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 400 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 0 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 1050 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 0 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 0 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung DC | 100 - 250 V |
| Betriebsspannung AC 50 Hz | 1000 - 1000 V |
| Betriebsspannung AC 60 Hz | 1000 - 1000 V |
| Breite | 210 mm |
| Höhe | 283 mm |
| Spannungsart zur Betätigung | AC/DC |
| Tiefe | 242 mm |
ABB Leistungsschütz 400kW 3S 100-250VUC 2S+2Ö/Hilf
Produktinformationen des Herstellers
Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie
| Artikelnummer | 1431092 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | AF750-30-22-70 |
| Werksnummer | 1SFL637001R7022 |
| EAN | 7320500222072 |
| Zolltarifnummer | 85365080 |
| Lagerart | Beschaffungsware |
