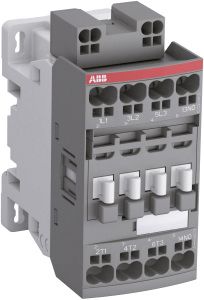

ABB AF12Z-30-01K-23
Leistungsschütz 5,5kW 3S 100-250VUC 12A 1Ö/Hilf
| Anschlussart Hauptstromkreis | Federzuganschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung NEMA | 3.7285 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5.5 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 0 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 28 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 0 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung DC | 100 - 250 V |
| Betriebsspannung AC 50 Hz | 690 - 690 V |
| Betriebsspannung AC 60 Hz | 690 - 690 V |
| Breite | 45 mm |
| Höhe | 92.3 mm |
| Spannungsart zur Betätigung | AC/DC |
| Tiefe | 77 mm |
ABB Leistungsschütz 5,5kW 3S 100-250VUC 12A 1Ö/Hilf
Produktinformationen des Herstellers
Die 3-poligen Schütze AF12Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle integrierten oder nachträglich anbaubaren Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
| Anschlussart Hauptstromkreis | Federzuganschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung NEMA | 3.7285 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5.5 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 0 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 28 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 0 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 100 - 250 V |
| Bemessungssteuerspeisespannung DC | 100 - 250 V |
| Betriebsspannung AC 50 Hz | 690 - 690 V |
| Betriebsspannung AC 60 Hz | 690 - 690 V |
| Breite | 45 mm |
| Höhe | 92.3 mm |
| Spannungsart zur Betätigung | AC/DC |
| Tiefe | 77 mm |
ABB Leistungsschütz 5,5kW 3S 100-250VUC 12A 1Ö/Hilf
Produktinformationen des Herstellers
Die 3-poligen Schütze AF12Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle integrierten oder nachträglich anbaubaren Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
| Artikelnummer | 1469533 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | AF12Z-30-01K-23 |
| Werksnummer | 1SBL156005R2301 |
| EAN | 3471523155930 |
| Zolltarifnummer | 85365080 |
| Lagerart | Beschaffungsware |
