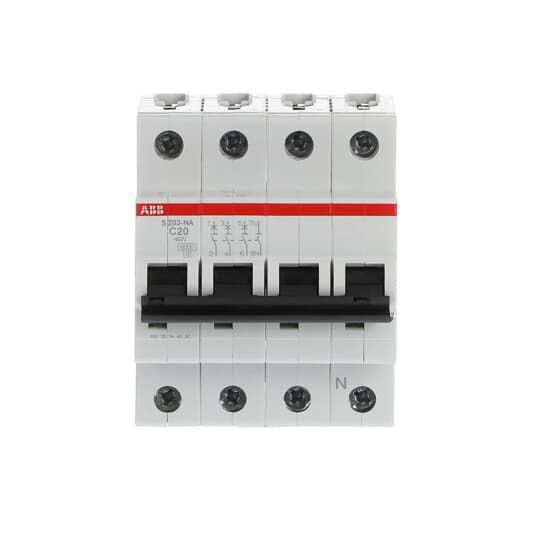

ABB S203-C20NA

Leitungsschutzschalter AC C 20A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich

ABB S203-C20NA

Leitungsschutzschalter AC C 20A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich

Artikelnummer 4811375

Umverpackung

Anschließbarer Leiterquerschnitt eindrähtig	0.75 - 35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0.75 - 25 mm²
Anzahl der abgesicherten Pole	3
Auslösecharakteristik	C
Bemessungsisolationsspannung Ui	440 V
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Bemessungsspannung	400 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	20 A
Breite in Teilungseinheiten	4
Einbautiefe	69 mm
Energiebegrenzungsklasse	3
Frequenz	50 - 50 Hz
Mitschaltender Neutralleiter	ja
Polzahl (gesamt)	4
Schutzart (IP)	IP20
Spannungsart	AC
Umgebungstemperatur während des Betriebs	-25 - 55 °C
Verlustleistung	10 W
Verschmutzungsgrad	2
Zusatzeinrichtungen möglich	ja
Überspannungskategorie	3

ABB Leitungsschutzschalter AC C 20A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich

Produktinformationen des Herstellers

Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests

Mehr Informationen

Melde Dich zuerst an, um diese Funktion verwenden zu können.

Artikel	Aktionen

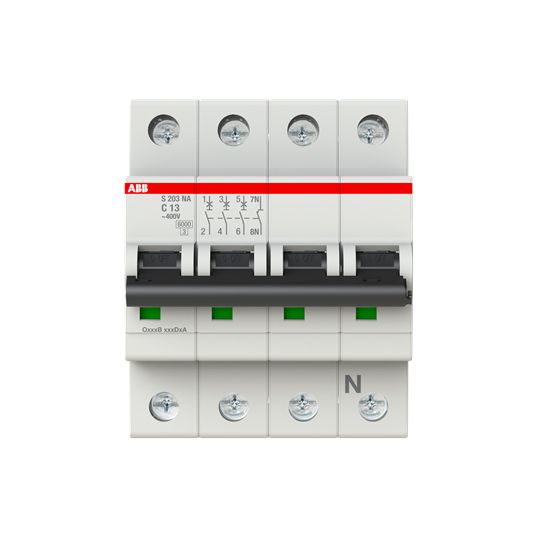

S203-C13NA Leitungsschutzschalter AC C 13A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich Artikelnummer 5376297	Details

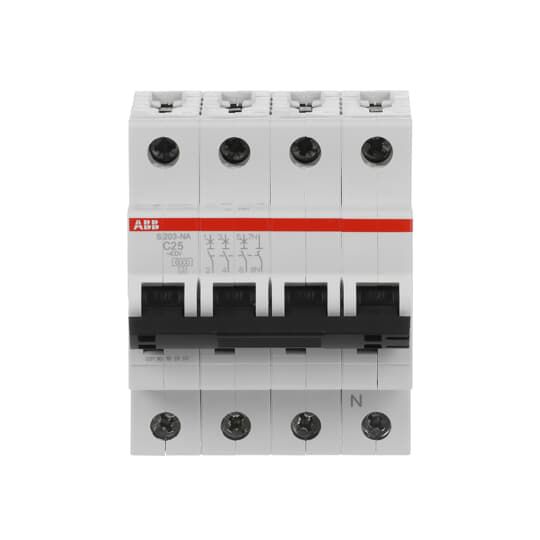

S203-C25NA Leitungsschutzschalter AC C 25A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich Artikelnummer 5376300	Details

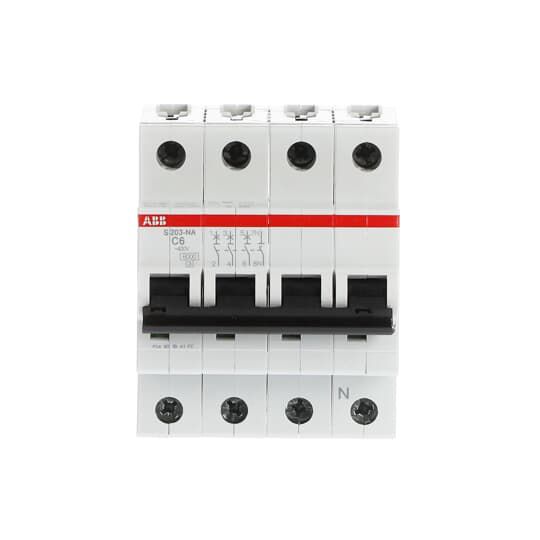

S203-C6NA Leitungsschutzschalter AC C 6A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich Artikelnummer 5376292	Details

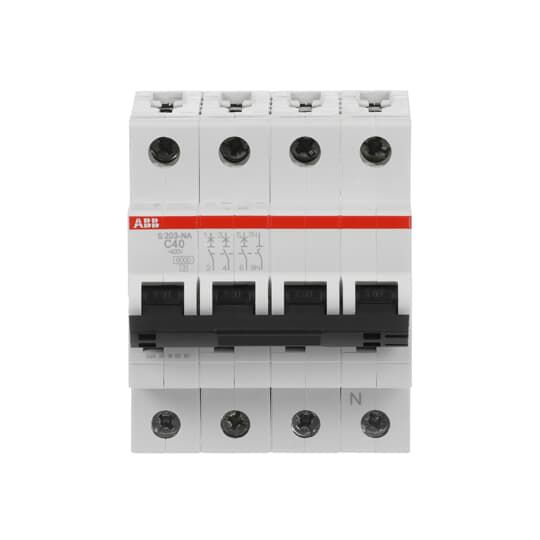

S203-C40NA Leitungsschutzschalter AC C 40A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich Artikelnummer 5376304	Details

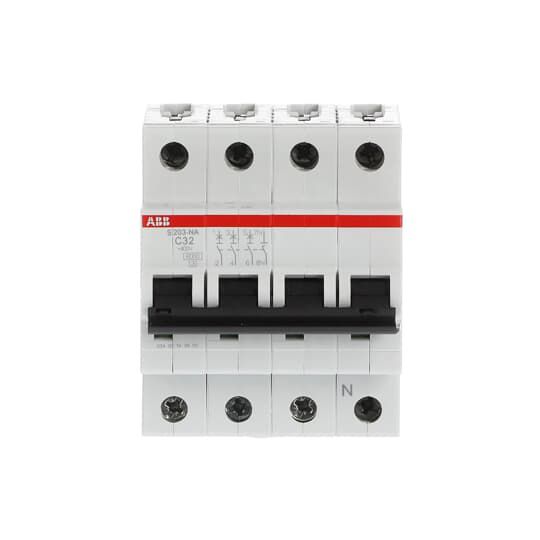

S203-C32NA Leitungsschutzschalter AC C 32A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich Artikelnummer 5376302	Details
S203-C8NA Leitungsschutzschalter AC C 8A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich Artikelnummer 5376294	Details

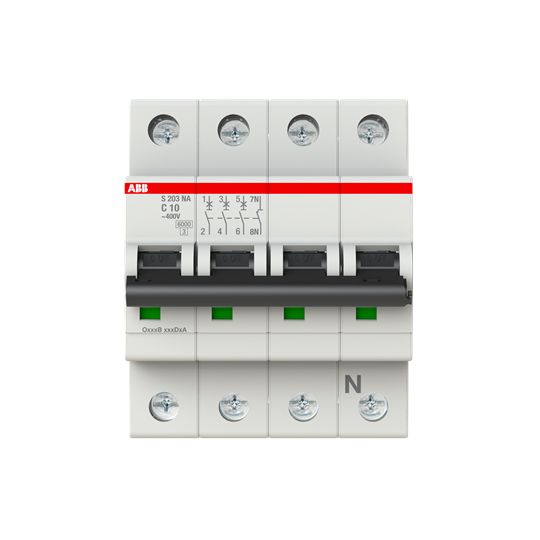

S203-C10NA Leitungsschutzschalter AC C 10A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich Artikelnummer 5376295	Details
S203-C16NA Leitungsschutzschalter AC C 16A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich Artikelnummer 1277853	Details

Anschließbarer Leiterquerschnitt eindrähtig	0.75 - 35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0.75 - 25 mm²
Anzahl der abgesicherten Pole	3
Auslösecharakteristik	C
Bemessungsisolationsspannung Ui	440 V
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Bemessungsspannung	400 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	20 A
Breite in Teilungseinheiten	4
Einbautiefe	69 mm
Energiebegrenzungsklasse	3
Frequenz	50 - 50 Hz
Mitschaltender Neutralleiter	ja
Polzahl (gesamt)	4
Schutzart (IP)	IP20
Spannungsart	AC
Umgebungstemperatur während des Betriebs	-25 - 55 °C
Verlustleistung	10 W
Verschmutzungsgrad	2
Zusatzeinrichtungen möglich	ja
Überspannungskategorie	3

ABB Leitungsschutzschalter AC C 20A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich

Produktinformationen des Herstellers

Mehr Informationen

Melde Dich zuerst an, um diese Funktion verwenden zu können.

Artikel	Aktionen
S203-C13NA Leitungsschutzschalter AC C 13A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich Artikelnummer 5376297	Details
S203-C25NA Leitungsschutzschalter AC C 25A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich Artikelnummer 5376300	Details
S203-C6NA Leitungsschutzschalter AC C 6A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich Artikelnummer 5376292	Details
S203-C40NA Leitungsschutzschalter AC C 40A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich Artikelnummer 5376304	Details
S203-C32NA Leitungsschutzschalter AC C 32A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich Artikelnummer 5376302	Details
S203-C8NA Leitungsschutzschalter AC C 8A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich Artikelnummer 5376294	Details
S203-C10NA Leitungsschutzschalter AC C 10A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich Artikelnummer 5376295	Details
S203-C16NA Leitungsschutzschalter AC C 16A 3+N 400V 4TE 50Hz Zusatzeinrichtungen möglich Artikelnummer 1277853	Details

Artikelnummer	4811375
Hersteller	ABB
Originalbezeichnung	S203-C20NA
Werksnummer	2CDS253103R0204
EAN	4016779532488
Zolltarifnummer	85363010
Lagerart	Beschaffungsware
