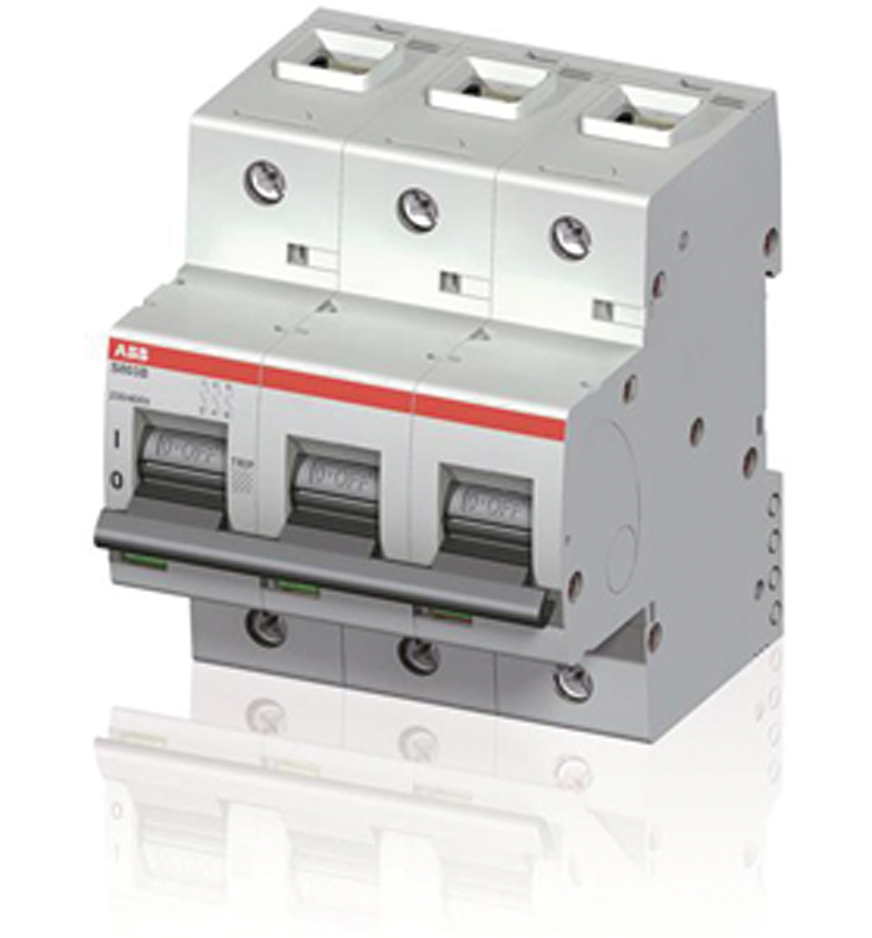

ABB S803B-C50
Leitungsschutzschalter AC C 50A 3p 230V 4,5TE 50Hz Zusatzeinrichtungen möglich
| Anschließbarer Leiterquerschnitt eindrähtig | 0 - 50 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0 - 70 mm² |
| Anzahl der abgesicherten Pole | 3 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 16 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 16 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 16 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 16 kA |
| Bemessungsspannung | 230 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Bemessungsstrom | 50 A |
| Breite in Teilungseinheiten | 4.5 |
| Einbautiefe | 82.5 mm |
| Energiebegrenzungsklasse | 3 |
| Frequenz | 50 - 50 Hz |
| Polzahl (gesamt) | 3 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Umgebungstemperatur während des Betriebs | -25 - 60 °C |
| Verlustleistung | 12.9 W |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Überspannungskategorie | 3 |
ABB Leitungsschutzschalter AC C 50A 3p 230V 4,5TE 50Hz Zusatzeinrichtungen möglich
Produktinformationen des Herstellers
Die Hochleistungs-Sicherungsautomaten der Baureihe S800B schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 16kA bei 230/400V AC. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800B entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800B bestens abgesichert.
| Anschließbarer Leiterquerschnitt eindrähtig | 0 - 50 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0 - 70 mm² |
| Anzahl der abgesicherten Pole | 3 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 16 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 16 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 16 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 16 kA |
| Bemessungsspannung | 230 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Bemessungsstrom | 50 A |
| Breite in Teilungseinheiten | 4.5 |
| Einbautiefe | 82.5 mm |
| Energiebegrenzungsklasse | 3 |
| Frequenz | 50 - 50 Hz |
| Polzahl (gesamt) | 3 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Umgebungstemperatur während des Betriebs | -25 - 60 °C |
| Verlustleistung | 12.9 W |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Überspannungskategorie | 3 |
ABB Leitungsschutzschalter AC C 50A 3p 230V 4,5TE 50Hz Zusatzeinrichtungen möglich
Produktinformationen des Herstellers
Die Hochleistungs-Sicherungsautomaten der Baureihe S800B schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 16kA bei 230/400V AC. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800B entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800B bestens abgesichert.
| Artikelnummer | 3721522 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | S803B-C50 |
| Werksnummer | 2CCS813001R0504 |
| EAN | 7612271416324 |
| Zolltarifnummer | 85363010 |
| Lagerart | Beschaffungsware |
