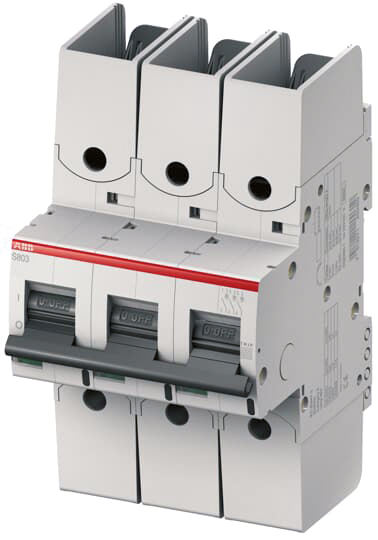

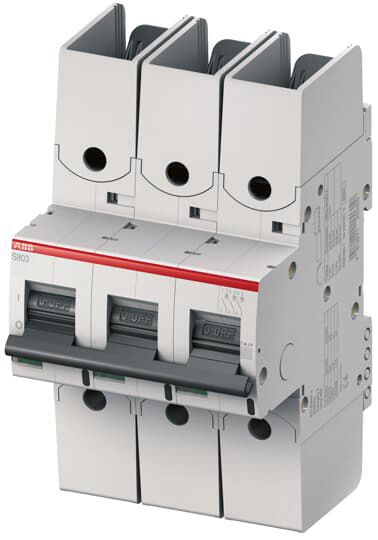

ABB S803HV-K4
Leitungsschutzschalter AC K 4A 2+N 1000V 4,5TE 50-60Hz IP20
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 50 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 70 mm² |
| Anzahl der abgesicherten Pole | 3 |
| Auslösecharakteristik | K |
| Bemessungsisolationsspannung Ui | 1000 V |
| Bemessungsspannung | 1000 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 8 kV |
| Bemessungsstrom | 4 A |
| Breite in Teilungseinheiten | 4.5 |
| Einbautiefe | 82.5 mm |
| Energiebegrenzungsklasse | 3 |
| Frequenz | 50 - 60 Hz |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 3 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Umgebungstemperatur während des Betriebs | -25 - 60 °C |
| Unterputzmontage | ja |
| Verlustleistung | 6 W |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | ja |
| Überspannungskategorie | 3 |
ABB Leitungsschutzschalter AC K 4A 2+N 1000V 4,5TE 50-60Hz IP20
Produktinformationen des Herstellers
Die Hochleistungs-Sicherungsautomaten der Baureihe S800HV schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 4kA bei 580/1.000V AC. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800HV entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800HV bestens abgesichert.
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 50 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 70 mm² |
| Anzahl der abgesicherten Pole | 3 |
| Auslösecharakteristik | K |
| Bemessungsisolationsspannung Ui | 1000 V |
| Bemessungsspannung | 1000 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 8 kV |
| Bemessungsstrom | 4 A |
| Breite in Teilungseinheiten | 4.5 |
| Einbautiefe | 82.5 mm |
| Energiebegrenzungsklasse | 3 |
| Frequenz | 50 - 60 Hz |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 3 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Umgebungstemperatur während des Betriebs | -25 - 60 °C |
| Unterputzmontage | ja |
| Verlustleistung | 6 W |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | ja |
| Überspannungskategorie | 3 |
ABB Leitungsschutzschalter AC K 4A 2+N 1000V 4,5TE 50-60Hz IP20
Produktinformationen des Herstellers
Die Hochleistungs-Sicherungsautomaten der Baureihe S800HV schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 4kA bei 580/1.000V AC. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800HV entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800HV bestens abgesichert.
| Artikelnummer | 8443881 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | S803HV-K4 |
| Werksnummer | 2CCF020071R0001 |
| EAN | 7612271501372 |
| Zolltarifnummer | 85363010 |
| Lagerart | Beschaffungsware |
