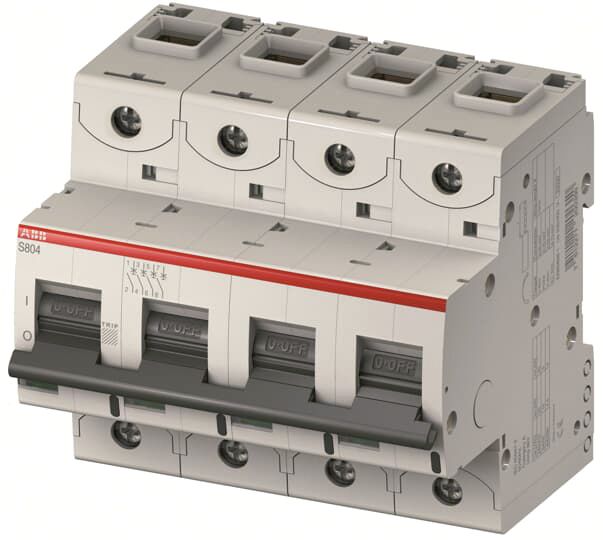

ABB S804S-K2

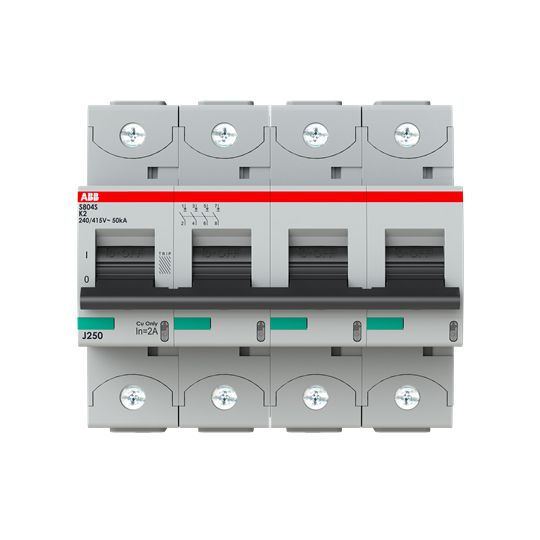

Leitungsschutzschalter UC K 2A 3+N 690V 6TE 50-60Hz Zusatzeinrichtungen möglich
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 50 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 70 mm² |
| Anzahl der abgesicherten Pole | 4 |
| Auslösecharakteristik | K |
| Bemessungsisolationsspannung Ui | 690 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 25 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 50 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 6 kA |
| Bemessungsspannung | 690 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 8 kV |
| Bemessungsstrom | 2 A |
| Breite in Teilungseinheiten | 6 |
| Einbautiefe | 82.5 mm |
| Energiebegrenzungsklasse | 3 |
| Frequenz | 50 - 60 Hz |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 4 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC/DC |
| Umgebungstemperatur während des Betriebs | -25 - 60 °C |
| Unterputzmontage | ja |
| Verlustleistung | 8.8 W |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Überspannungskategorie | 4 |
ABB Leitungsschutzschalter UC K 2A 3+N 690V 6TE 50-60Hz Zusatzeinrichtungen möglich
Produktinformationen des Herstellers
Die Hochleistungs-Sicherungsautomaten der Baureihe S800S schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 50 kA bei 240/415 V AC. Zudem kann er für Spannungen bis zu 400/690 V AC und für Gleichspannungen eingesetzt werden. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800S entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800S
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 50 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 70 mm² |
| Anzahl der abgesicherten Pole | 4 |
| Auslösecharakteristik | K |
| Bemessungsisolationsspannung Ui | 690 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 25 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 50 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 6 kA |
| Bemessungsspannung | 690 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 8 kV |
| Bemessungsstrom | 2 A |
| Breite in Teilungseinheiten | 6 |
| Einbautiefe | 82.5 mm |
| Energiebegrenzungsklasse | 3 |
| Frequenz | 50 - 60 Hz |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 4 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC/DC |
| Umgebungstemperatur während des Betriebs | -25 - 60 °C |
| Unterputzmontage | ja |
| Verlustleistung | 8.8 W |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Überspannungskategorie | 4 |
ABB Leitungsschutzschalter UC K 2A 3+N 690V 6TE 50-60Hz Zusatzeinrichtungen möglich
Produktinformationen des Herstellers
Die Hochleistungs-Sicherungsautomaten der Baureihe S800S schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 50 kA bei 240/415 V AC. Zudem kann er für Spannungen bis zu 400/690 V AC und für Gleichspannungen eingesetzt werden. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800S entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800S
| Artikelnummer | 8443851 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | S804S-K2 |
| Werksnummer | 2CCF019964R0001 |
| EAN | 7612271500306 |
| Zolltarifnummer | 85363010 |
| Lagerart | Beschaffungsware |
