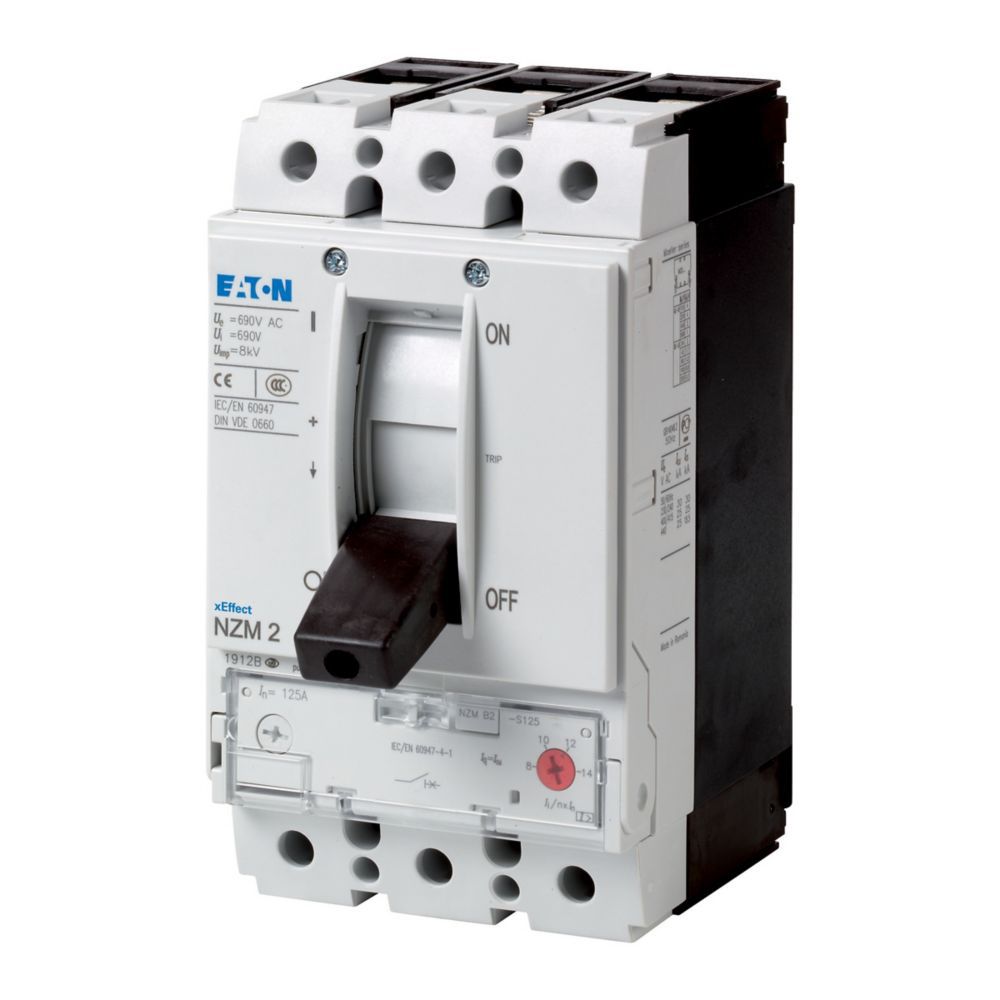

Eaton NZMH2-S50-CNA
Motorschutzschalter 3p NZMH2 50A/Iu IP20 400-480V Festeinbau magnetisch
NUR FÜR AUTORISIERTE FACHHÄNDLER
Eaton NZMH2-S50-CNA
Motorschutzschalter 3p NZMH2 50A/Iu IP20 400-480V Festeinbau magnetisch
Artikelnummer
4032381
Umverpackung
1
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Ausführung des Betätigungselements | Kipphebel |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 15 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 22 kW |
| Bemessungsbetriebsspannung | 400 - 480 V |
| Bemessungsdauerstrom Iu | 50 A |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 150 kA |
| Breite | 105 mm |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 400 - 700 A |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Höhe | 195 mm |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Tiefe | 149 mm |
| Verlustleistung | 2.4 W |
| Überlastauslöser Stromeinstellung | 0 - 0 A |
Eaton Motorschutzschalter 3p NZMH2 50A/Iu IP20 400-480V Festeinbau magnetisch
Produktinformationen des Herstellers
Die Leistungsschalter der Serie NZM..-S..CNA decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den weltweiten Einsatz geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit magnetischem Kurzschlussauslöser in Verbindung mit Motorschutzrelais, mit Kurzschlussauslöser ohne Überlastauslöser. Hinweise: Schalter entsprechen sowohl UL/CSA als auch IEC Bestimmungen. IEC-Schaltleistungswerte auf dem Leistungsschild enthalten.
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Ausführung des Betätigungselements | Kipphebel |
| Auslösetechnik | magnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 15 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 22 kW |
| Bemessungsbetriebsspannung | 400 - 480 V |
| Bemessungsdauerstrom Iu | 50 A |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 150 kA |
| Breite | 105 mm |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 400 - 700 A |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Höhe | 195 mm |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Tiefe | 149 mm |
| Verlustleistung | 2.4 W |
| Überlastauslöser Stromeinstellung | 0 - 0 A |
Eaton Motorschutzschalter 3p NZMH2 50A/Iu IP20 400-480V Festeinbau magnetisch
Produktinformationen des Herstellers
Die Leistungsschalter der Serie NZM..-S..CNA decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den weltweiten Einsatz geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit magnetischem Kurzschlussauslöser in Verbindung mit Motorschutzrelais, mit Kurzschlussauslöser ohne Überlastauslöser. Hinweise: Schalter entsprechen sowohl UL/CSA als auch IEC Bestimmungen. IEC-Schaltleistungswerte auf dem Leistungsschild enthalten.
| Artikelnummer | 4032381 |
|---|---|
| Hersteller | Eaton |
| Originalbezeichnung | NZMH2-S50-CNA |
| Werksnummer | 269268 |
| EAN | 4015082692681 |
| Zolltarifnummer | 85362090 |
| Lagerart | Beschaffungsware |
