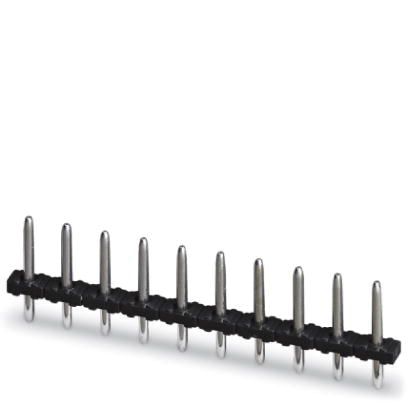

Phoenix PST1,3/14-5,0
Platinenstecker Stift 14p sw 1re 5mm zinn Löt fester Steckverbinder
| Anzahl der Steckkontaktreihen | 1 |
|---|---|
| Art der Banderolierung | ohne |
| Ausführung des elektrischen Anschlusses | Lötanschluss |
| Bemessungsspannung | 320 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom In | 12 A |
| Betriebstemperatur | -40 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Durchmesser Anschlusspin | 1.5 mm |
| Geeignet für Leiterplattendicke | 0 mm |
| Gehäusefarbe | schwarz |
| Kontaktausführung | Stift |
| Länge des Pins | 3.5 mm |
| Polzahl | 14 |
| Rastermaß der Anschlüsse | 5 mm |
| Rastermaß der Kontakte | 5 mm |
| Steckverbinderausführung | fester Steckverbinder |
| Verbindungsart | Leiterplatte zu Kabel |
| Verschmutzungsgrad | 2 |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Kontakt | 90° (vertikal nach oben) |
| Überspannungskategorie | III |

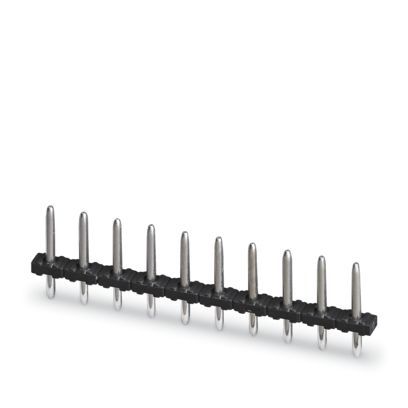

Phoenix Platinenstecker Stift 14p sw 1re 5mm zinn Löt fester Steckverbinder
Produktinformationen des Herstellers
Stiftleiste, Nennquerschnitt: 1,5 mm², Farbe: schwarz, Nennstrom: 12 A (Abhängig von verwendetem Stecker), Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Zinn, Kontaktart: Stift, Anzahl der Potenziale: 14, Anzahl der Reihen: 1, Polzahl: 14, Anzahl der Anschlüsse: 14, Artikelfamilie: PST 1,3/..-V, Rastermaß: 5 mm, Montage: THR-Löten, Pin-Layout: Lineares Pinning, Pinlänge ÄPÜ: 3,5 mm, Stecksystem: COMBICON PST 1,3, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton, Der maximale Strom richtet sich nach dem verwendeten Stecker. Der niedrigere der beiden Stromwerte für Stecker und Stiftleiste ist maßgebend. Die Stiftleiste ist aus einem hochtemperaturfesten Kunststoff hergestellt und ist somit für den Reflowprozess geeignet.
| Anzahl der Steckkontaktreihen | 1 |
|---|---|
| Art der Banderolierung | ohne |
| Ausführung des elektrischen Anschlusses | Lötanschluss |
| Bemessungsspannung | 320 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom In | 12 A |
| Betriebstemperatur | -40 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Durchmesser Anschlusspin | 1.5 mm |
| Geeignet für Leiterplattendicke | 0 mm |
| Gehäusefarbe | schwarz |
| Kontaktausführung | Stift |
| Länge des Pins | 3.5 mm |
| Polzahl | 14 |
| Rastermaß der Anschlüsse | 5 mm |
| Rastermaß der Kontakte | 5 mm |
| Steckverbinderausführung | fester Steckverbinder |
| Verbindungsart | Leiterplatte zu Kabel |
| Verschmutzungsgrad | 2 |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Kontakt | 90° (vertikal nach oben) |
| Überspannungskategorie | III |
Phoenix Platinenstecker Stift 14p sw 1re 5mm zinn Löt fester Steckverbinder
Produktinformationen des Herstellers
Stiftleiste, Nennquerschnitt: 1,5 mm², Farbe: schwarz, Nennstrom: 12 A (Abhängig von verwendetem Stecker), Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Zinn, Kontaktart: Stift, Anzahl der Potenziale: 14, Anzahl der Reihen: 1, Polzahl: 14, Anzahl der Anschlüsse: 14, Artikelfamilie: PST 1,3/..-V, Rastermaß: 5 mm, Montage: THR-Löten, Pin-Layout: Lineares Pinning, Pinlänge ÄPÜ: 3,5 mm, Stecksystem: COMBICON PST 1,3, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton, Der maximale Strom richtet sich nach dem verwendeten Stecker. Der niedrigere der beiden Stromwerte für Stecker und Stiftleiste ist maßgebend. Die Stiftleiste ist aus einem hochtemperaturfesten Kunststoff hergestellt und ist somit für den Reflowprozess geeignet.
| Artikelnummer | 5252876 |
|---|---|
| Hersteller | Phoenix |
| Originalbezeichnung | PST1,3/14-5,0 |
| Werksnummer | 1933309 |
| EAN | 4017918918798 |
| Zolltarifnummer | 85366930 |
| Lagerart | Beschaffungsware |
