WAGO 734-478/037-000
Platinenstecker Stift 18p Serie 734 lgr 1re 3,5mm Zinn Löt frei
| Anzahl der Steckkontaktreihen | 1 |
|---|---|
| Art der Banderolierung | ohne |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Ausführung des elektrischen Anschlusses | Lötanschluss |
| Befestigungsart | löten |
| Bemessungsspannung | 160 V |
| Bemessungsstoßspannung | 2.5 kV |
| Bemessungsstrom In | 10 A |
| Betriebstemperatur | -60 - 100 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Geeignet für Leiterplattendicke | 0 mm |
| Gehäusefarbe | lichtgrau |
| Kontaktausführung | Stift |
| Länge des Pins | 3.8 mm |
| Polzahl | 18 |
| Rastermaß der Anschlüsse | 3.5 mm |
| Rastermaß der Kontakte | 3.5 mm |
| Steckverbinderausführung | freier Steckverbinder |
| Verbindungsart | flexibler Leiterplattenverbinder |
| Verschmutzungsgrad | 2 |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Kontakt | 90° (vertikal nach oben) |
| Überspannungskategorie | III |
WAGO Platinenstecker Stift 18p Serie 734 lgr 1re 3,5mm Zinn Löt frei
Produktinformationen des Herstellers

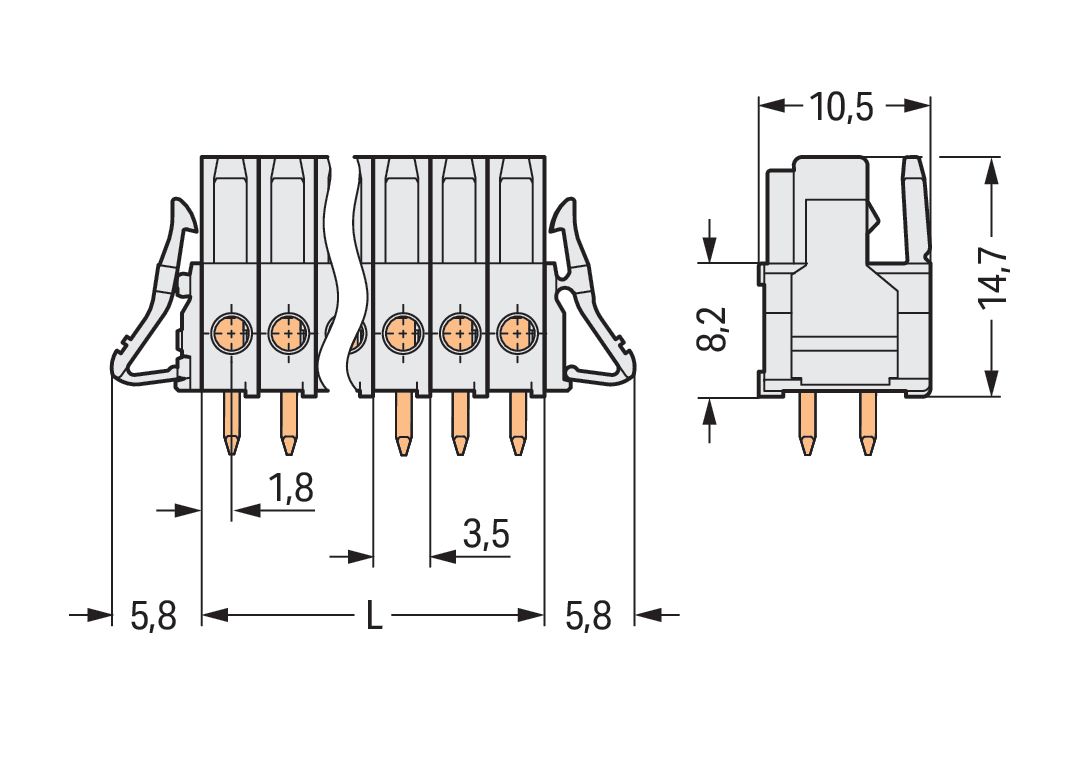

THT-Federleiste: gerade: Rastermaß 3,5 mm: 18-polig: 100% fehlsteckgeschützt: Verriegelungsklinke: Lötstift 0,9 x 0,9 mm: lichtgrau Federleiste/Buchse Serie 734 mit Lötstiftabmessungen 0,9 x 0,9 mm Die Federleiste/Buchse hat die Artikelnummer 734-478/037-000 und bietet eine saubere ordentliche Elektroinstallation. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Die Maße sind in Breite x Höhe x Tiefe (74,6 x 18,5 x 10,5) mm. Federleiste/Buchse Serie 734 für Ihre Elektroinstallationen wartungsfrei Die Oberfläche der Kontakte besteht aus Zinn. Das MCS Multi Connection System von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP -Varianten. Der Leiterplatten-Steckverbinder wird mittels THT auf die Platine gelötet. ermöglicht eine vereinfachte Verdrahtung Polzahl: 18 Rastermaß: 3,5 mm sichere Verlötung dank THT strukturierte und
| Anzahl der Steckkontaktreihen | 1 |
|---|---|
| Art der Banderolierung | ohne |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Ausführung des elektrischen Anschlusses | Lötanschluss |
| Befestigungsart | löten |
| Bemessungsspannung | 160 V |
| Bemessungsstoßspannung | 2.5 kV |
| Bemessungsstrom In | 10 A |
| Betriebstemperatur | -60 - 100 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Geeignet für Leiterplattendicke | 0 mm |
| Gehäusefarbe | lichtgrau |
| Kontaktausführung | Stift |
| Länge des Pins | 3.8 mm |
| Polzahl | 18 |
| Rastermaß der Anschlüsse | 3.5 mm |
| Rastermaß der Kontakte | 3.5 mm |
| Steckverbinderausführung | freier Steckverbinder |
| Verbindungsart | flexibler Leiterplattenverbinder |
| Verschmutzungsgrad | 2 |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Kontakt | 90° (vertikal nach oben) |
| Überspannungskategorie | III |
WAGO Platinenstecker Stift 18p Serie 734 lgr 1re 3,5mm Zinn Löt frei
Produktinformationen des Herstellers
THT-Federleiste: gerade: Rastermaß 3,5 mm: 18-polig: 100% fehlsteckgeschützt: Verriegelungsklinke: Lötstift 0,9 x 0,9 mm: lichtgrau Federleiste/Buchse Serie 734 mit Lötstiftabmessungen 0,9 x 0,9 mm Die Federleiste/Buchse hat die Artikelnummer 734-478/037-000 und bietet eine saubere ordentliche Elektroinstallation. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Die Maße sind in Breite x Höhe x Tiefe (74,6 x 18,5 x 10,5) mm. Federleiste/Buchse Serie 734 für Ihre Elektroinstallationen wartungsfrei Die Oberfläche der Kontakte besteht aus Zinn. Das MCS Multi Connection System von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP -Varianten. Der Leiterplatten-Steckverbinder wird mittels THT auf die Platine gelötet. ermöglicht eine vereinfachte Verdrahtung Polzahl: 18 Rastermaß: 3,5 mm sichere Verlötung dank THT strukturierte und
| Artikelnummer | 4497796 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 734-478/037-000 |
| Werksnummer | 734-478/037-000 |
| EAN | 4045454029340 |
| Zolltarifnummer | 85366930 |
| Lagerart | Beschaffungsware |
