WAGO 734-568
Platinenstecker Stift 8p Serie 734 or 1re 3,81mm Zinn Löt frei
| Anzahl der Steckkontaktreihen | 1 |
|---|---|
| Art der Banderolierung | ohne |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Ausführung des elektrischen Anschlusses | Lötanschluss |
| Befestigungsart | löten |
| Bemessungsspannung | 160 V |
| Bemessungsstoßspannung | 2.5 kV |
| Bemessungsstrom In | 10 A |
| Betriebstemperatur | -60 - 100 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Geeignet für Leiterplattendicke | 0 mm |
| Gehäusefarbe | orange |
| Kontaktausführung | Stift |
| Länge des Pins | 3.8 mm |
| Polzahl | 8 |
| Rastermaß der Anschlüsse | 3.81 mm |
| Rastermaß der Kontakte | 3.81 mm |
| Steckverbinderausführung | freier Steckverbinder |
| Verbindungsart | flexibler Leiterplattenverbinder |
| Verschmutzungsgrad | 2 |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Kontakt | 0°/180° (horizontal) |
| Überspannungskategorie | III |
WAGO Platinenstecker Stift 8p Serie 734 or 1re 3,81mm Zinn Löt frei
Produktinformationen des Herstellers

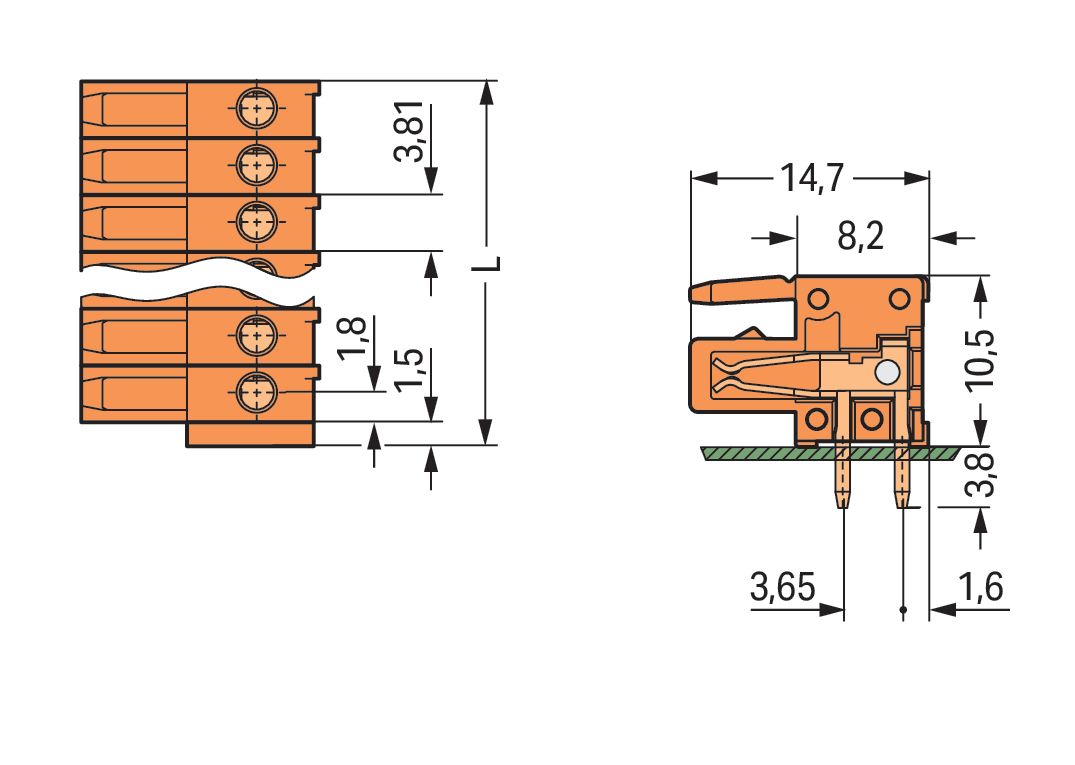

THT-Federleiste: abgewinkelt: Rastermaß 3,81 mm: 8-polig: 100% fehlsteckgeschützt: Lötstift 0,9 x 0,9 mm: orange Federleiste/Buchse Serie 734, orange Die Federleiste/Buchse hat die Artikelnummer 734-568 und schafft eine saubere ordentliche Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Die Maße sind in Breite x Höhe x Tiefe (31,98 x 14,3 x 14,65) mm. Federleiste/Buchse Serie 734 für Ihre Elektroinstallationen wartungsfrei Die Kontaktoberfläche besteht aus Zinn. Das MCS Multi Connection System von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP -Varianten. Der Leiterplatten-Steckverbinder wird mittels THT verlötet. einbaufertig Kompakte Baugrößen sichere Verlötung
| Anzahl der Steckkontaktreihen | 1 |
|---|---|
| Art der Banderolierung | ohne |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Ausführung des elektrischen Anschlusses | Lötanschluss |
| Befestigungsart | löten |
| Bemessungsspannung | 160 V |
| Bemessungsstoßspannung | 2.5 kV |
| Bemessungsstrom In | 10 A |
| Betriebstemperatur | -60 - 100 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Geeignet für Leiterplattendicke | 0 mm |
| Gehäusefarbe | orange |
| Kontaktausführung | Stift |
| Länge des Pins | 3.8 mm |
| Polzahl | 8 |
| Rastermaß der Anschlüsse | 3.81 mm |
| Rastermaß der Kontakte | 3.81 mm |
| Steckverbinderausführung | freier Steckverbinder |
| Verbindungsart | flexibler Leiterplattenverbinder |
| Verschmutzungsgrad | 2 |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Kontakt | 0°/180° (horizontal) |
| Überspannungskategorie | III |
WAGO Platinenstecker Stift 8p Serie 734 or 1re 3,81mm Zinn Löt frei
Produktinformationen des Herstellers
THT-Federleiste: abgewinkelt: Rastermaß 3,81 mm: 8-polig: 100% fehlsteckgeschützt: Lötstift 0,9 x 0,9 mm: orange Federleiste/Buchse Serie 734, orange Die Federleiste/Buchse hat die Artikelnummer 734-568 und schafft eine saubere ordentliche Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Die Maße sind in Breite x Höhe x Tiefe (31,98 x 14,3 x 14,65) mm. Federleiste/Buchse Serie 734 für Ihre Elektroinstallationen wartungsfrei Die Kontaktoberfläche besteht aus Zinn. Das MCS Multi Connection System von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP -Varianten. Der Leiterplatten-Steckverbinder wird mittels THT verlötet. einbaufertig Kompakte Baugrößen sichere Verlötung
| Artikelnummer | 4497101 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 734-568 |
| Werksnummer | 734-568 |
| EAN | 4045454120948 |
| Zolltarifnummer | 85366930 |
| Lagerart | Beschaffungsware |
