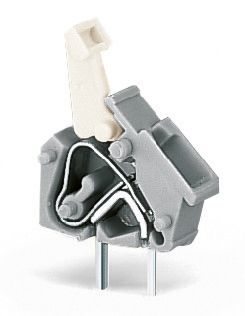

WAGO 256-744
Printklemme 1f 1re bl Serie 256 RM=5,08 Federzuganschluss/Lötanschluss
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 2.5 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.8 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Anschlussart Leiter | Federzuganschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 1 |
| Art der Banderolierung | ohne |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Bemessungsspannung | 320 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | -60 - 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Gehäusefarbe | blau |
| Höhe | 18.2 mm |
| Länge des Pins | 4 mm |
| Rastermaß der Anschlüsse | 5.08 mm |
| Verschmutzungsgrad | 2 |
| Werkstoff der Anschlussoberfläche | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
| Überspannungskategorie | III |
WAGO Printklemme 1f 1re bl Serie 256 RM=5,08 Federzuganschluss/Lötanschluss
Produktinformationen des Herstellers
Anreihbare Leiterplattenklemme, Drücker, 2,5 mm², Rastermaß 5/5,08 mm, 1-polig, CAGE CLAMP , Brückungsmöglichkeit, 2,50 mm², blau Leiterplattenklemmen mit Drückern und CAGE CLAMP -Anschluss Varianten mit Zulassung für Ex Einstellung zwischen metrischen und zölligen Rastermaßen durch Zusammendrücken oder Auseinanderziehen der Klemmenleisten Ideal für Feldverdrahtung durch offensichtliche Drückerbetätigung Kein spezielles Werkzeug notwendig
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 2.5 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.8 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Anschlussart Leiter | Federzuganschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 1 |
| Art der Banderolierung | ohne |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Bemessungsspannung | 320 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | -60 - 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Gehäusefarbe | blau |
| Höhe | 18.2 mm |
| Länge des Pins | 4 mm |
| Rastermaß der Anschlüsse | 5.08 mm |
| Verschmutzungsgrad | 2 |
| Werkstoff der Anschlussoberfläche | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
| Überspannungskategorie | III |
WAGO Printklemme 1f 1re bl Serie 256 RM=5,08 Federzuganschluss/Lötanschluss
Produktinformationen des Herstellers
Anreihbare Leiterplattenklemme, Drücker, 2,5 mm², Rastermaß 5/5,08 mm, 1-polig, CAGE CLAMP , Brückungsmöglichkeit, 2,50 mm², blau Leiterplattenklemmen mit Drückern und CAGE CLAMP -Anschluss Varianten mit Zulassung für Ex Einstellung zwischen metrischen und zölligen Rastermaßen durch Zusammendrücken oder Auseinanderziehen der Klemmenleisten Ideal für Feldverdrahtung durch offensichtliche Drückerbetätigung Kein spezielles Werkzeug notwendig
| Artikelnummer | 4890040 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 256-744 |
| Werksnummer | 256-744 |
| EAN | 4044918758833 |
| Zolltarifnummer | 85369010 |
| Lagerart | Beschaffungsware |
