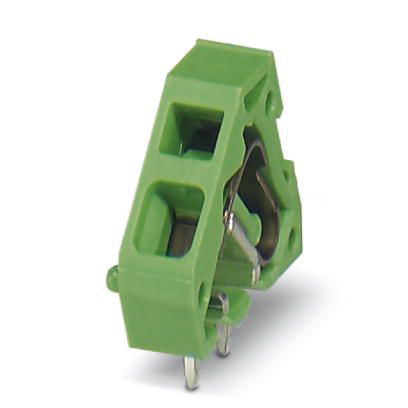

Phoenix ZFKDS2,5-5,08-EX
Printklemme 1f 1re gn RM=5,08 0,2-2,5qmm Federzug/Löt 0,25-2,5qmm
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 2.5 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.2 - 2.5 mm² |
| Anschlussart Leiter | Federzuganschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 1 |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Bemessungsspannung | 320 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | -40 - 100 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Durchmesser Anschlusspin | 1.3 mm |
| Gehäusefarbe | grün |
| Höhe | 14.2 mm |
| Länge des Pins | 3.5 mm |
| Rastermaß der Anschlüsse | 5.08 mm |
| Verschmutzungsgrad | 2 |
| Werkstoff der Anschlussoberfläche | Nickel |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
| Überspannungskategorie | III |
Phoenix Printklemme 1f 1re gn RM=5,08 0,2-2,5qmm Federzug/Löt 0,25-2,5qmm
Produktinformationen des Herstellers
Leiterplattenklemme, Nennstrom: 22 A, Nennquerschnitt: 2,5 mm², Anzahl der Potenziale: 1, Anzahl der Reihen: 1, Polzahl pro Reihe: 1, Artikelfamilie: ZFKDS(A) 2,5-EX, Rastermaß: 5,08 mm, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 2.5 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.2 - 2.5 mm² |
| Anschlussart Leiter | Federzuganschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 1 |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Bemessungsspannung | 320 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | -40 - 100 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Durchmesser Anschlusspin | 1.3 mm |
| Gehäusefarbe | grün |
| Höhe | 14.2 mm |
| Länge des Pins | 3.5 mm |
| Rastermaß der Anschlüsse | 5.08 mm |
| Verschmutzungsgrad | 2 |
| Werkstoff der Anschlussoberfläche | Nickel |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
| Überspannungskategorie | III |
Phoenix Printklemme 1f 1re gn RM=5,08 0,2-2,5qmm Federzug/Löt 0,25-2,5qmm
Produktinformationen des Herstellers
Leiterplattenklemme, Nennstrom: 22 A, Nennquerschnitt: 2,5 mm², Anzahl der Potenziale: 1, Anzahl der Reihen: 1, Polzahl pro Reihe: 1, Artikelfamilie: ZFKDS(A) 2,5-EX, Rastermaß: 5,08 mm, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton
| Artikelnummer | 5282173 |
|---|---|
| Hersteller | Phoenix |
| Originalbezeichnung | ZFKDS2,5-5,08-EX |
| Werksnummer | 1732137 |
| EAN | 4046356280679 |
| Zolltarifnummer | 85369010 |
| Lagerart | Beschaffungsware |
