WAGO 236-623

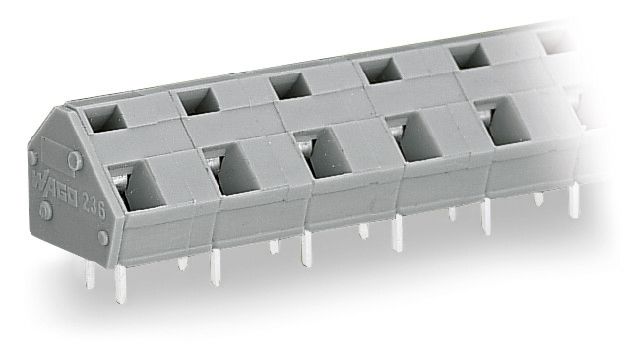

Printklemme 23f 1re gr Serie 236 RM=10,16 Federzuganschluss/Lötanschluss
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 2.5 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Anschlussart Leiter | Federzuganschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 23 |
| Art der Banderolierung | ohne |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Bemessungsspannung | 1000 V |
| Bemessungsstoßspannung | 8 kV |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | -60 - 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Gehäusefarbe | grau |

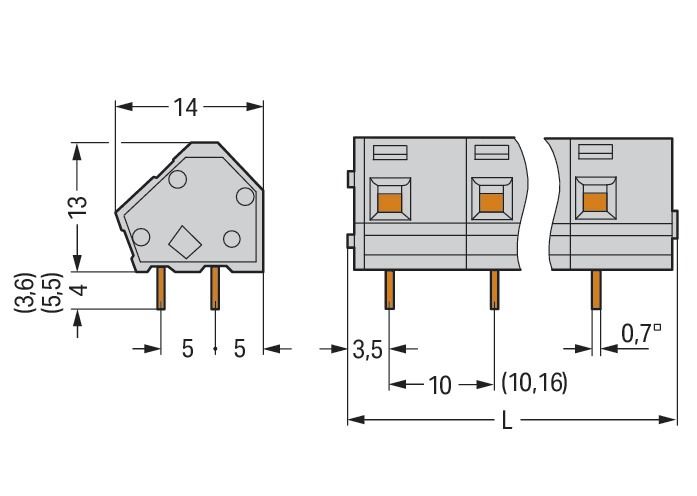

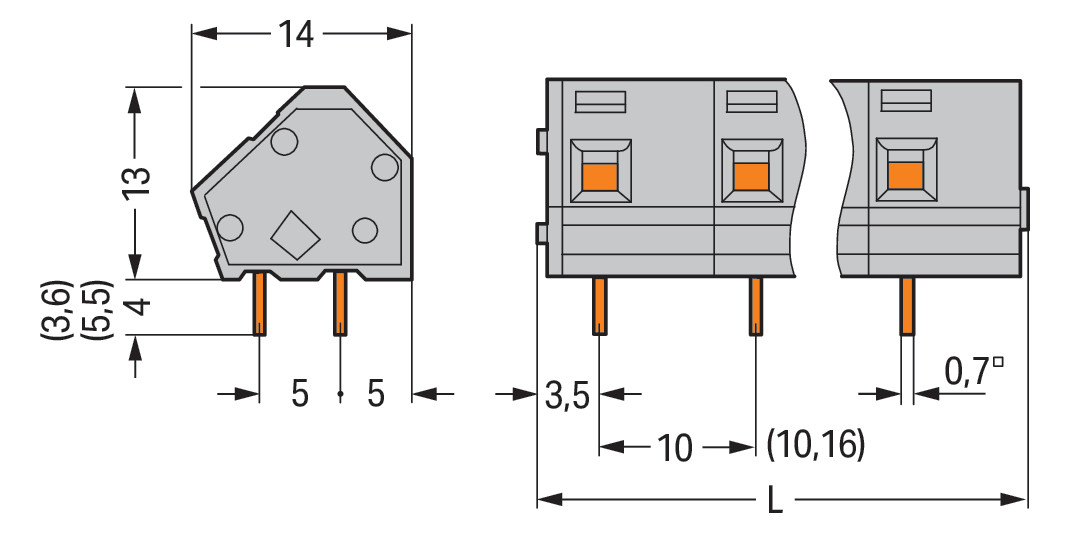

| Höhe | 13 mm |
| Länge des Pins | 4 mm |
| Rastermaß der Anschlüsse | 10.16 mm |
| Verschmutzungsgrad | 2 |
| Werkstoff der Anschlussoberfläche | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
| Überspannungskategorie | III |
WAGO Printklemme 23f 1re gr Serie 236 RM=10,16 Federzuganschluss/Lötanschluss
Produktinformationen des Herstellers
Leiterplattenklemme, 2,5 mm², Rastermaß 10/10,16 mm, 23-polig, CAGE CLAMP , Brückungsmöglichkeit, 2,50 mm², grau Klemmenleisten mit CAGE CLAMP -Anschluss und Schraubendreherbetätigung aus Anschlussrichtung oder rechtwinklig zur Anschlussrichtung Varianten mit Zulassung für Ex Werkseitig farbig gemischte Klemmenleisten Betätigungswerkzeuge für industrielle Serienverdrahtung Vielfältige Einsatz- und Verdrahtungsmöglichkeiten dank 45°-Anschlussrichtung Einstellung zwischen metrischen und zölligen Rastermaßen durch Zusammendrücken oder Auseinanderziehen der Klemmenleisten
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 2.5 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Anschlussart Leiter | Federzuganschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 23 |
| Art der Banderolierung | ohne |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Bemessungsspannung | 1000 V |
| Bemessungsstoßspannung | 8 kV |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | -60 - 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Gehäusefarbe | grau |
| Höhe | 13 mm |
| Länge des Pins | 4 mm |
| Rastermaß der Anschlüsse | 10.16 mm |
| Verschmutzungsgrad | 2 |
| Werkstoff der Anschlussoberfläche | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
| Überspannungskategorie | III |
WAGO Printklemme 23f 1re gr Serie 236 RM=10,16 Federzuganschluss/Lötanschluss
Produktinformationen des Herstellers
Leiterplattenklemme, 2,5 mm², Rastermaß 10/10,16 mm, 23-polig, CAGE CLAMP , Brückungsmöglichkeit, 2,50 mm², grau Klemmenleisten mit CAGE CLAMP -Anschluss und Schraubendreherbetätigung aus Anschlussrichtung oder rechtwinklig zur Anschlussrichtung Varianten mit Zulassung für Ex Werkseitig farbig gemischte Klemmenleisten Betätigungswerkzeuge für industrielle Serienverdrahtung Vielfältige Einsatz- und Verdrahtungsmöglichkeiten dank 45°-Anschlussrichtung Einstellung zwischen metrischen und zölligen Rastermaßen durch Zusammendrücken oder Auseinanderziehen der Klemmenleisten
| Artikelnummer | 2759228 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 236-623 |
| Werksnummer | 236-623 |
| EAN | 4017332304108 |
| Zolltarifnummer | 85369010 |
| Lagerart | Beschaffungsware |
Kunden kauften auch
210-332/1000-202

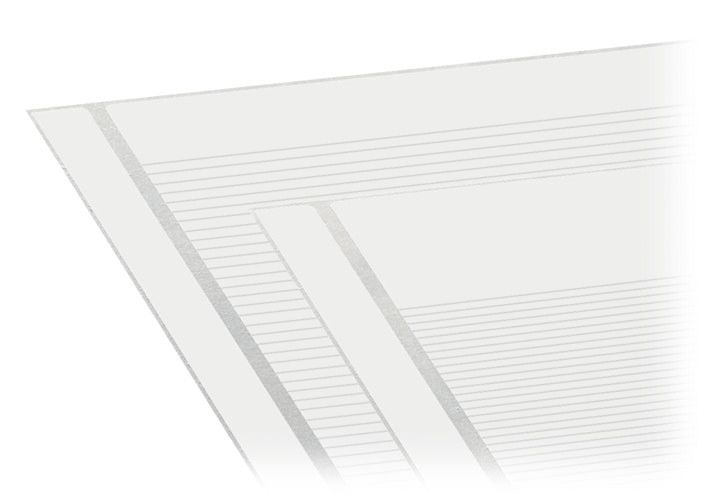

Klemmenmarkierung ws Serie 210 RM=10mm 1-16 horiz
