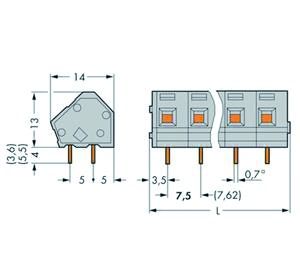

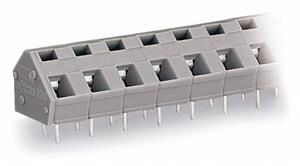

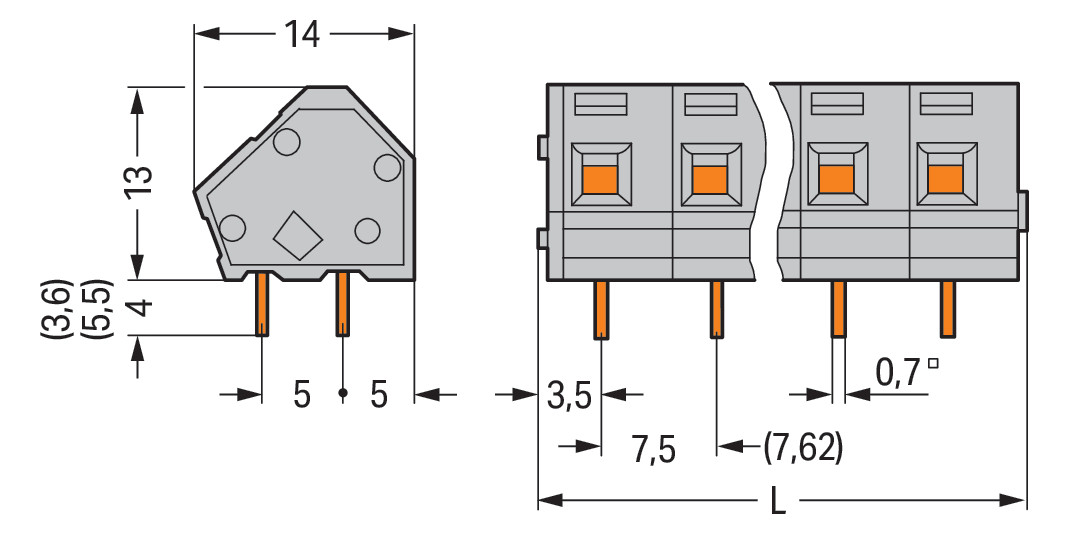

WAGO 236-524/332-009/999-950
Printklemme 24f 1re lgr Serie 236 RM=7,5 Federzuganschluss/Lötanschluss
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 2.5 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 2.5 mm² |
| Anschlussart Leiter | Federzuganschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 24 |
| Art der Banderolierung | ohne |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Bemessungsspannung | 275 V |
| Bemessungsstrom In | 16 A |
| Betriebstemperatur | -60 - 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Durchmesser Anschlusspin | 0.7 mm |
| Gehäusefarbe | lichtgrau |
| Höhe | 13 mm |
| Länge des Pins | 5.5 mm |
| Rastermaß der Anschlüsse | 7.5 mm |
| Werkstoff der Anschlussoberfläche | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
WAGO Printklemme 24f 1re lgr Serie 236 RM=7,5 Federzuganschluss/Lötanschluss
Produktinformationen des Herstellers
Leiterplattenklemme, 2,5 mm², Rastermaß 7,5/7,62 mm, 24-polig, Ex-e-geeignet, CAGE CLAMP , Brückungsmöglichkeit, 2,50 mm², lichtgrau Klemmenleisten mit CAGE CLAMP -Anschluss und Schraubendreherbetätigung aus Anschlussrichtung oder rechtwinklig zur Anschlussrichtung Betätigungswerkzeuge für industrielle Serienverdrahtung Vielfältige Einsatz- und Verdrahtungsmöglichkeiten dank 45°-Anschlussrichtung Einstellung zwischen metrischen und zölligen Rastermaßen durch Zusammendrücken oder Auseinanderziehen der Klemmenleisten
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 2.5 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 2.5 mm² |
| Anschlussart Leiter | Federzuganschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 24 |
| Art der Banderolierung | ohne |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Bemessungsspannung | 275 V |
| Bemessungsstrom In | 16 A |
| Betriebstemperatur | -60 - 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Durchmesser Anschlusspin | 0.7 mm |
| Gehäusefarbe | lichtgrau |
| Höhe | 13 mm |
| Länge des Pins | 5.5 mm |
| Rastermaß der Anschlüsse | 7.5 mm |
| Werkstoff der Anschlussoberfläche | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
WAGO Printklemme 24f 1re lgr Serie 236 RM=7,5 Federzuganschluss/Lötanschluss
Produktinformationen des Herstellers
Leiterplattenklemme, 2,5 mm², Rastermaß 7,5/7,62 mm, 24-polig, Ex-e-geeignet, CAGE CLAMP , Brückungsmöglichkeit, 2,50 mm², lichtgrau Klemmenleisten mit CAGE CLAMP -Anschluss und Schraubendreherbetätigung aus Anschlussrichtung oder rechtwinklig zur Anschlussrichtung Betätigungswerkzeuge für industrielle Serienverdrahtung Vielfältige Einsatz- und Verdrahtungsmöglichkeiten dank 45°-Anschlussrichtung Einstellung zwischen metrischen und zölligen Rastermaßen durch Zusammendrücken oder Auseinanderziehen der Klemmenleisten
| Artikelnummer | 2759217 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 236-524/332-009/999-950 |
| Werksnummer | 236-524/332-009/999-950 |
| EAN | 4017332630795 |
| Zolltarifnummer | 85369010 |
| Lagerart | Beschaffungsware |
