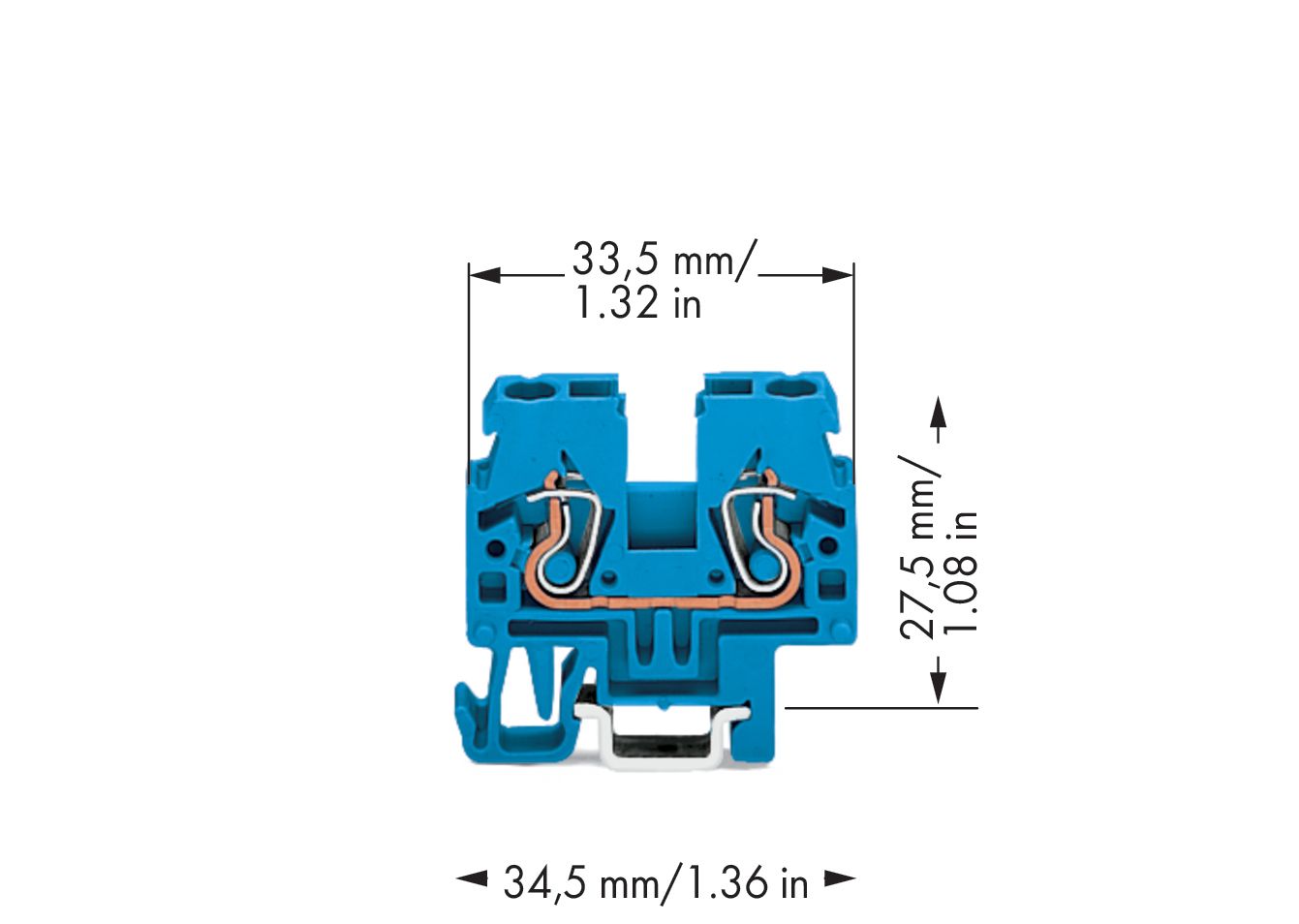

WAGO 870-914
Reihenklemme 0,08-4qmm Serie 870 1Etage 2kl bl 24A Hutschiene TH15
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 500 V |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 5 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Farbe | blau |

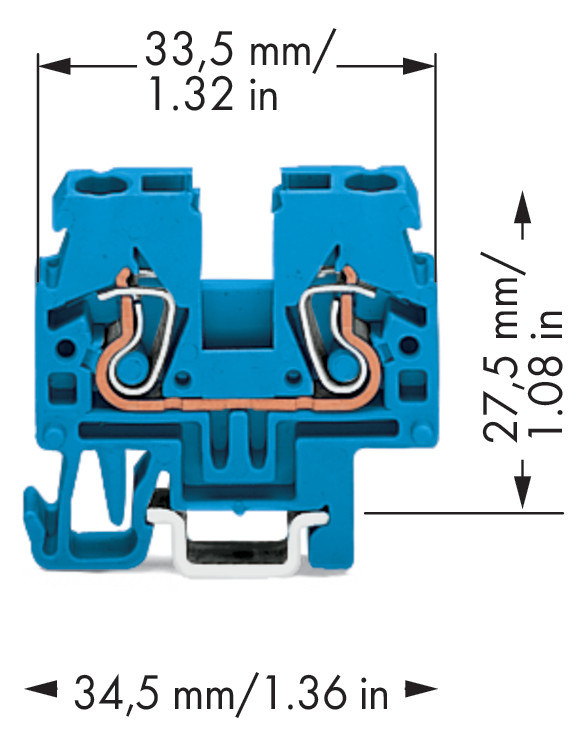

| Höhe | 34.5 mm |
| Montageart | Hutschiene TH15 |
| Tiefe | 26.5 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,08-4qmm Serie 870 1Etage 2kl bl 24A Hutschiene TH15
Produktinformationen des Herstellers
2-Leiter-Durchgangsklemme: 2,5 mm²: für Anwendungen Ex i geeignet: seitliche und mittige Beschriftung: für Tragschiene 15: CAGE CLAMP : 2,50 mm²: blau Durchgangsklemme Serie 870, blau Die Durchgangsklemme hat die Artikelnummer 870-914 und ermöglicht einen einfachen und zuverlässigen Anschluss. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 6 bis 7 mm benötigt. Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Dieses Produkt ist mit der CAGE CLAMP -Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Für diese Mini-Reihenklemme erfolgt die Betätigung
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 500 V |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 5 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Farbe | blau |
| Höhe | 34.5 mm |
| Montageart | Hutschiene TH15 |
| Tiefe | 26.5 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,08-4qmm Serie 870 1Etage 2kl bl 24A Hutschiene TH15
Produktinformationen des Herstellers
2-Leiter-Durchgangsklemme: 2,5 mm²: für Anwendungen Ex i geeignet: seitliche und mittige Beschriftung: für Tragschiene 15: CAGE CLAMP : 2,50 mm²: blau Durchgangsklemme Serie 870, blau Die Durchgangsklemme hat die Artikelnummer 870-914 und ermöglicht einen einfachen und zuverlässigen Anschluss. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 6 bis 7 mm benötigt. Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Dieses Produkt ist mit der CAGE CLAMP -Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Für diese Mini-Reihenklemme erfolgt die Betätigung
| Artikelnummer | 4890683 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 870-914 |
| Werksnummer | 870-914 |
| EAN | 4044918478519 |
| Zolltarifnummer | 85369010 |
| Lagerart | Beschaffungsware |
