WAGO 770-102/041-000
Steckverbinder Gebäude 2p Serie 770 25A Federzug 250V Buchse 4qmm Ø10,5mm hfr L
| Anschlussart | Federzuganschluss |
|---|---|
| Anschlussquerschnitt (eindrähtig) | 4 - 4 mm² |
| Anschlussquerschnitt (feindrähtig) | 4 - 4 mm² |
| Anzahl der Anschlüsse je Pol | 2 |
| Art der Verriegelung | separat |
| Ausführung | Buchse |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 25 A |
| Brandlast | 0.085 kWh |

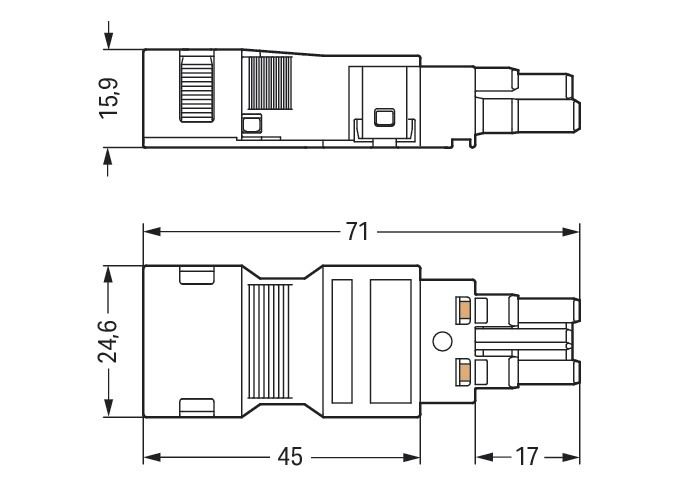

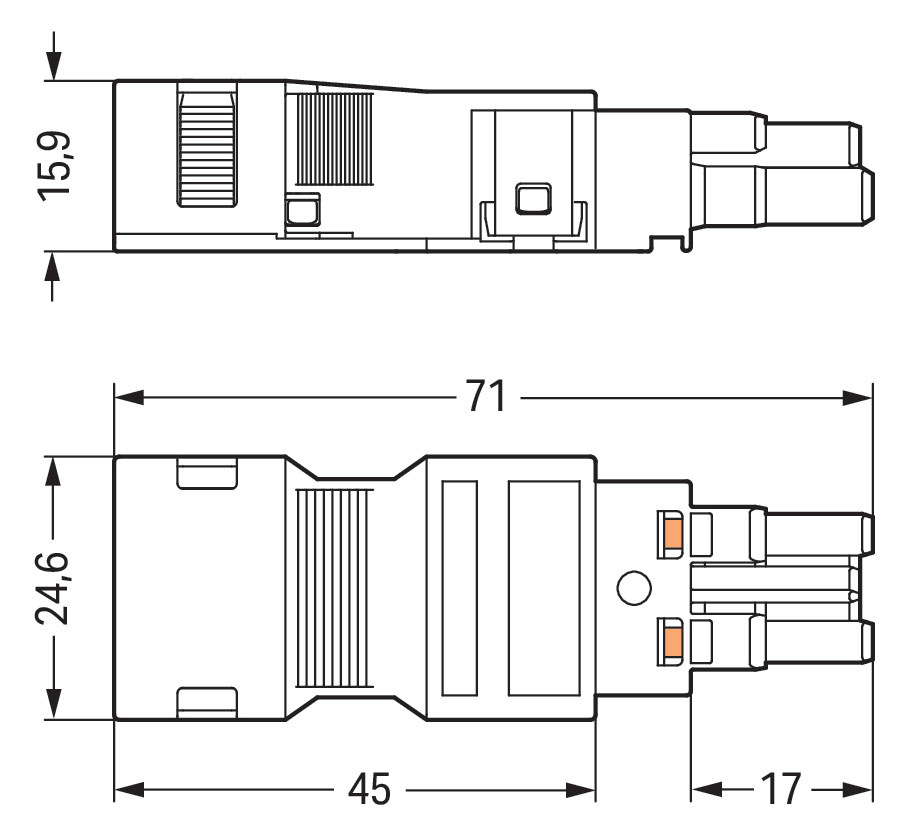

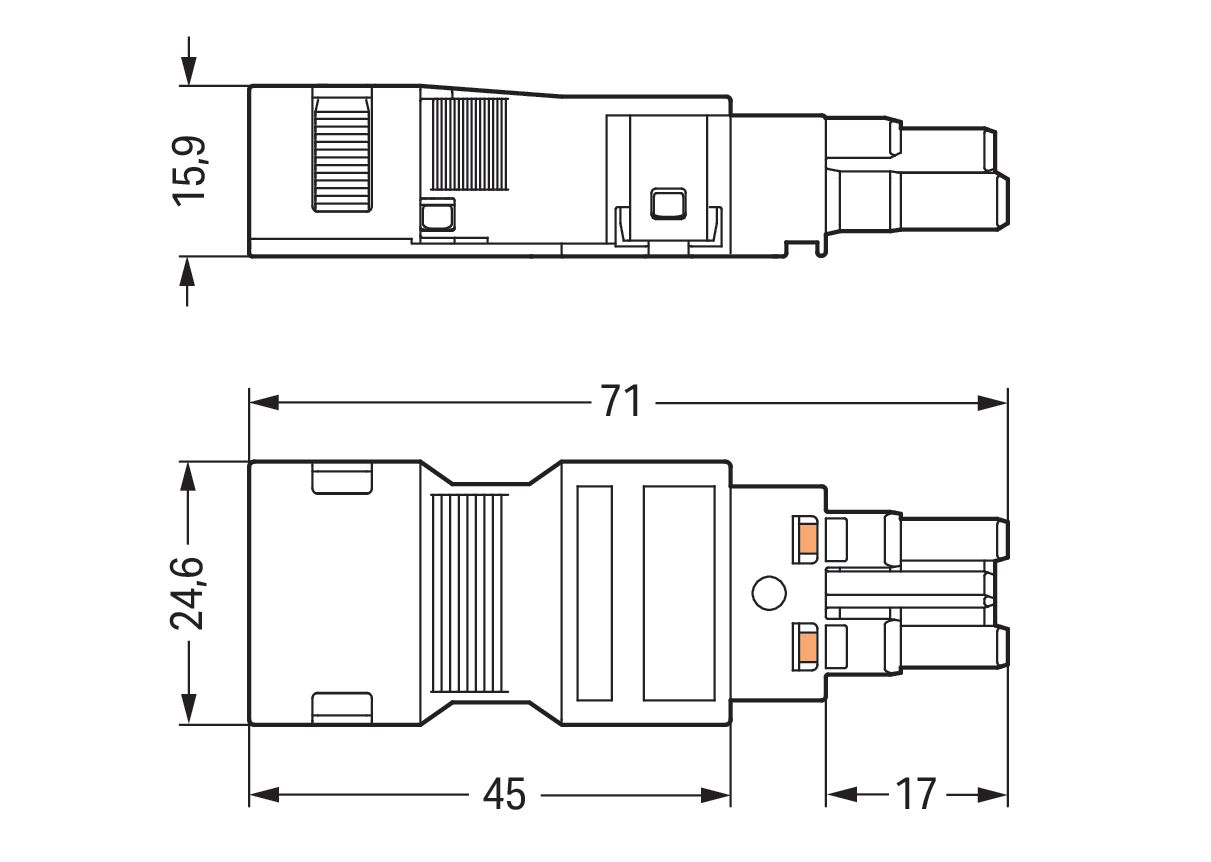

| Breite | 24.6 mm |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| Halogenfrei | ja |
| Höhe | 15.9 mm |
| Kabeldurchmesser | 10.5 - 10.5 mm |
| Länge | 71 mm |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 85 °C |
| Mechanische Codierung | ja |
| Mit Zugentlastung | ja |
| Pol-Kennzeichnung | L, N |
| Polzahl | 2 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Steckverbinder Gebäude 2p Serie 770 25A Federzug 250V Buchse 4qmm Ø10,5mm hfr L
Produktinformationen des Herstellers

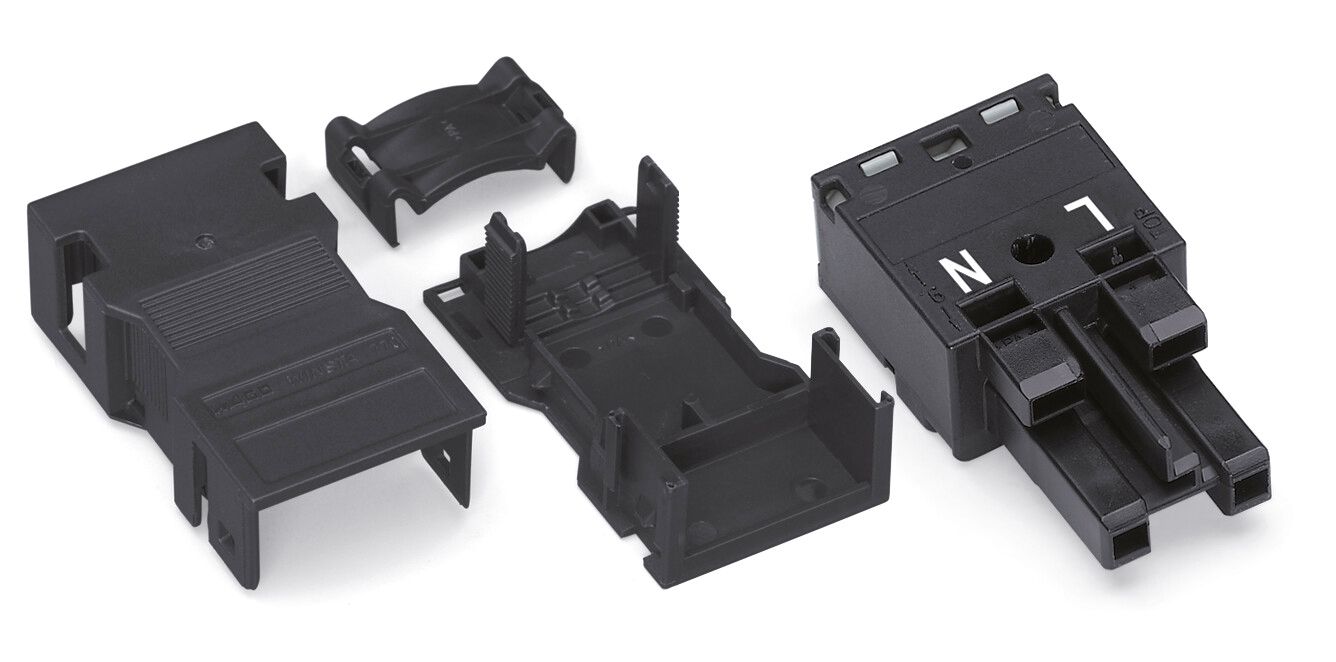

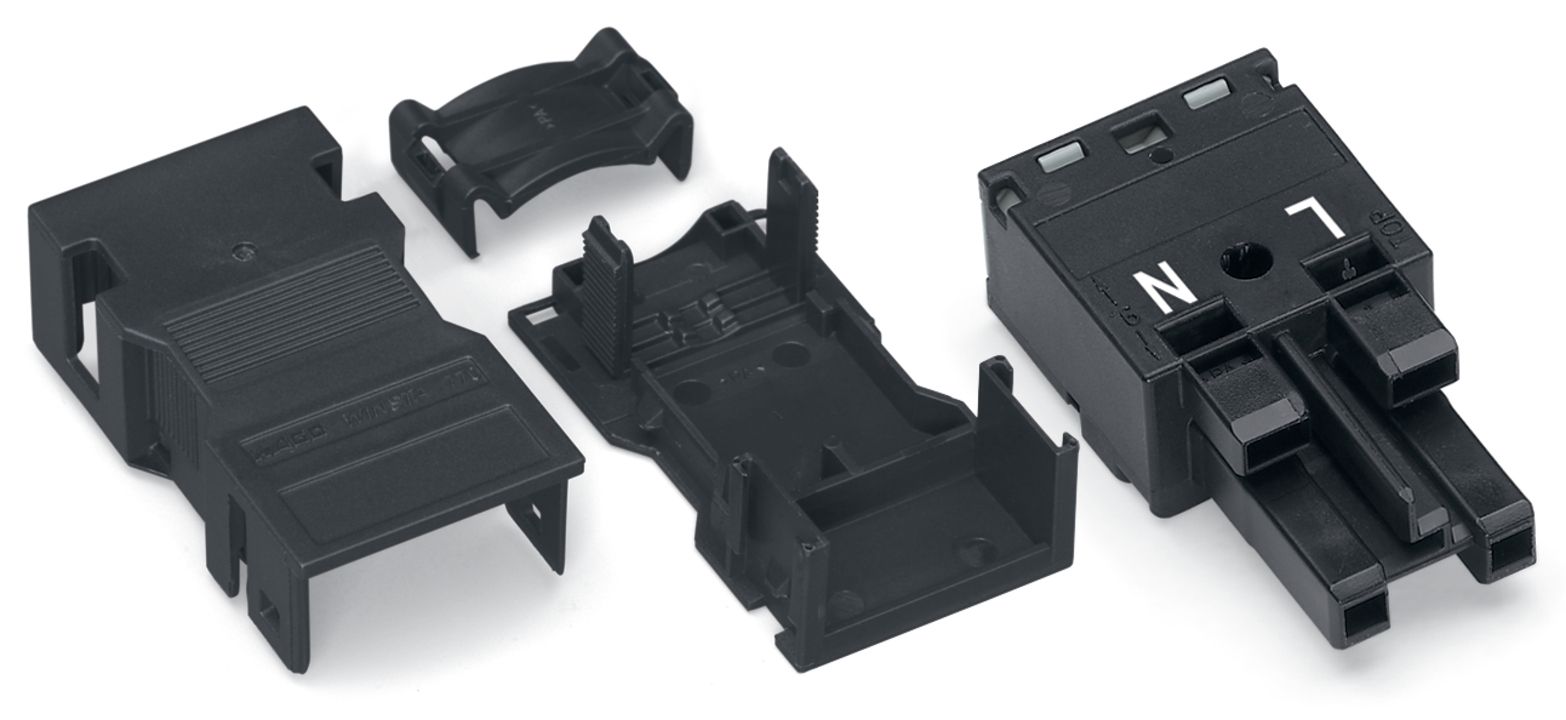

Buchse: mit Zugentlastungsgehäuse: 2-polig: Kod. A: 4,00 mm²: schwarz Federleiste/Buchse WINSTA MIDI mit Fehlsteckschutz Die Federleiste/Buchse WINSTA MIDI 2-polig unterstützt die zügige und fachgerechte Montage. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an variable Anforderungen im Handumdrehen. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Dank der farblichen und mechanischen Kodierung A der WINSTA MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Flexibilität bei der Installation von Anwendungen gewährt Ihnen die Produktfamilie WINSTA MIDI. Sie gewährleistet durch die Push-in CAGE CLAMP -Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Anforderungen flexibel und individuell gerecht wird. Für die Abmantellänge kann ein Bereich bis 35 mm genutzt werden. Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA MIDI WINSTA ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Wählen Sie Qualität und Haltbarkeit mit Schutzart IP20 von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten besonders vereinfacht. fehlsteckgeschützter Installationssteckverbinder einfache Schaltungen für jede Netzanwendung passgenaue Abmessungen schneller Austausch von fehlerhaften Einheiten im
| Anschlussart | Federzuganschluss |
|---|---|
| Anschlussquerschnitt (eindrähtig) | 4 - 4 mm² |
| Anschlussquerschnitt (feindrähtig) | 4 - 4 mm² |
| Anzahl der Anschlüsse je Pol | 2 |
| Art der Verriegelung | separat |
| Ausführung | Buchse |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 25 A |
| Brandlast | 0.085 kWh |
| Breite | 24.6 mm |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| Halogenfrei | ja |
| Höhe | 15.9 mm |
| Kabeldurchmesser | 10.5 - 10.5 mm |
| Länge | 71 mm |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 85 °C |
| Mechanische Codierung | ja |
| Mit Zugentlastung | ja |
| Pol-Kennzeichnung | L, N |
| Polzahl | 2 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Steckverbinder Gebäude 2p Serie 770 25A Federzug 250V Buchse 4qmm Ø10,5mm hfr L
Produktinformationen des Herstellers
Buchse: mit Zugentlastungsgehäuse: 2-polig: Kod. A: 4,00 mm²: schwarz Federleiste/Buchse WINSTA MIDI mit Fehlsteckschutz Die Federleiste/Buchse WINSTA MIDI 2-polig unterstützt die zügige und fachgerechte Montage. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an variable Anforderungen im Handumdrehen. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Dank der farblichen und mechanischen Kodierung A der WINSTA MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Flexibilität bei der Installation von Anwendungen gewährt Ihnen die Produktfamilie WINSTA MIDI. Sie gewährleistet durch die Push-in CAGE CLAMP -Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Anforderungen flexibel und individuell gerecht wird. Für die Abmantellänge kann ein Bereich bis 35 mm genutzt werden. Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA MIDI WINSTA ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Wählen Sie Qualität und Haltbarkeit mit Schutzart IP20 von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten besonders vereinfacht. fehlsteckgeschützter Installationssteckverbinder einfache Schaltungen für jede Netzanwendung passgenaue Abmessungen schneller Austausch von fehlerhaften Einheiten im
| Artikelnummer | 2759844 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 770-102/041-000 |
| Werksnummer | 770-102/041-000 |
| EAN | 4050821117919 |
| Zolltarifnummer | 85366990 |
| Lagerart | Beschaffungsware |
