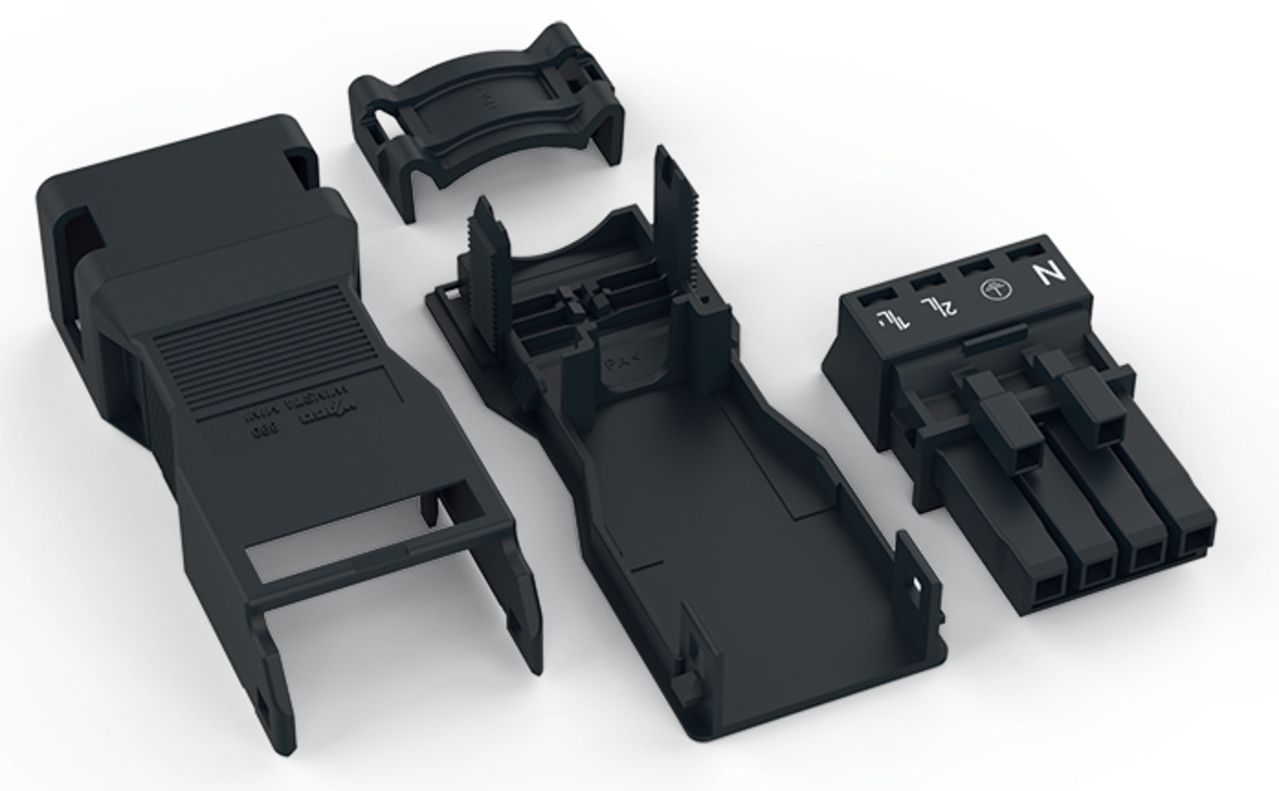

WAGO 890-104
Steckverbinder Gebäude 4p Serie 890 16A Federzug 400V Buchse 1,5qmm Ø10,5mm hfrAnschlussart | Federzuganschluss |
---|---|
Anschlussquerschnitt (eindrähtig) | 1.5 - 1.5 mm² |
Anschlussquerschnitt (feindrähtig) | 1.5 - 1.5 mm² |
Anzahl der Anschlüsse je Pol | 1 |
Art der Verriegelung | separat |
Ausführung | Buchse |
Bemessungsspannung | 400 V |
Bemessungsstoßspannung | 6 kV |
Bemessungsstrom | 16 A |
Brandlast | 0.07667 kWh |

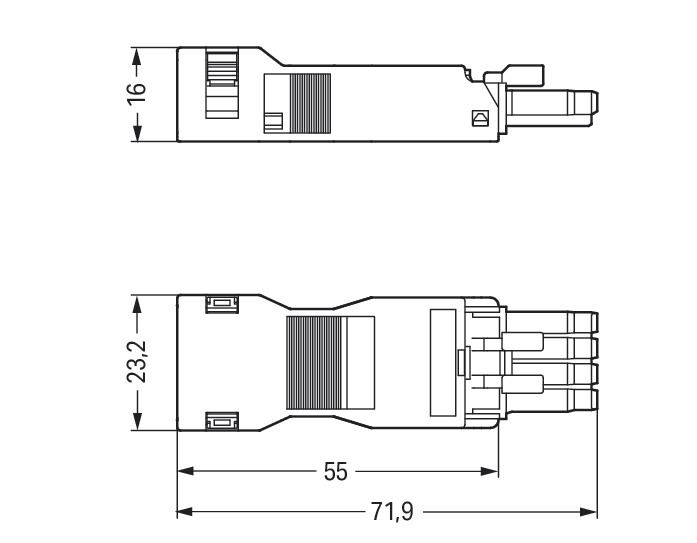

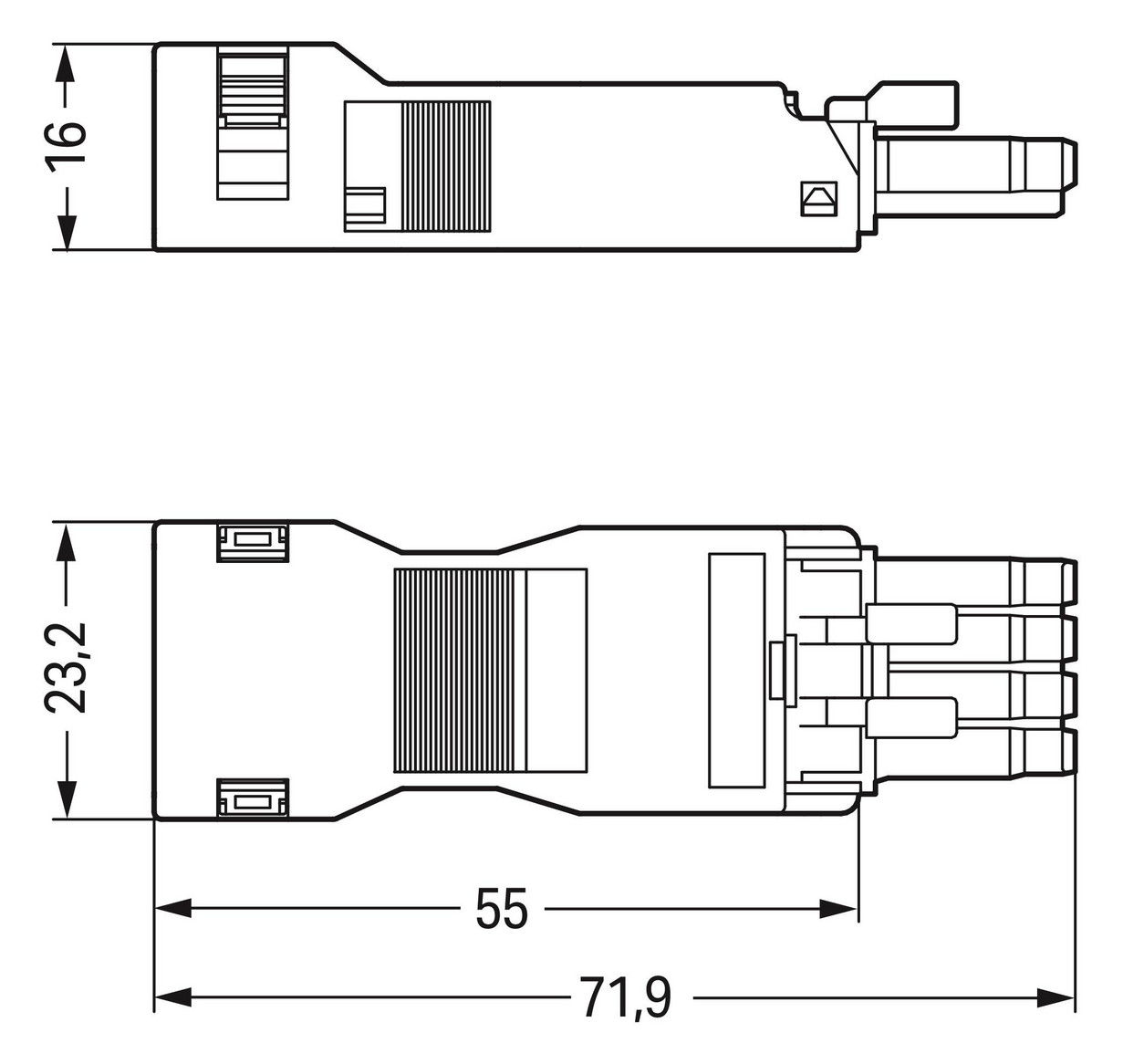

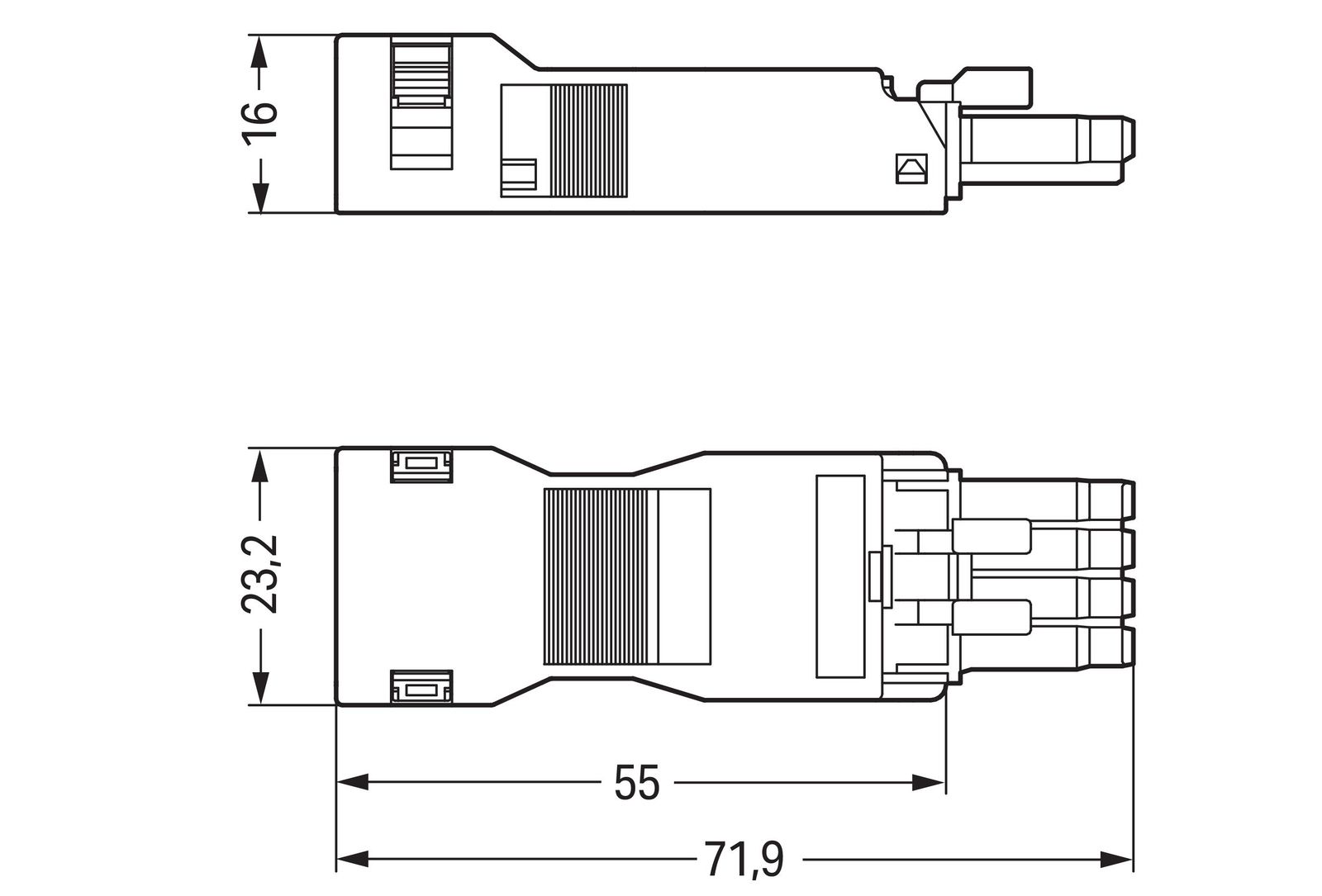

Breite | 23.2 mm |
Durchgangswiderstand | 3 |
Farbe der Codierung/Kontakteinsatz | schwarz |
Halogenfrei | ja |
Höhe | 16 mm |
Kabeldurchmesser | 10.5 - 10.5 mm |
Länge | 71.9 mm |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 85 °C |
Mechanische Codierung | ja |
Mit Zugentlastung | ja |
Pol-Kennzeichnung | N/PE/2öL/1öL' |
Polzahl | 4 |
Schutzart (IP) | IP20 |
Verschmutzungsgrad | 3 |
Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Steckverbinder Gebäude 4p Serie 890 16A Federzug 400V Buchse 1,5qmm Ø10,5mm hfr
Produktinformationen des Herstellers

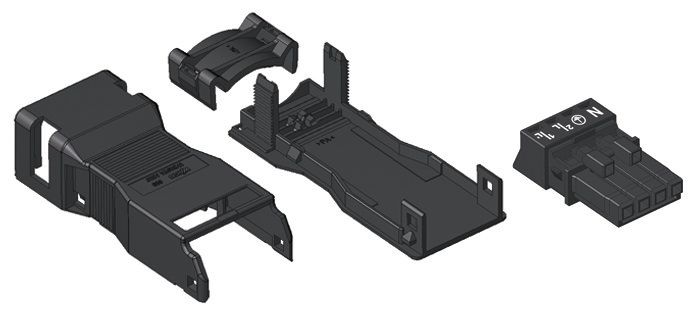

Buchse: mit Zugentlastungsgehäuse: 4-polig: Kod. A: 1,50 mm²: schwarz Federleiste/Buchse WINSTA MINI mit Fehlsteckschutz Die Federleiste/Buchse WINSTA MINI Bemessungsstrom 16 A schafft die Voraussetzung für die Installation feindrähtiger und eindrähtiger Leiter. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Kriterien an eine Installation wiederholen oder in einem definierten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist gemäß der Schutzart IP40 geschützt. Man kann mit dem Finger oder einem Werkzeug nicht an spannungsführende Elemente gelangen. Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA MINI-Installationssteckverbinder mit Kodierung A umsetzen. Dank den besonders geringen Abmessungen eignet sich unser Steckverbindersystem WINSTA MINI mit Push-in CAGE CLAMP -Federanschlusstechnik besonders für beengte Platzverhältnisse, also für den Anschluss mit geringem Platzumfang. Für die Abmantellänge kann ein Bereich bis 45 mm genutzt werden. Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA MINI Das WINSTA -Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch effizienter, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz eliminieren den Serviceaufwand und vermeiden unnötige Stillstände. Fehlerfreiheit durch Fehlsteckschutz einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten für jede Netzanwendung kundenspezifische Lösungen schneller Austausch von fehlerhaften
Anschlussart | Federzuganschluss |
---|---|
Anschlussquerschnitt (eindrähtig) | 1.5 - 1.5 mm² |
Anschlussquerschnitt (feindrähtig) | 1.5 - 1.5 mm² |
Anzahl der Anschlüsse je Pol | 1 |
Art der Verriegelung | separat |
Ausführung | Buchse |
Bemessungsspannung | 400 V |
Bemessungsstoßspannung | 6 kV |
Bemessungsstrom | 16 A |
Brandlast | 0.07667 kWh |
Breite | 23.2 mm |
Durchgangswiderstand | 3 |
Farbe der Codierung/Kontakteinsatz | schwarz |
Halogenfrei | ja |
Höhe | 16 mm |
Kabeldurchmesser | 10.5 - 10.5 mm |
Länge | 71.9 mm |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 85 °C |
Mechanische Codierung | ja |
Mit Zugentlastung | ja |
Pol-Kennzeichnung | N/PE/2öL/1öL' |
Polzahl | 4 |
Schutzart (IP) | IP20 |
Verschmutzungsgrad | 3 |
Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Steckverbinder Gebäude 4p Serie 890 16A Federzug 400V Buchse 1,5qmm Ø10,5mm hfr
Produktinformationen des Herstellers
Buchse: mit Zugentlastungsgehäuse: 4-polig: Kod. A: 1,50 mm²: schwarz Federleiste/Buchse WINSTA MINI mit Fehlsteckschutz Die Federleiste/Buchse WINSTA MINI Bemessungsstrom 16 A schafft die Voraussetzung für die Installation feindrähtiger und eindrähtiger Leiter. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Kriterien an eine Installation wiederholen oder in einem definierten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist gemäß der Schutzart IP40 geschützt. Man kann mit dem Finger oder einem Werkzeug nicht an spannungsführende Elemente gelangen. Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA MINI-Installationssteckverbinder mit Kodierung A umsetzen. Dank den besonders geringen Abmessungen eignet sich unser Steckverbindersystem WINSTA MINI mit Push-in CAGE CLAMP -Federanschlusstechnik besonders für beengte Platzverhältnisse, also für den Anschluss mit geringem Platzumfang. Für die Abmantellänge kann ein Bereich bis 45 mm genutzt werden. Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA MINI Das WINSTA -Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch effizienter, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz eliminieren den Serviceaufwand und vermeiden unnötige Stillstände. Fehlerfreiheit durch Fehlsteckschutz einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten für jede Netzanwendung kundenspezifische Lösungen schneller Austausch von fehlerhaften
Artikelnummer | 2761185 |
---|---|
Hersteller | WAGO |
Originalbezeichnung | 890-104 |
Werksnummer | 890-104 |
EAN | 4045454232863 |
Zolltarifnummer | 85366990 |
Lagerart | Beschaffungsware |
