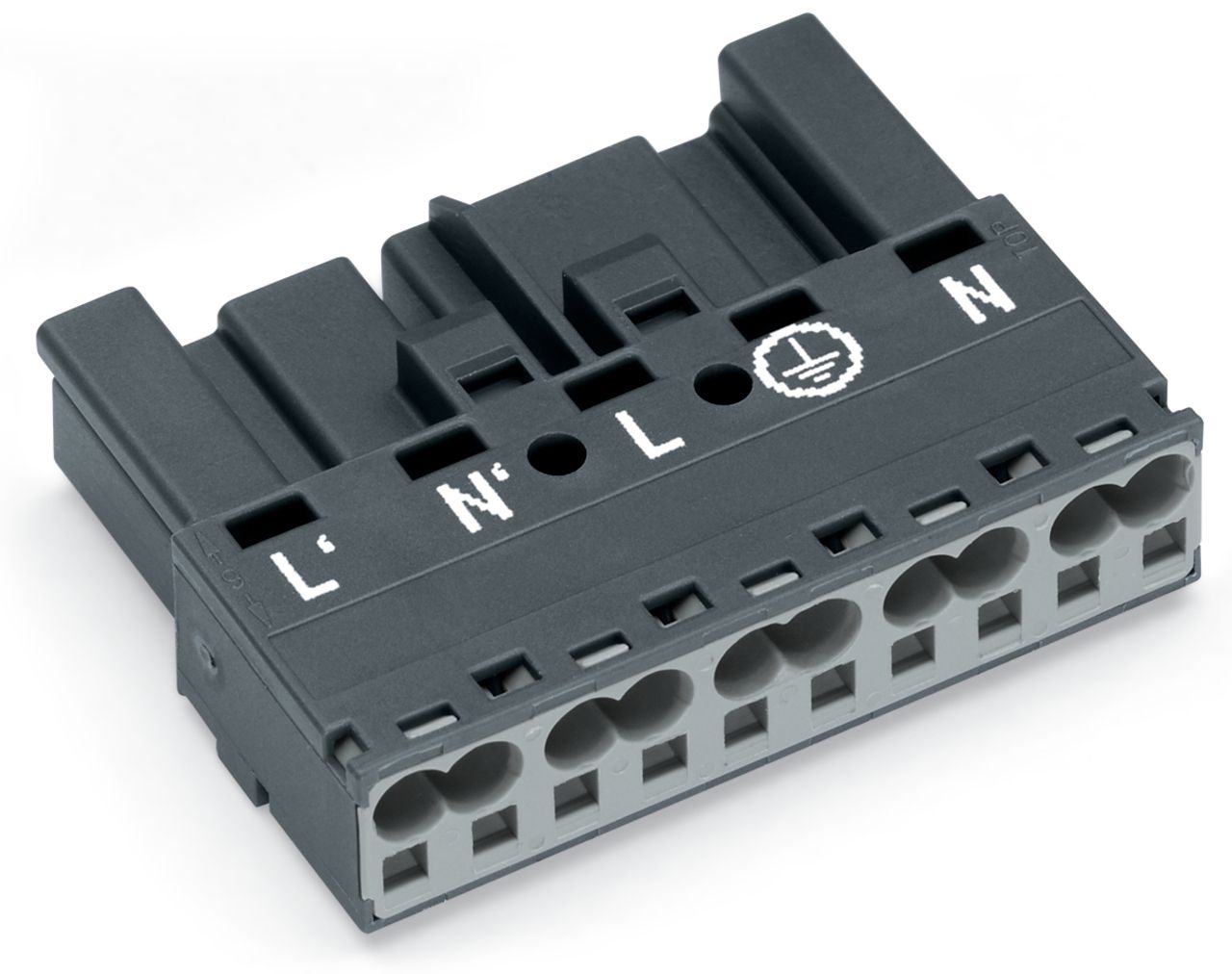

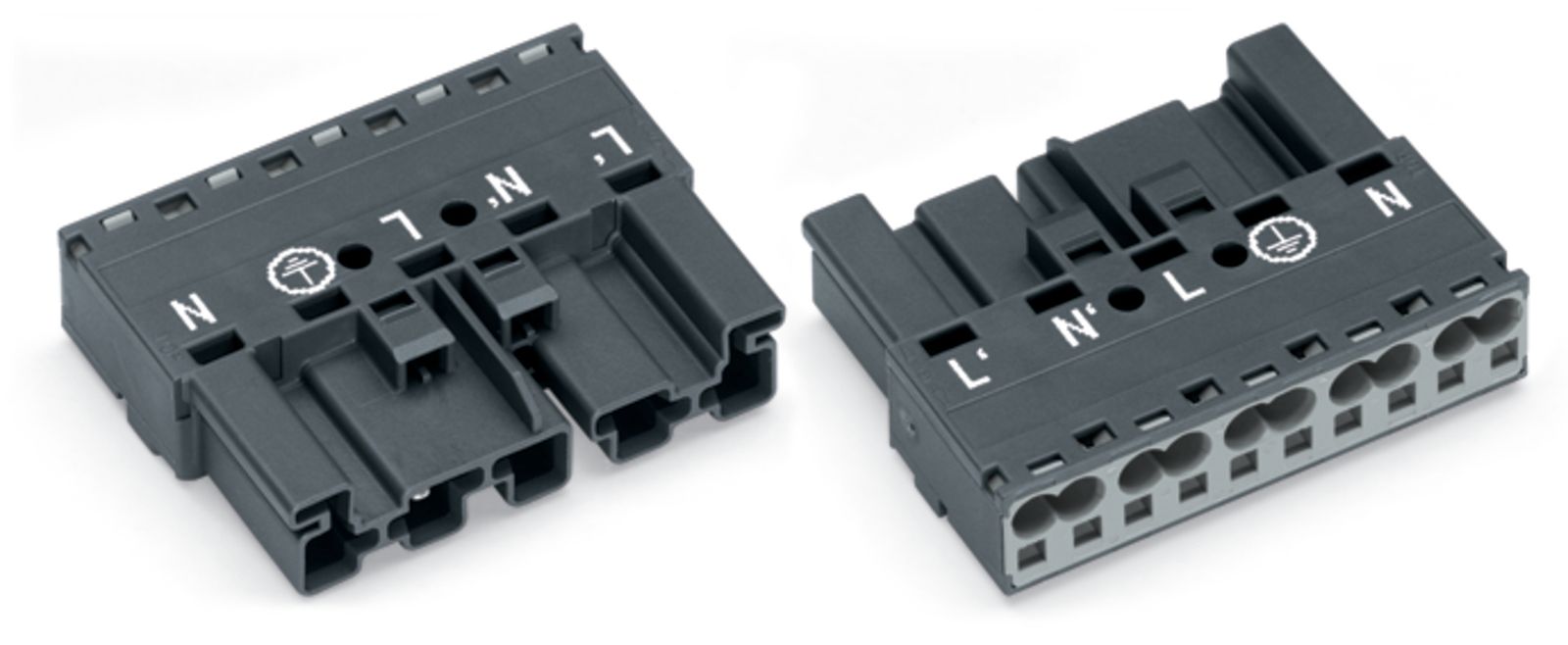

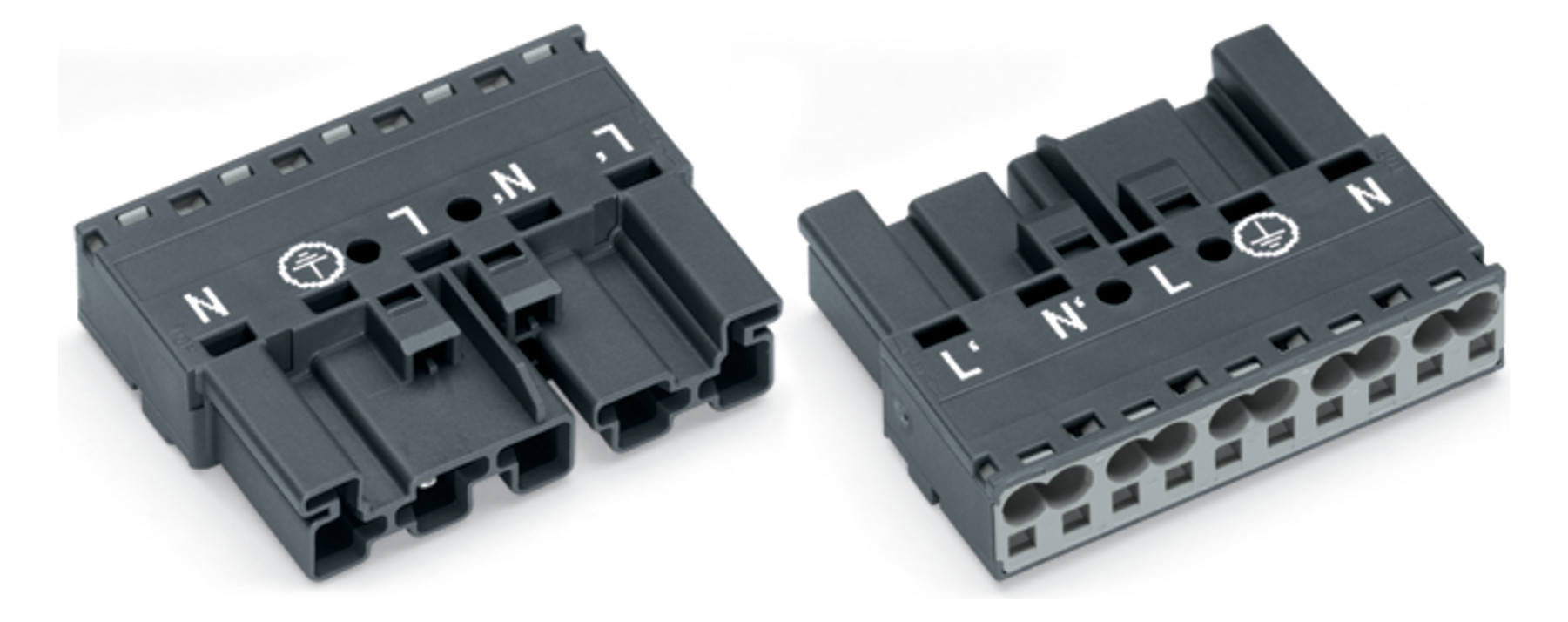

WAGO 770-1175
Steckverbinder Gebäude 5p Serie 770 25A Federzug 400V 4qmm 3 N PE 1
| Anschlussart | Federzuganschluss |
|---|---|
| Anschlussquerschnitt (eindrähtig) | 4 - 4 mm² |
| Anschlussquerschnitt (feindrähtig) | 4 - 4 mm² |
| Anzahl der Anschlüsse je Pol | 2 |
| Art der Verriegelung | separat |
| Ausführung | Stecker |
| Bemessungsspannung | 400 V |
| Bemessungsstoßspannung | 6 kV |
| Bemessungsstrom | 25 A |
| Brandlast | 0.09222 kWh |

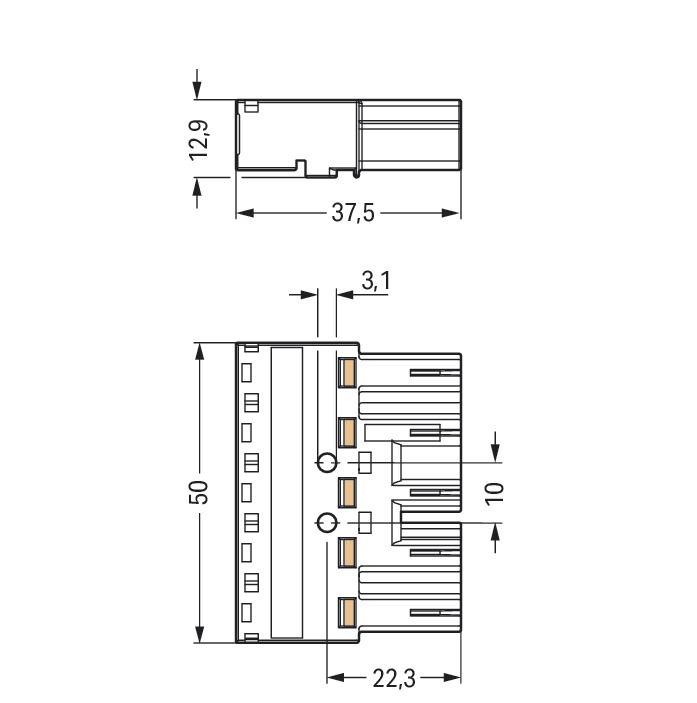

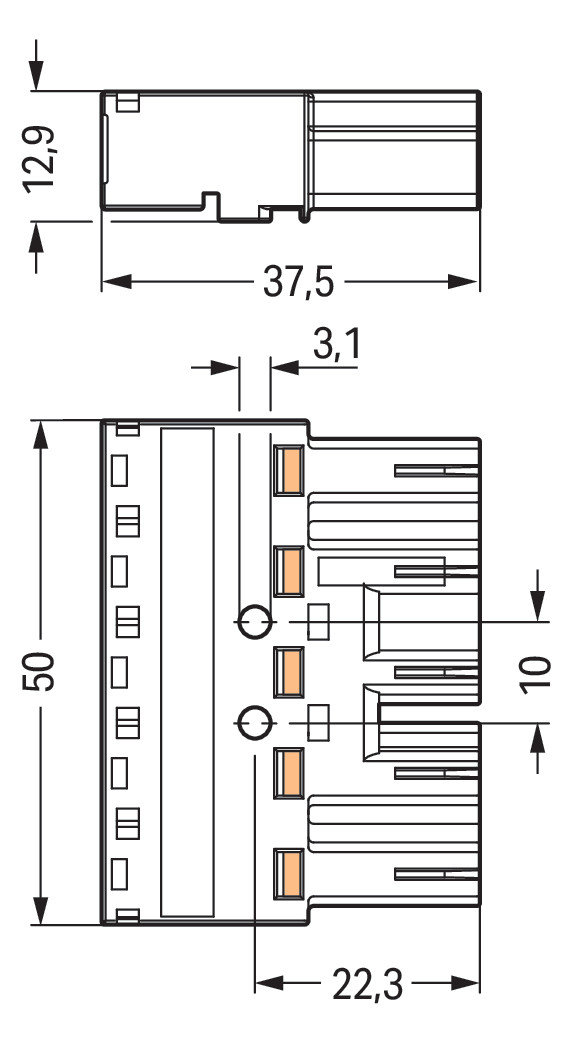

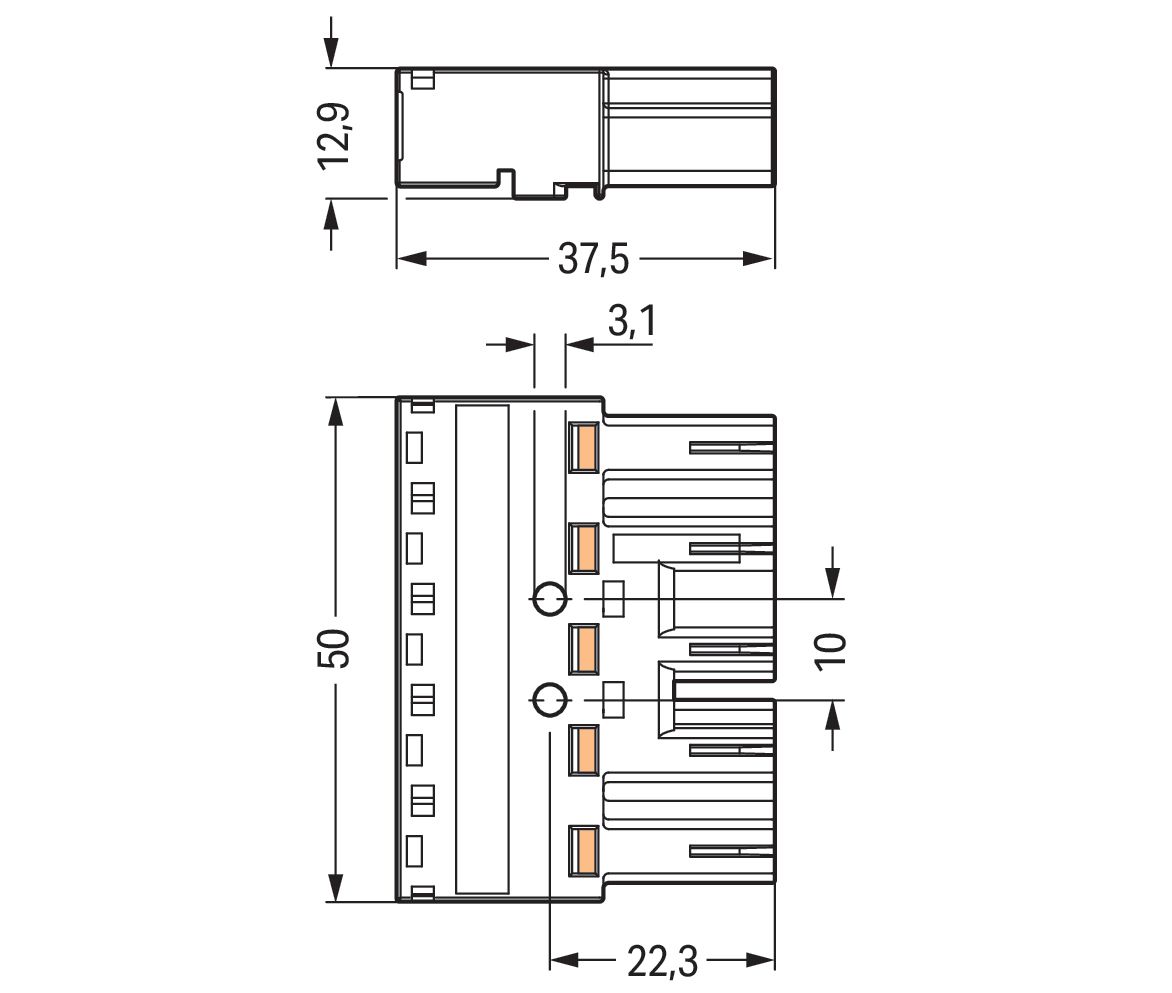

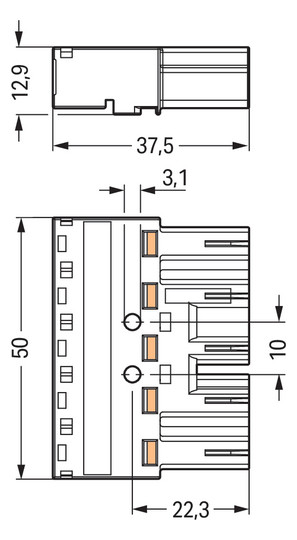

| Breite | 50 mm |
| Durchgangswiderstand | 3 |
| Höhe | 12.9 mm |
| Kabeldurchmesser | 0 - 0 mm |
| Länge | 37.5 mm |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 85 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | 3, N, PE, 2, 1 |
| Polzahl | 5 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Steckverbinder Gebäude 5p Serie 770 25A Federzug 400V 4qmm 3 N PE 1
Produktinformationen des Herstellers

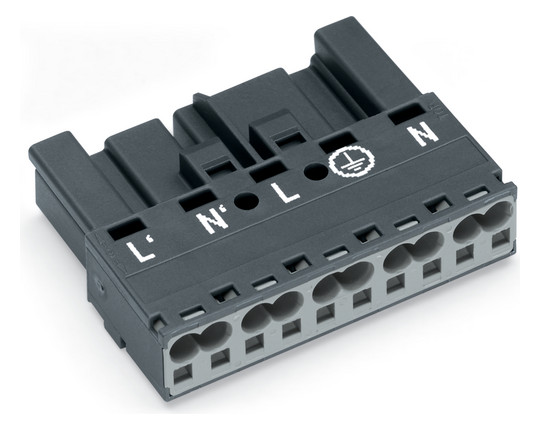

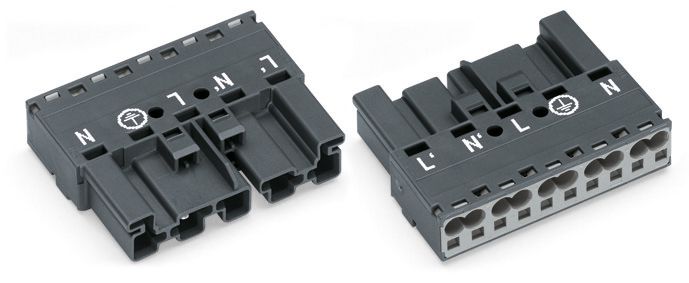

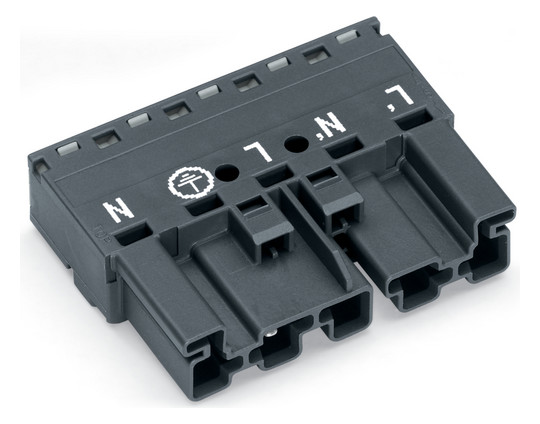

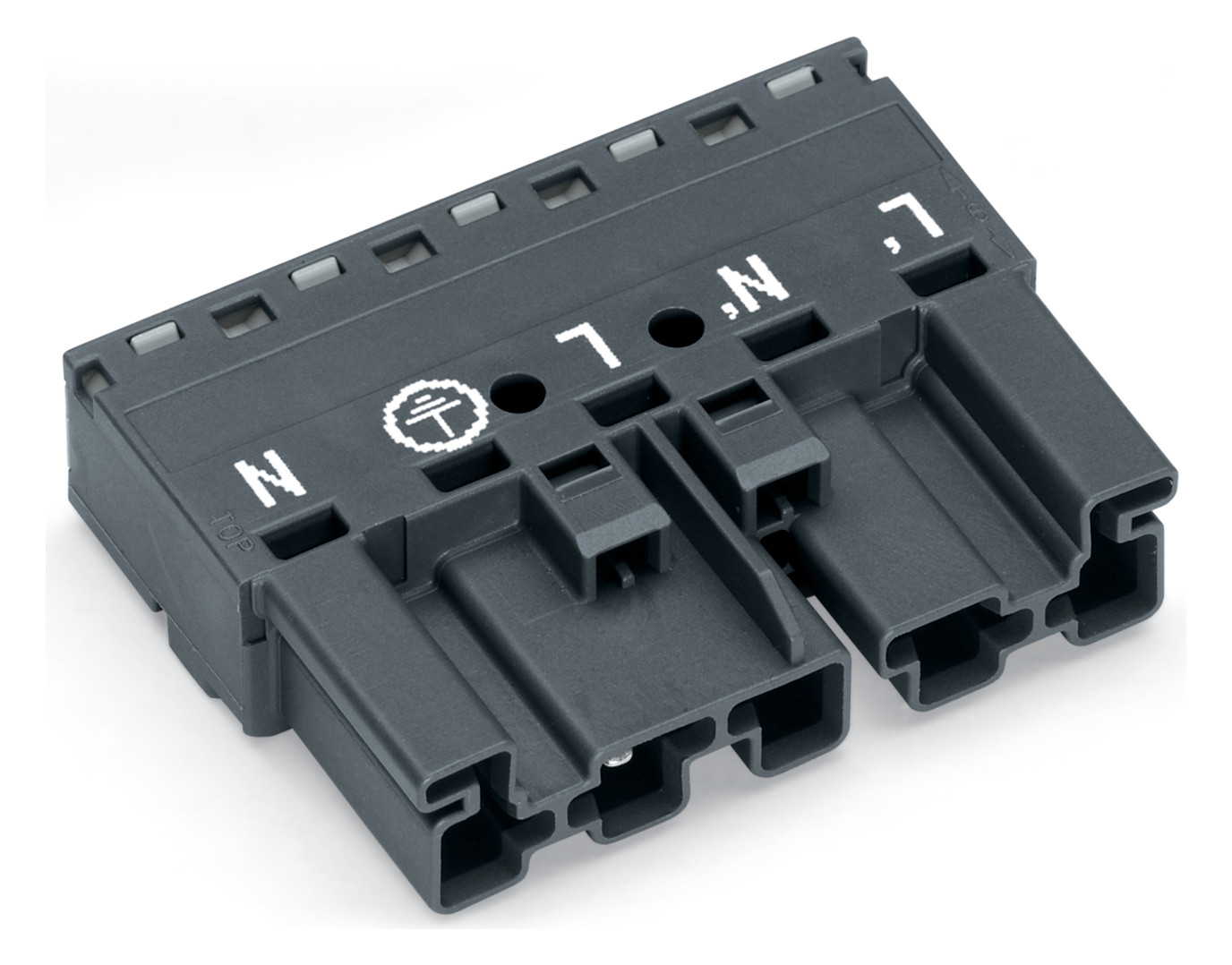

Stecker: 5-polig: Kod. L: 4,00 mm²: dunkelgrau Stiftleiste WINSTA MIDI mit Fehlsteckschutz Die Stiftleiste WINSTA MIDI Kodierung L ermöglicht die Installation feindrähtiger und eindrähtiger Leiter. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren komplett ohne Verschraubung. Sie lassen sich schnell und effizient in einer großen Zahl von Anwendungen fehlerfrei montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. WINSTA MIDI-Installationssteckverbinder mit der Kodierung L (2-polig oder 5-polig) sind ideal für die Verwendung in der Stromversorgung von Netzgeräten oder kleineren Servomotoren. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA MIDI mit Push-in CAGE CLAMP -Federanschlusstechnik. Dank der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Push-in CAGE CLAMP -Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben! Mit dem Steckverbindersystem WINSTA wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO. effektiver Fehlsteckschutz vorgefertigte Varianten zur Anwendung in der Stromversorgung von Netzgeräten oder kleineren Servomotoren kundenspezifische Lösungen komfortable
| Anschlussart | Federzuganschluss |
|---|---|
| Anschlussquerschnitt (eindrähtig) | 4 - 4 mm² |
| Anschlussquerschnitt (feindrähtig) | 4 - 4 mm² |
| Anzahl der Anschlüsse je Pol | 2 |
| Art der Verriegelung | separat |
| Ausführung | Stecker |
| Bemessungsspannung | 400 V |
| Bemessungsstoßspannung | 6 kV |
| Bemessungsstrom | 25 A |
| Brandlast | 0.09222 kWh |
| Breite | 50 mm |
| Durchgangswiderstand | 3 |
| Höhe | 12.9 mm |
| Kabeldurchmesser | 0 - 0 mm |
| Länge | 37.5 mm |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 85 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | 3, N, PE, 2, 1 |
| Polzahl | 5 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Steckverbinder Gebäude 5p Serie 770 25A Federzug 400V 4qmm 3 N PE 1
Produktinformationen des Herstellers
Stecker: 5-polig: Kod. L: 4,00 mm²: dunkelgrau Stiftleiste WINSTA MIDI mit Fehlsteckschutz Die Stiftleiste WINSTA MIDI Kodierung L ermöglicht die Installation feindrähtiger und eindrähtiger Leiter. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren komplett ohne Verschraubung. Sie lassen sich schnell und effizient in einer großen Zahl von Anwendungen fehlerfrei montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. WINSTA MIDI-Installationssteckverbinder mit der Kodierung L (2-polig oder 5-polig) sind ideal für die Verwendung in der Stromversorgung von Netzgeräten oder kleineren Servomotoren. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA MIDI mit Push-in CAGE CLAMP -Federanschlusstechnik. Dank der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Push-in CAGE CLAMP -Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben! Mit dem Steckverbindersystem WINSTA wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO. effektiver Fehlsteckschutz vorgefertigte Varianten zur Anwendung in der Stromversorgung von Netzgeräten oder kleineren Servomotoren kundenspezifische Lösungen komfortable
| Artikelnummer | 2759852 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 770-1175 |
| Werksnummer | 770-1175 |
| EAN | 4050821064398 |
| Zolltarifnummer | 85366990 |
| Lagerart | Beschaffungsware |
