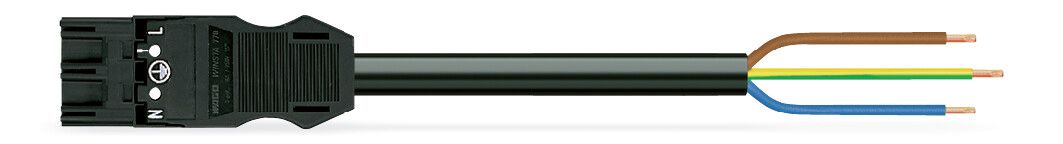

WAGO 771-9993/3216-101

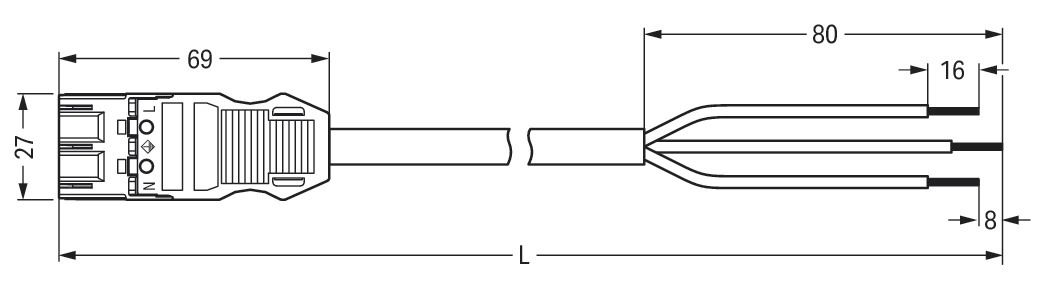

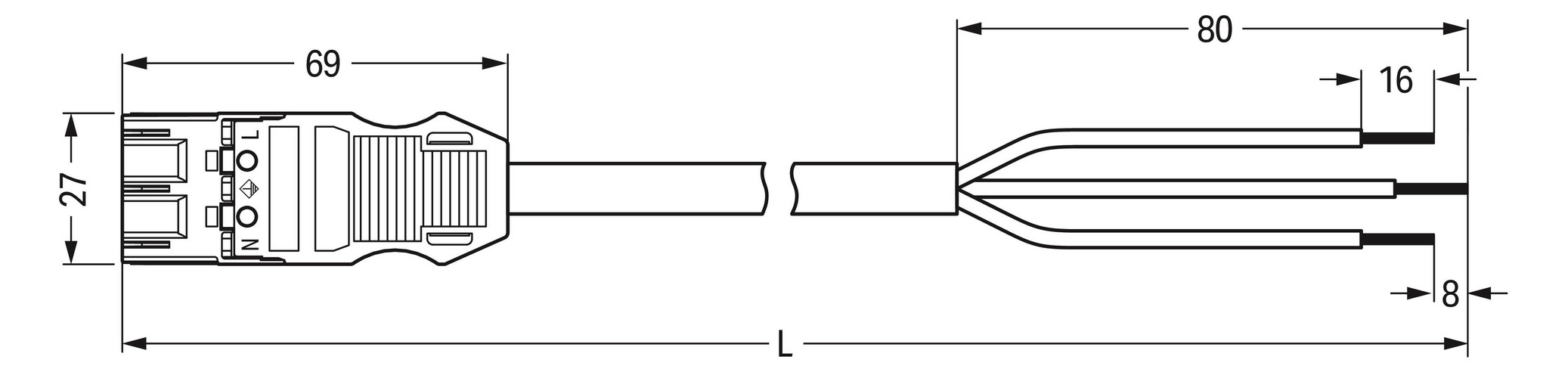

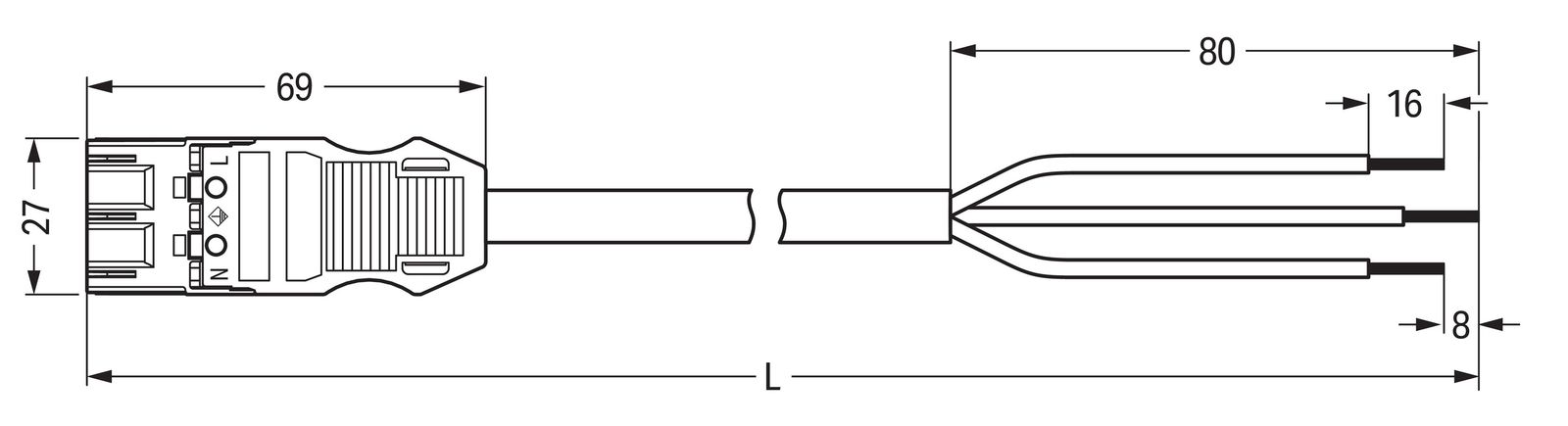

Systemverbindung 3p Serie 771 H05Z1Z1-F 3x1,5qmm L1000mm sw Stecker fr.Ende hfr| Abisolierlänge | 16 mm |
|---|---|
| Abmantellänge | 80 mm |
| Art der Verriegelung | separat |
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Stecker |
| Ausführung Seite 2 | freies Leitungsende |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 16 A |
| Brandlast | 8.26583 kWh |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| Gehäusefarbe | schwarz |
| Gesamtlänge | 1000 mm |
| Halogenfrei | ja |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Kabeldurchmesser | 9.4 - 9.4 mm |
| Kabeltyp | H05Z1Z1-F |
| Kontaktmaterial | CuSn |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Leiternennquerschnitt | 1.5 mm² |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Mantel-Farbe | schwarz |
| Max. Betriebstemperatur am Leiter | 75 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| RAL-Nummer Codierung/Kontakteinsatz | 9004 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |

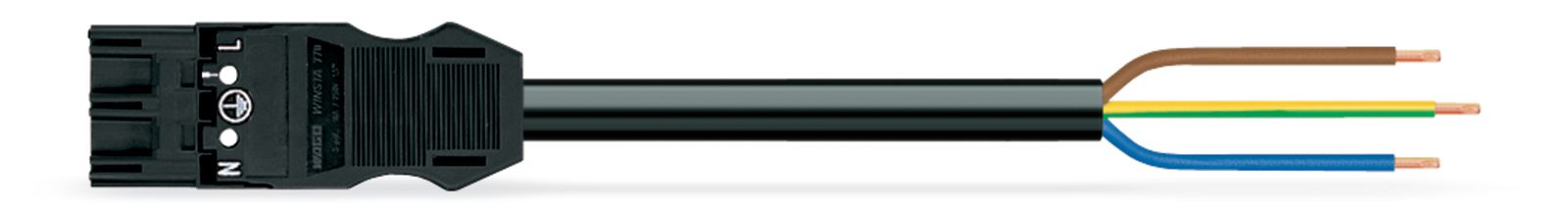

WAGO Systemverbindung 3p Serie 771 H05Z1Z1-F 3x1,5qmm L1000mm sw Stecker fr.Ende hfr
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Stecker/offenes Ende: 3-polig: Kod. A: H05Z1Z1-F 3G 1,5 mm²: 1 m: 1,50 mm²: schwarz Konfektionierte Anschlussleitung WINSTA MIDI mit Fehlsteckschutz Wirksam Anschlussverbindungen stecken, statt aufwendig zu verschrauben: mit der konfektionierten Anschlussleitung WINSTA MIDI mit Schutzart IP20. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen komplett ohne Verschraubung. Sie lassen sich schnell und effizient in einer großen Zahl von Verwendungsmöglichkeiten fehlerfrei montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder WINSTA MIDI mit Kodierung A in Schwarz oder Weiß wird üblicherweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA MIDI mit Push-in CAGE CLAMP -Federanschlusstechnik. Dank der integrierten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Bereichen einsatzfähig. Der Verzicht auf den Zusatz von Halogenen bei der Herstellung dieser konfektionierten Anschlussleitung steigert den Brandschutz und minimiert die Umweltbelastung spürbar. Schnell und sicher gesteckt konfektionierte Leitungen von WAGO Die konfektionierte Leitung ist mit einem Stecker und einem offenen Leitungsende versehen. WINSTA ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Wählen Sie Qualität und Haltbarkeit mit Fehlsteckschutz von WAGO werden Installationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht. Fehlerfreiheit durch Fehlsteckschutz vorgefertigte Varianten für jede Netzanwendung flexible und platzsparende Verlegung schneller Austausch von fehlerhaften Einheiten im
| Abisolierlänge | 16 mm |
|---|---|
| Abmantellänge | 80 mm |
| Art der Verriegelung | separat |
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Stecker |
| Ausführung Seite 2 | freies Leitungsende |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 16 A |
| Brandlast | 8.26583 kWh |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| Gehäusefarbe | schwarz |
| Gesamtlänge | 1000 mm |
| Halogenfrei | ja |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Kabeldurchmesser | 9.4 - 9.4 mm |
| Kabeltyp | H05Z1Z1-F |
| Kontaktmaterial | CuSn |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Leiternennquerschnitt | 1.5 mm² |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Mantel-Farbe | schwarz |
| Max. Betriebstemperatur am Leiter | 75 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| RAL-Nummer Codierung/Kontakteinsatz | 9004 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Systemverbindung 3p Serie 771 H05Z1Z1-F 3x1,5qmm L1000mm sw Stecker fr.Ende hfr
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Stecker/offenes Ende: 3-polig: Kod. A: H05Z1Z1-F 3G 1,5 mm²: 1 m: 1,50 mm²: schwarz Konfektionierte Anschlussleitung WINSTA MIDI mit Fehlsteckschutz Wirksam Anschlussverbindungen stecken, statt aufwendig zu verschrauben: mit der konfektionierten Anschlussleitung WINSTA MIDI mit Schutzart IP20. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen komplett ohne Verschraubung. Sie lassen sich schnell und effizient in einer großen Zahl von Verwendungsmöglichkeiten fehlerfrei montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder WINSTA MIDI mit Kodierung A in Schwarz oder Weiß wird üblicherweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA MIDI mit Push-in CAGE CLAMP -Federanschlusstechnik. Dank der integrierten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Bereichen einsatzfähig. Der Verzicht auf den Zusatz von Halogenen bei der Herstellung dieser konfektionierten Anschlussleitung steigert den Brandschutz und minimiert die Umweltbelastung spürbar. Schnell und sicher gesteckt konfektionierte Leitungen von WAGO Die konfektionierte Leitung ist mit einem Stecker und einem offenen Leitungsende versehen. WINSTA ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Wählen Sie Qualität und Haltbarkeit mit Fehlsteckschutz von WAGO werden Installationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht. Fehlerfreiheit durch Fehlsteckschutz vorgefertigte Varianten für jede Netzanwendung flexible und platzsparende Verlegung schneller Austausch von fehlerhaften Einheiten im
| Artikelnummer | 2761153 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 771-9993/3216-101 |
| Werksnummer | 771-9993/3216-101 |
| EAN | 4050821079040 |
| Zolltarifnummer | 85444290 |
| Lagerart | Beschaffungsware |
