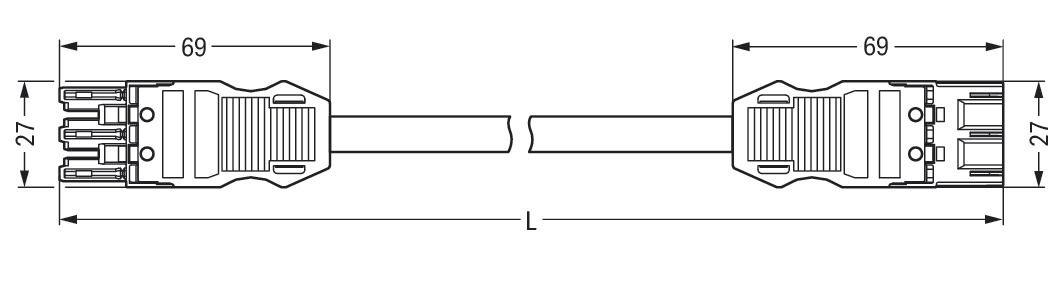

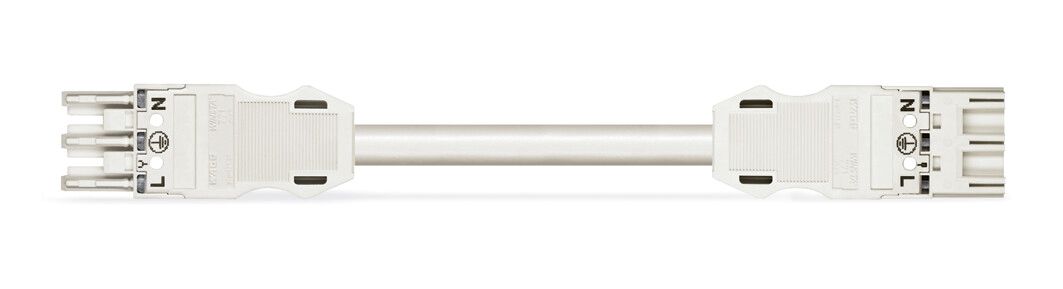

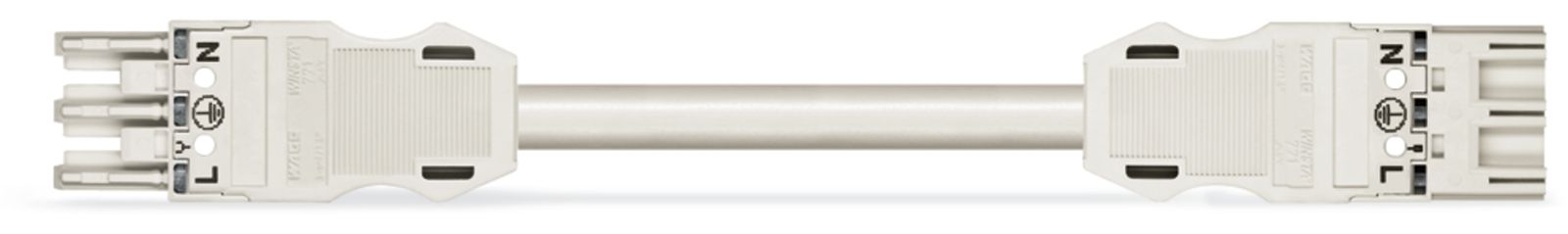

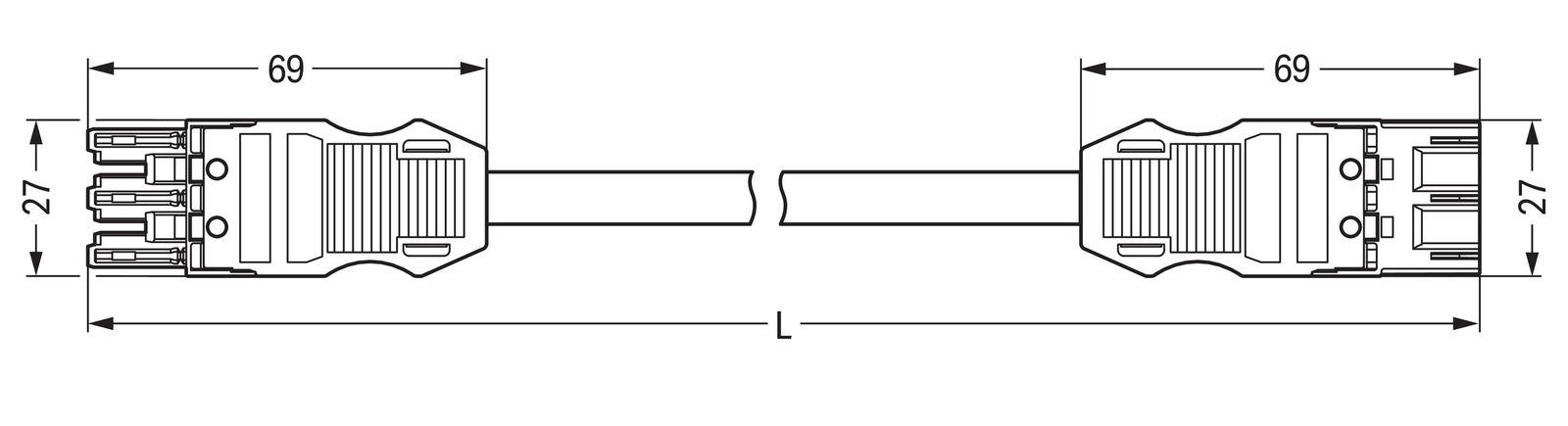

WAGO 771-9993/016-202
Systemverbindung 3p Serie 771 H05Z1Z1-F 3x1,5qmm L2000mm ws Buchse Stecker hfrArt der Verriegelung | separat |
---|---|
Art der konfektionierten Leitung | Verbindungskabel |
Ausführung Seite 1 | Buchse |
Ausführung Seite 2 | Stecker |
Bemessungsspannung | 250 V |
Bemessungsstoßspannung | 4 kV |
Bemessungsstrom | 16 A |
Brandlast | 16.34167 kWh |
Brandverhalten nach EN 13501-6: Klasse | Eca |
Durchgangswiderstand | 3 |
Farbe der Codierung/Kontakteinsatz | weiß |
Gehäusefarbe | weiß |
Gesamtlänge | 2000 mm |
Halogenfrei | ja |
Isolierteil dauertemperaturbeständig bis | 105 °C |
Kabeldurchmesser | 8.1 - 8.1 mm |
Kabeltyp | H05Z1Z1-F |
Leiterendenbehandlung | ultraschallverdichtete Aderenden |
Leiternennquerschnitt | 1.5 mm² |
Leitung dauertemperaturbeständig bis | 70 °C |
Mantel-Farbe | weiß |
Max. Betriebstemperatur am Leiter | 75 °C |
Mechanische Codierung | ja |
Pol-Kennzeichnung | L, N, PE |
Polzahl | 3 |
Schutzart (IP) | IP20 |
Verschmutzungsgrad | 3 |
WAGO Systemverbindung 3p Serie 771 H05Z1Z1-F 3x1,5qmm L2000mm ws Buchse Stecker hfr
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 3-polig: Kod. A: H05Z1Z1-F 3G 1,5 mm²: 2 m: 1,50 mm²: weiß konfektionierte Anschlussleitung WINSTA MIDI Kodierung A Die konfektionierte Anschlussleitung WINSTA MIDI 3-polig gewährleistet die schnelle und sichere Montage. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem bestimmten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Dank der farblichen und mechanischen Kodierung A der WINSTA MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. WINSTA MIDI mit der Push-in CAGE CLAMP -Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation schnell, sicher und maximal flexibel ausführen können. Die Gebäudesicherheit muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt. Die konfektionierte Anschlussleitung ist halogenfrei. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig wurde der Brandschutz gesteigert, da halogenfreie Materialien nur schwer zu entzünden sind. Stecken statt Schrauben konfektionierte Leitungen von WAGO Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem Stecker. Das WINSTA -Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Schutzart IP20 von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten deutlich vereinfacht. Fehlerfreiheit durch Fehlsteckschutz für Steuerungen in der Automation für eine große Anzahl von Verwendungszwecken flexible und platzsparende Verlegung strukturierte
Art der Verriegelung | separat |
---|---|
Art der konfektionierten Leitung | Verbindungskabel |
Ausführung Seite 1 | Buchse |
Ausführung Seite 2 | Stecker |
Bemessungsspannung | 250 V |
Bemessungsstoßspannung | 4 kV |
Bemessungsstrom | 16 A |
Brandlast | 16.34167 kWh |
Brandverhalten nach EN 13501-6: Klasse | Eca |
Durchgangswiderstand | 3 |
Farbe der Codierung/Kontakteinsatz | weiß |
Gehäusefarbe | weiß |
Gesamtlänge | 2000 mm |
Halogenfrei | ja |
Isolierteil dauertemperaturbeständig bis | 105 °C |
Kabeldurchmesser | 8.1 - 8.1 mm |
Kabeltyp | H05Z1Z1-F |
Leiterendenbehandlung | ultraschallverdichtete Aderenden |
Leiternennquerschnitt | 1.5 mm² |
Leitung dauertemperaturbeständig bis | 70 °C |
Mantel-Farbe | weiß |
Max. Betriebstemperatur am Leiter | 75 °C |
Mechanische Codierung | ja |
Pol-Kennzeichnung | L, N, PE |
Polzahl | 3 |
Schutzart (IP) | IP20 |
Verschmutzungsgrad | 3 |
WAGO Systemverbindung 3p Serie 771 H05Z1Z1-F 3x1,5qmm L2000mm ws Buchse Stecker hfr
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 3-polig: Kod. A: H05Z1Z1-F 3G 1,5 mm²: 2 m: 1,50 mm²: weiß konfektionierte Anschlussleitung WINSTA MIDI Kodierung A Die konfektionierte Anschlussleitung WINSTA MIDI 3-polig gewährleistet die schnelle und sichere Montage. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem bestimmten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Dank der farblichen und mechanischen Kodierung A der WINSTA MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. WINSTA MIDI mit der Push-in CAGE CLAMP -Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation schnell, sicher und maximal flexibel ausführen können. Die Gebäudesicherheit muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt. Die konfektionierte Anschlussleitung ist halogenfrei. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig wurde der Brandschutz gesteigert, da halogenfreie Materialien nur schwer zu entzünden sind. Stecken statt Schrauben konfektionierte Leitungen von WAGO Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem Stecker. Das WINSTA -Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Schutzart IP20 von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten deutlich vereinfacht. Fehlerfreiheit durch Fehlsteckschutz für Steuerungen in der Automation für eine große Anzahl von Verwendungszwecken flexible und platzsparende Verlegung strukturierte
Artikelnummer | 4501078 |
---|---|
Hersteller | WAGO |
Originalbezeichnung | 771-9993/016-202 |
Werksnummer | 771-9993/016-202 |
EAN | 4044918587419 |
Zolltarifnummer | 85444290 |
Lagerart | Beschaffungsware |
