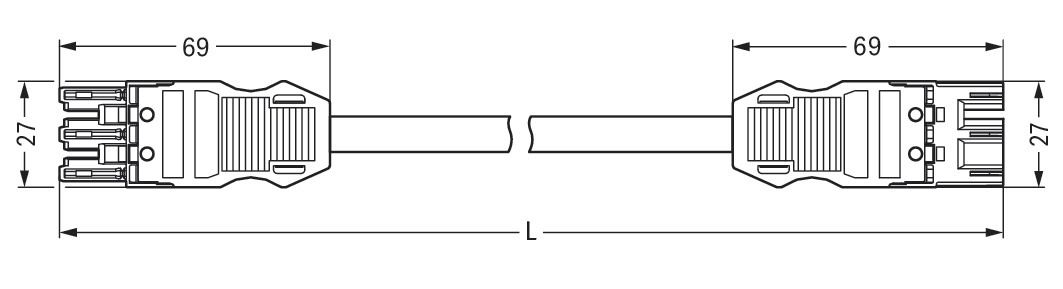

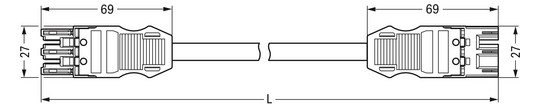

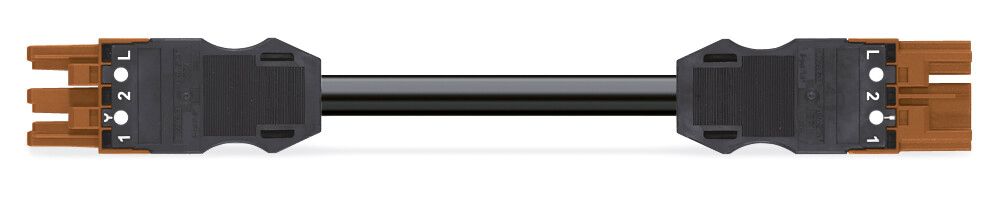

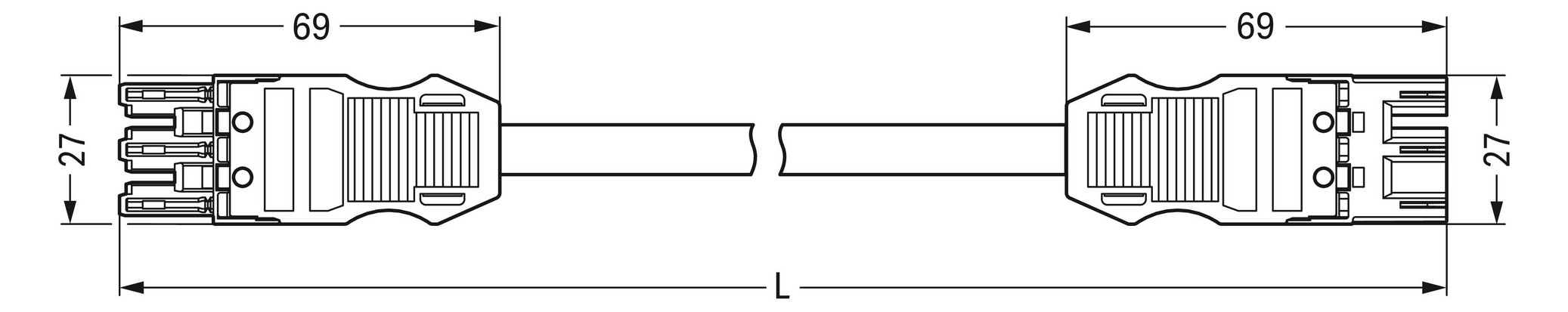

WAGO 771-9973/016-405

Systemverbindung 3p Serie 771 H05Z1Z1-F 3x1,5qmm L4000mm sw Buchse Stecker hfr

WAGO 771-9973/016-405

Systemverbindung 3p Serie 771 H05Z1Z1-F 3x1,5qmm L4000mm sw Buchse Stecker hfr
Artikelnummer 2759998
Umverpackung
1
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 Stecker
Bemessungsspannung 250 V
Bemessungsstoßspannung 4 kV
Bemessungsstrom 16 A
Brandlast 33.03778 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz braun
Gehäusefarbe schwarz
Gesamtlänge 4000 mm
Halogenfrei ja
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 7.2 - 7.2 mm
Kabeltyp H05Z1Z1-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 1.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Polzahl 3
Schutzart (IP) IP20
Verschmutzungsgrad 3

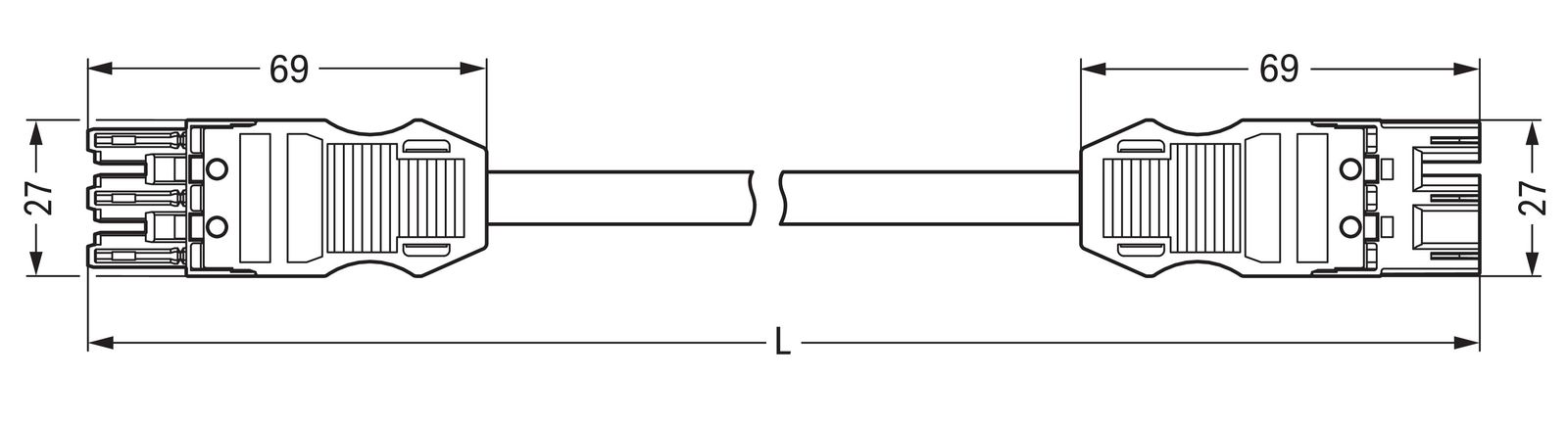

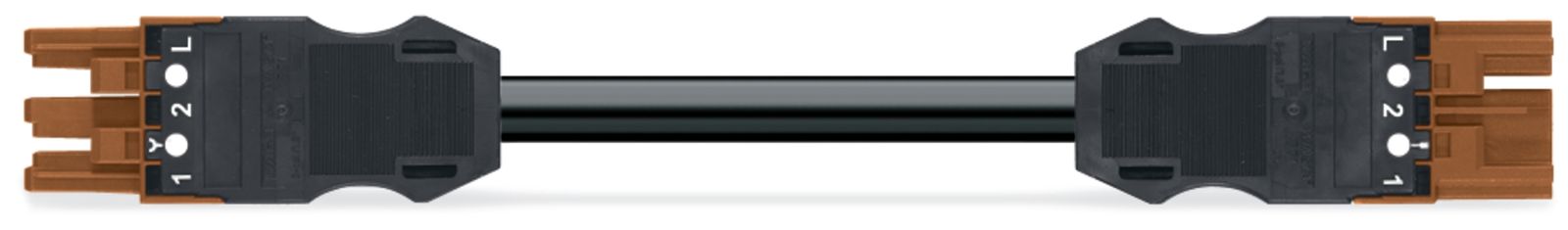

WAGO Systemverbindung 3p Serie 771 H05Z1Z1-F 3x1,5qmm L4000mm sw Buchse Stecker hfr
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 3-polig: Kod. S: H05Z1Z1-F 3x1,5 mm²: 4 m: 1,50 mm²: braun konfektionierte Anschlussleitung WINSTA MIDI Bemessungsstrom 16 A Die konfektionierte Anschlussleitung WINSTA MIDI 3-polig schafft die Voraussetzung für die Installation eindrähtiger und feindrähtiger Leiter. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an variable Anforderungen in Sekunden. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Steckdosen und Lichtschalter werden mit Hilfe der WINSTA MIDI-Installationssteckverbinder mit Kodierung S in Braun ins System integriert. WINSTA MIDI mit der Push-in CAGE CLAMP -Federanschlusstechnik ist ein Synonym für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation schnell, sicher und maximal flexibel ausführen können. Laut BauPVo ist bei der Sicherheit von Gebäuden auch die Brandklasse der im Bau verwendeten Leitungen maßgebend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Der Verzicht auf den Zusatz von Halogenen bei der Herstellung dieser konfektionierten Anschlussleitung steigert den Brandschutz und minimiert die Umweltbelastung wesentlich. Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO Bestückt ist die konfektionierte Leitung mit einer Buchse und einem Stecker. WINSTA ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Brandklasse E senken den Serviceaufwand und vermeiden unnötige Stillstände. fehlsteckgeschützter Installationssteckverbinder einfache Schaltungen für Wechselstromanwendungen dezentraler Komponenten einbaufertig,
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 Stecker
Bemessungsspannung 250 V
Bemessungsstoßspannung 4 kV
Bemessungsstrom 16 A
Brandlast 33.03778 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz braun
Gehäusefarbe schwarz
Gesamtlänge 4000 mm
Halogenfrei ja
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 7.2 - 7.2 mm
Kabeltyp H05Z1Z1-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 1.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Polzahl 3
Schutzart (IP) IP20
Verschmutzungsgrad 3
WAGO Systemverbindung 3p Serie 771 H05Z1Z1-F 3x1,5qmm L4000mm sw Buchse Stecker hfr
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 3-polig: Kod. S: H05Z1Z1-F 3x1,5 mm²: 4 m: 1,50 mm²: braun konfektionierte Anschlussleitung WINSTA MIDI Bemessungsstrom 16 A Die konfektionierte Anschlussleitung WINSTA MIDI 3-polig schafft die Voraussetzung für die Installation eindrähtiger und feindrähtiger Leiter. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an variable Anforderungen in Sekunden. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Steckdosen und Lichtschalter werden mit Hilfe der WINSTA MIDI-Installationssteckverbinder mit Kodierung S in Braun ins System integriert. WINSTA MIDI mit der Push-in CAGE CLAMP -Federanschlusstechnik ist ein Synonym für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation schnell, sicher und maximal flexibel ausführen können. Laut BauPVo ist bei der Sicherheit von Gebäuden auch die Brandklasse der im Bau verwendeten Leitungen maßgebend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Der Verzicht auf den Zusatz von Halogenen bei der Herstellung dieser konfektionierten Anschlussleitung steigert den Brandschutz und minimiert die Umweltbelastung wesentlich. Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO Bestückt ist die konfektionierte Leitung mit einer Buchse und einem Stecker. WINSTA ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Brandklasse E senken den Serviceaufwand und vermeiden unnötige Stillstände. fehlsteckgeschützter Installationssteckverbinder einfache Schaltungen für Wechselstromanwendungen dezentraler Komponenten einbaufertig,
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 2759998
Hersteller WAGO
Originalbezeichnung 771-9973/016-405
Werksnummer 771-9973/016-405
EAN 4050821313090
Zolltarifnummer 85444290
Lagerart Beschaffungsware
