WAGO 771-9993/216-802

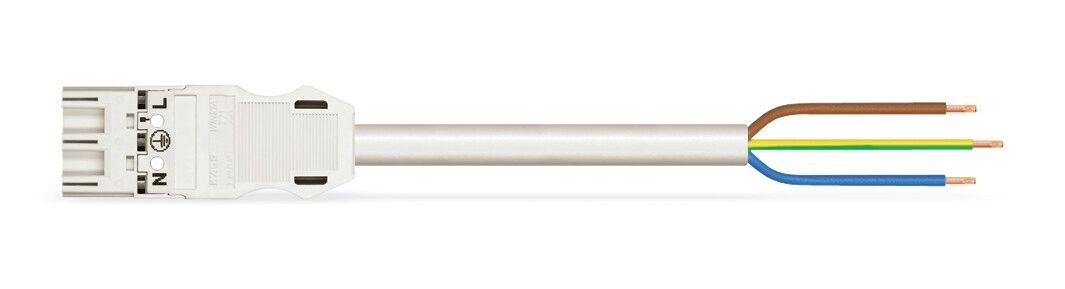

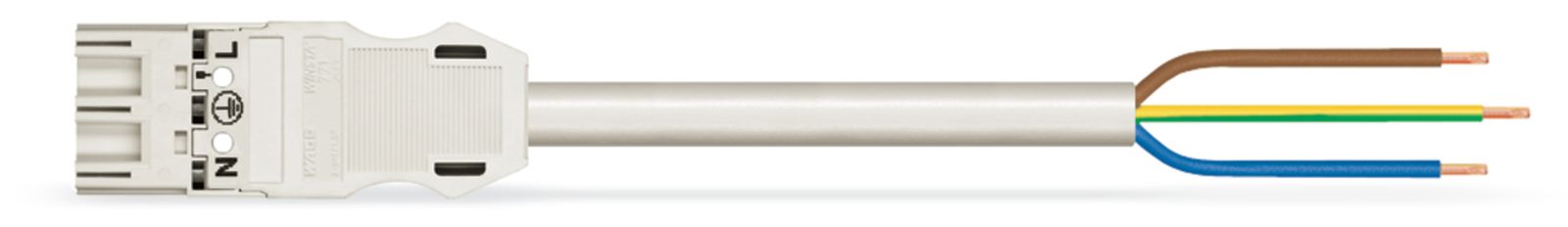

Systemverbindung 3p Serie 771 H05Z1Z1-F 3x1,5qmm L8000mm ws Stecker fr.Ende hfr

WAGO 771-9993/216-802

Systemverbindung 3p Serie 771 H05Z1Z1-F 3x1,5qmm L8000mm ws Stecker fr.Ende hfr
Artikelnummer 4500944

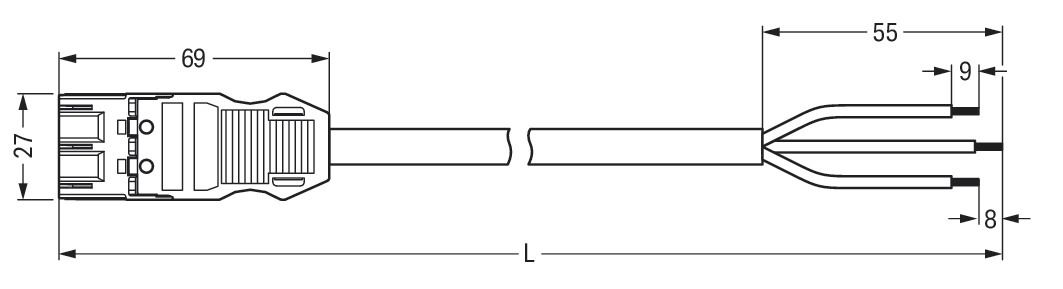

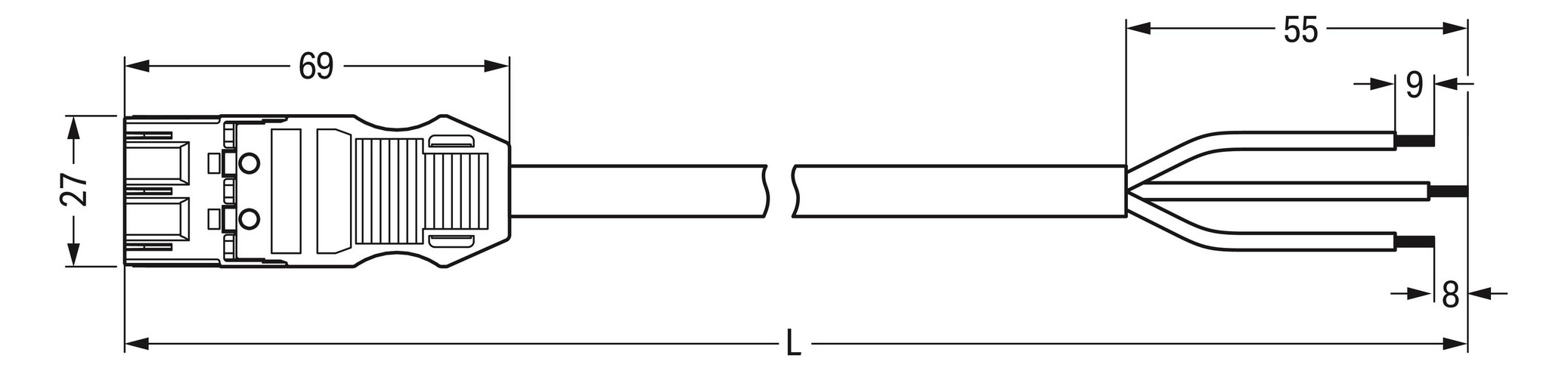

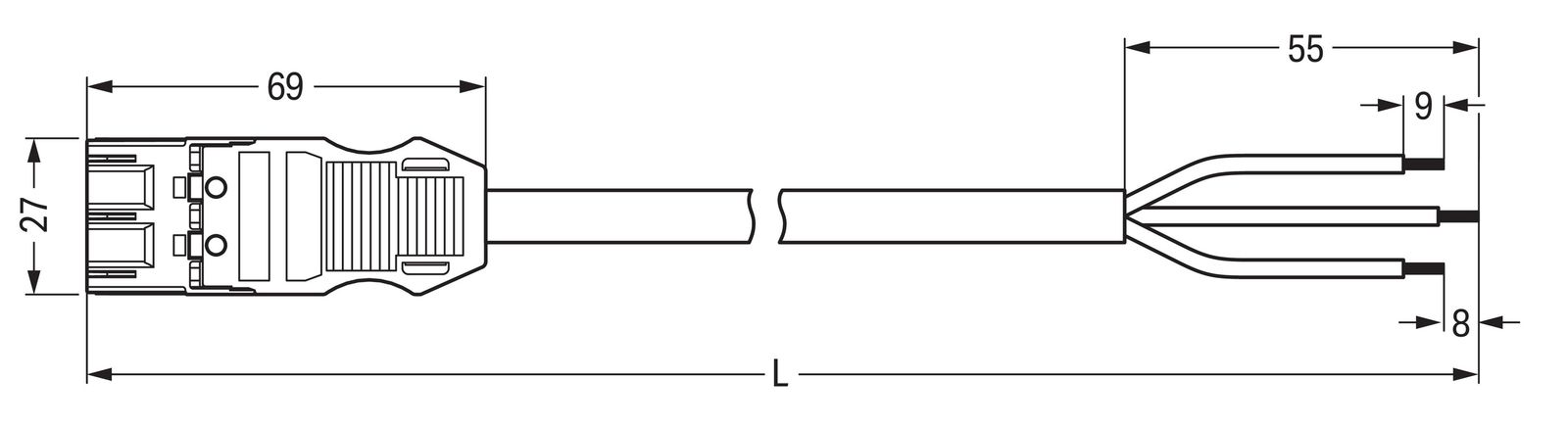

Abisolierlänge 9 mm
Abmantellänge 55 mm
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Stecker
Ausführung Seite 2 freies Leitungsende
Bemessungsspannung 250 V
Bemessungsstoßspannung 4 kV
Bemessungsstrom 16 A
Brandlast 3.58944 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz weiß
Gehäusefarbe weiß
Gesamtlänge 8000 mm
Halogenfrei ja
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 8.1 - 8.1 mm
Kabeltyp H05Z1Z1-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 1.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe weiß
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung L, N, PE
Polzahl 3
Schutzart (IP) IP20
Verschmutzungsgrad 3
WAGO Systemverbindung 3p Serie 771 H05Z1Z1-F 3x1,5qmm L8000mm ws Stecker fr.Ende hfr
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Stecker/offenes Ende: 3-polig: Kod. A: H05Z1Z1-F 3G 1,5 mm²: 8 m: 1,50 mm²: weiß konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20. Installationssteckverbinder von WAGO werden verwendet, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem definierten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Dank der farblichen und mechanischen Kodierung A der WINSTA MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Vollkommene Flexibilität bei der Installation von Anwendungen erlaubt Ihnen die Produktfamilie WINSTA MIDI. Sie leistet durch die Push-in CAGE CLAMP -Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die verschiedenen Planungen flexibel und individuell gerecht wird. Die Gebäudesicherheit muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt. Der Verzicht auf den Zusatz von Halogenen bei der Produktion dieser konfektionierten Anschlussleitung steigert den Brandschutz und minimiert die Umweltbelastung wesentlich. Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO Ausgestattet ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. Mit dem Steckverbindersystem WINSTA wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Wählen Sie Haltbarkeit und Qualität – mit Brandklasse E von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht. Fehlerfreiheit durch Fehlsteckschutz für Steuerungen in der Automation für jede Anwendung geeignet kundenspezifische Lösungen komfortable
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Abisolierlänge 9 mm
Abmantellänge 55 mm
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Stecker
Ausführung Seite 2 freies Leitungsende
Bemessungsspannung 250 V
Bemessungsstoßspannung 4 kV
Bemessungsstrom 16 A
Brandlast 3.58944 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz weiß
Gehäusefarbe weiß
Gesamtlänge 8000 mm
Halogenfrei ja
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 8.1 - 8.1 mm
Kabeltyp H05Z1Z1-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 1.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe weiß
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung L, N, PE
Polzahl 3
Schutzart (IP) IP20
Verschmutzungsgrad 3
WAGO Systemverbindung 3p Serie 771 H05Z1Z1-F 3x1,5qmm L8000mm ws Stecker fr.Ende hfr
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Stecker/offenes Ende: 3-polig: Kod. A: H05Z1Z1-F 3G 1,5 mm²: 8 m: 1,50 mm²: weiß konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20. Installationssteckverbinder von WAGO werden verwendet, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem definierten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Dank der farblichen und mechanischen Kodierung A der WINSTA MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Vollkommene Flexibilität bei der Installation von Anwendungen erlaubt Ihnen die Produktfamilie WINSTA MIDI. Sie leistet durch die Push-in CAGE CLAMP -Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die verschiedenen Planungen flexibel und individuell gerecht wird. Die Gebäudesicherheit muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt. Der Verzicht auf den Zusatz von Halogenen bei der Produktion dieser konfektionierten Anschlussleitung steigert den Brandschutz und minimiert die Umweltbelastung wesentlich. Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO Ausgestattet ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. Mit dem Steckverbindersystem WINSTA wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Wählen Sie Haltbarkeit und Qualität – mit Brandklasse E von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht. Fehlerfreiheit durch Fehlsteckschutz für Steuerungen in der Automation für jede Anwendung geeignet kundenspezifische Lösungen komfortable
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 4500944
Hersteller WAGO
Originalbezeichnung 771-9993/216-802
Werksnummer 771-9993/216-802
EAN 4044918273121
Zolltarifnummer 85444290
