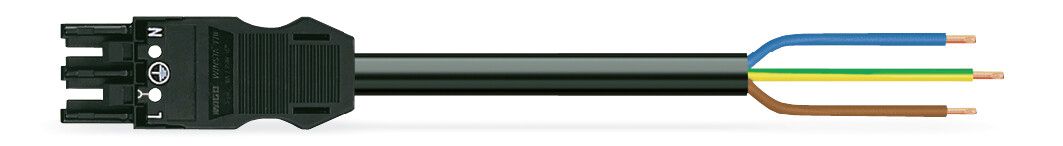

WAGO 771-9993/117-701

Systemverbindung 3p Serie 771 H05Z1Z1-F 3x2,5qmm L7000mm sw Buchse fr.Ende hfr

WAGO 771-9993/117-701

Systemverbindung 3p Serie 771 H05Z1Z1-F 3x2,5qmm L7000mm sw Buchse fr.Ende hfr
Artikelnummer 4500864
Umverpackung
10

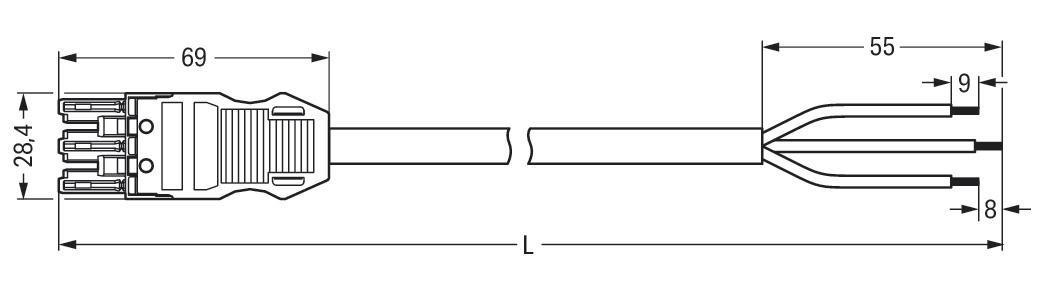

Abisolierlänge 9 mm
Abmantellänge 55 mm
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 freies Leitungsende
Bemessungsspannung 250 V
Bemessungsstoßspannung 4 kV
Bemessungsstrom 20 A
Brandlast 58.2275 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz schwarz
Gehäusefarbe schwarz
Gesamtlänge 7000 mm
Halogenfrei ja
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 10.1 - 10.1 mm
Kabeltyp H05Z1Z1-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 2.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung L, N, PE
Polzahl 3
Schutzart (IP) IP20
Verschmutzungsgrad 3
WAGO Systemverbindung 3p Serie 771 H05Z1Z1-F 3x2,5qmm L7000mm sw Buchse fr.Ende hfr
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Buchse/offenes Ende: 3-polig: Kod. A: H05Z1Z1-F 3G 2,5 mm²: 7 m: 2,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA MIDI Bemessungsstrom 20 A Die konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 gewährleistet die zügige und fachgerechte Montage. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Vorgaben an eine Installation wiederholen oder in einem bestimmten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Allgemeine Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA MIDI-Installationssteckverbindern mit Kodierung A umsetzen. Der Installationssteckverbinder kann bei elektrischen Strömen bis 20 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. WINSTA MIDI mit der Push-in CAGE CLAMP -Federanschlusstechnik ist ein Synonym für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation flexibel, einfach, schnell und sicher ausführen können. Laut BauPVo ist bei der Sicherheit von Gebäuden auch die Brandklasse der beim Bau verwendeten Leitungen bestimmend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Das Weglassen von Halogenen als Zusatz bei der Produktion dieser konfektionierten Anschlussleitung steigert den Brandschutz und minimiert die Belastung der Umwelt spürbar. Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO Mit einer Buchse und einem offenen Leitungsende ist die Leitung konfektioniert. Das WINSTA -Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Zugentlastungsgehäuse von WAGO. effektiver Fehlsteckschutz einfache Schaltungen zur Anwendung in vielen allgemeinen Netzanwendungen einbaufertig, sofort nutzbar
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Abisolierlänge 9 mm
Abmantellänge 55 mm
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 freies Leitungsende
Bemessungsspannung 250 V
Bemessungsstoßspannung 4 kV
Bemessungsstrom 20 A
Brandlast 58.2275 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz schwarz
Gehäusefarbe schwarz
Gesamtlänge 7000 mm
Halogenfrei ja
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 10.1 - 10.1 mm
Kabeltyp H05Z1Z1-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 2.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung L, N, PE
Polzahl 3
Schutzart (IP) IP20
Verschmutzungsgrad 3
WAGO Systemverbindung 3p Serie 771 H05Z1Z1-F 3x2,5qmm L7000mm sw Buchse fr.Ende hfr
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Buchse/offenes Ende: 3-polig: Kod. A: H05Z1Z1-F 3G 2,5 mm²: 7 m: 2,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA MIDI Bemessungsstrom 20 A Die konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 gewährleistet die zügige und fachgerechte Montage. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Vorgaben an eine Installation wiederholen oder in einem bestimmten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Allgemeine Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA MIDI-Installationssteckverbindern mit Kodierung A umsetzen. Der Installationssteckverbinder kann bei elektrischen Strömen bis 20 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. WINSTA MIDI mit der Push-in CAGE CLAMP -Federanschlusstechnik ist ein Synonym für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation flexibel, einfach, schnell und sicher ausführen können. Laut BauPVo ist bei der Sicherheit von Gebäuden auch die Brandklasse der beim Bau verwendeten Leitungen bestimmend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Das Weglassen von Halogenen als Zusatz bei der Produktion dieser konfektionierten Anschlussleitung steigert den Brandschutz und minimiert die Belastung der Umwelt spürbar. Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO Mit einer Buchse und einem offenen Leitungsende ist die Leitung konfektioniert. Das WINSTA -Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Zugentlastungsgehäuse von WAGO. effektiver Fehlsteckschutz einfache Schaltungen zur Anwendung in vielen allgemeinen Netzanwendungen einbaufertig, sofort nutzbar
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 4500864
Hersteller WAGO
Originalbezeichnung 771-9993/117-701
Werksnummer 771-9993/117-701
EAN 4044918586498
Zolltarifnummer 85444290
Lagerart Beschaffungsware
Melde Dich zuerst an, um weitere Informationen zum Bestand zu erhalten
