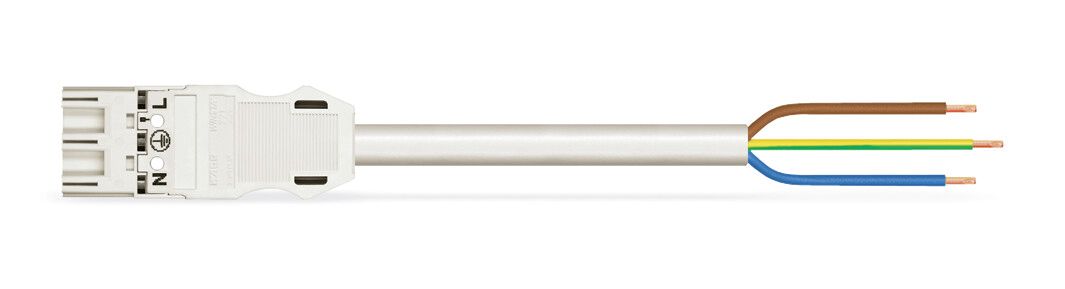

WAGO 771-9993/217-802

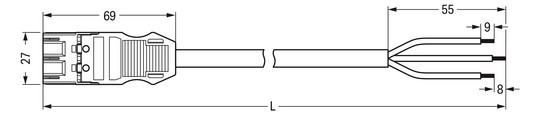

Systemverbindung 3p Serie 771 H05Z1Z1-F 3x2,5qmm L8000mm ws Stecker fr.Ende hfrAbisolierlänge | 9 mm |
---|---|
Abmantellänge | 55 mm |
Art der Verriegelung | separat |
Art der konfektionierten Leitung | Verbindungskabel |
Ausführung Seite 1 | Stecker |
Ausführung Seite 2 | freies Leitungsende |
Bemessungsspannung | 250 V |
Bemessungsstoßspannung | 4 kV |
Bemessungsstrom | 20 A |
Brandlast | 5.15056 kWh |
Brandverhalten nach EN 13501-6: Klasse | Eca |
Durchgangswiderstand | 3 |
Farbe der Codierung/Kontakteinsatz | weiß |
Gehäusefarbe | weiß |
Gesamtlänge | 8000 mm |
Halogenfrei | ja |
Isolierteil dauertemperaturbeständig bis | 105 °C |
Kabeldurchmesser | 10.1 - 10.1 mm |
Kabeltyp | H05Z1Z1-F |
Leiterendenbehandlung | ultraschallverdichtete Aderenden |
Leiternennquerschnitt | 2.5 mm² |
Leitung dauertemperaturbeständig bis | 70 °C |
Mantel-Farbe | weiß |
Max. Betriebstemperatur am Leiter | 75 °C |
Mechanische Codierung | ja |
Pol-Kennzeichnung | L, N, PE |
Polzahl | 3 |
Schutzart (IP) | IP20 |
Verschmutzungsgrad | 3 |

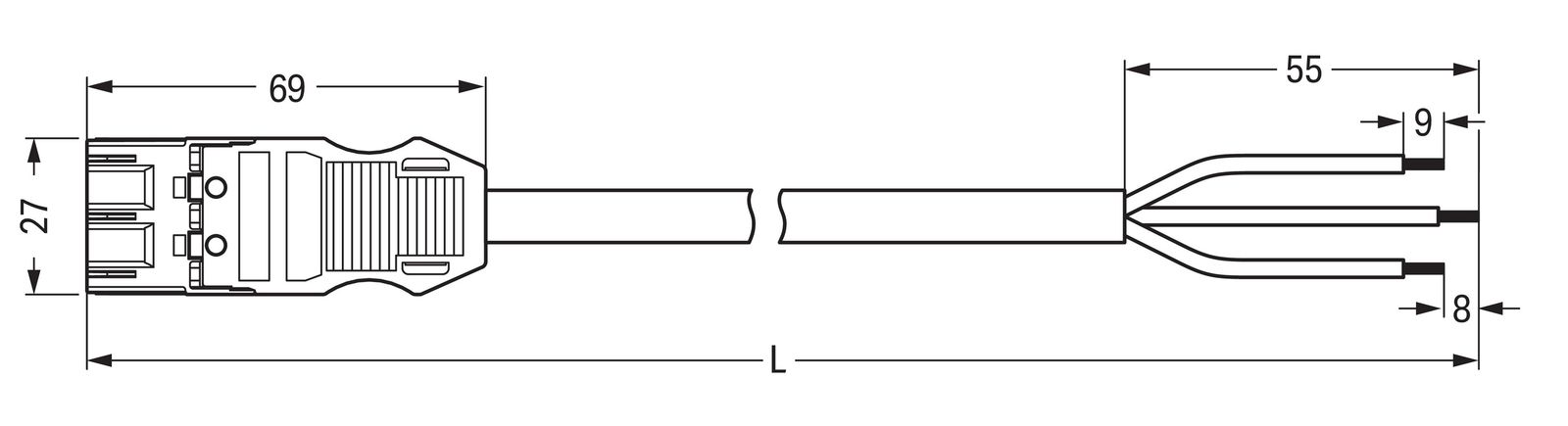

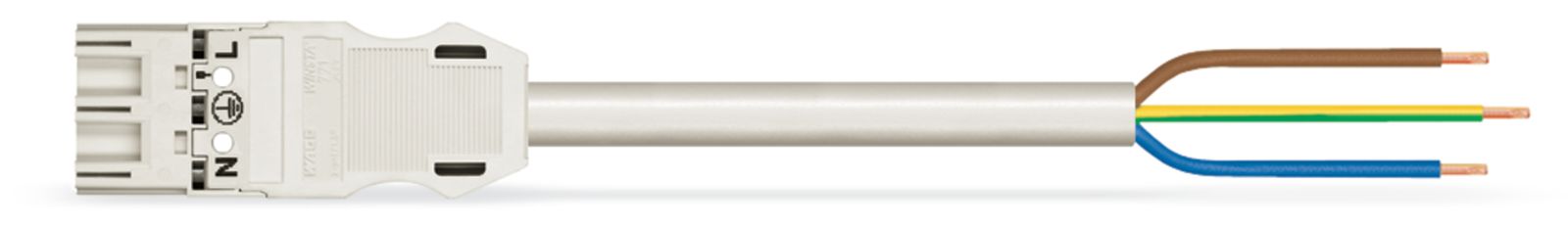

WAGO Systemverbindung 3p Serie 771 H05Z1Z1-F 3x2,5qmm L8000mm ws Stecker fr.Ende hfr
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Stecker/offenes Ende: 3-polig: Kod. A: H05Z1Z1-F 3G 2,5 mm²: 8 m: 2,50 mm²: weiß konfektionierte Anschlussleitung WINSTA MIDI 3-polig Die konfektionierte Anschlussleitung WINSTA MIDI 3-polig gewährleistet die schnelle und sichere Montage. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem definierten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder WINSTA MIDI mit Kodierung A in Schwarz oder Weiß wird normalerweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Installationssteckverbinder kann bei elektrischen Strömen bis 20 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. WINSTA MIDI mit der Push-in CAGE CLAMP -Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie die Installation individuell, leicht, zügig und sicher ausführen können. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist darum in brandschutzrelevanten Bereichen einsatzfähig. Der Verzicht auf den Zusatz von Halogenen bei der Produktion dieser konfektionierten Anschlussleitung erhöht den Brandschutz und vermindert die Belastung der Umwelt spürbar. Schnell und sicher gesteckt konfektionierte Leitungen von WAGO Bestückt ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. Mit dem Steckverbindersystem WINSTA wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Brandklasse E von WAGO. fehlsteckgeschützter Installationssteckverbinder einfache Schaltungen zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen passgenaue Abmessungen sichere und
Abisolierlänge | 9 mm |
---|---|
Abmantellänge | 55 mm |
Art der Verriegelung | separat |
Art der konfektionierten Leitung | Verbindungskabel |
Ausführung Seite 1 | Stecker |
Ausführung Seite 2 | freies Leitungsende |
Bemessungsspannung | 250 V |
Bemessungsstoßspannung | 4 kV |
Bemessungsstrom | 20 A |
Brandlast | 5.15056 kWh |
Brandverhalten nach EN 13501-6: Klasse | Eca |
Durchgangswiderstand | 3 |
Farbe der Codierung/Kontakteinsatz | weiß |
Gehäusefarbe | weiß |
Gesamtlänge | 8000 mm |
Halogenfrei | ja |
Isolierteil dauertemperaturbeständig bis | 105 °C |
Kabeldurchmesser | 10.1 - 10.1 mm |
Kabeltyp | H05Z1Z1-F |
Leiterendenbehandlung | ultraschallverdichtete Aderenden |
Leiternennquerschnitt | 2.5 mm² |
Leitung dauertemperaturbeständig bis | 70 °C |
Mantel-Farbe | weiß |
Max. Betriebstemperatur am Leiter | 75 °C |
Mechanische Codierung | ja |
Pol-Kennzeichnung | L, N, PE |
Polzahl | 3 |
Schutzart (IP) | IP20 |
Verschmutzungsgrad | 3 |
WAGO Systemverbindung 3p Serie 771 H05Z1Z1-F 3x2,5qmm L8000mm ws Stecker fr.Ende hfr
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Stecker/offenes Ende: 3-polig: Kod. A: H05Z1Z1-F 3G 2,5 mm²: 8 m: 2,50 mm²: weiß konfektionierte Anschlussleitung WINSTA MIDI 3-polig Die konfektionierte Anschlussleitung WINSTA MIDI 3-polig gewährleistet die schnelle und sichere Montage. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem definierten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder WINSTA MIDI mit Kodierung A in Schwarz oder Weiß wird normalerweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Installationssteckverbinder kann bei elektrischen Strömen bis 20 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. WINSTA MIDI mit der Push-in CAGE CLAMP -Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie die Installation individuell, leicht, zügig und sicher ausführen können. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist darum in brandschutzrelevanten Bereichen einsatzfähig. Der Verzicht auf den Zusatz von Halogenen bei der Produktion dieser konfektionierten Anschlussleitung erhöht den Brandschutz und vermindert die Belastung der Umwelt spürbar. Schnell und sicher gesteckt konfektionierte Leitungen von WAGO Bestückt ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. Mit dem Steckverbindersystem WINSTA wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Brandklasse E von WAGO. fehlsteckgeschützter Installationssteckverbinder einfache Schaltungen zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen passgenaue Abmessungen sichere und
Artikelnummer | 4500964 |
---|---|
Hersteller | WAGO |
Originalbezeichnung | 771-9993/217-802 |
Werksnummer | 771-9993/217-802 |
EAN | 4044918273213 |
Zolltarifnummer | 85444290 |
Lagerart | Beschaffungsware |
