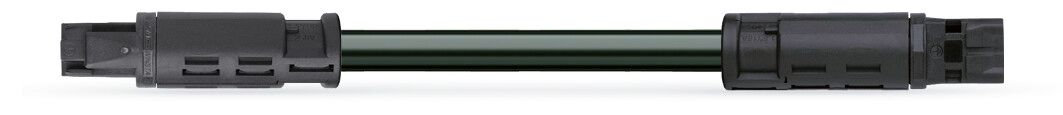

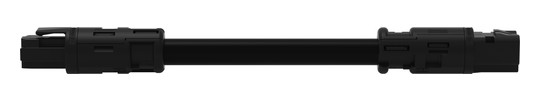

WAGO 774-9993/016-501
Systemverbindung 3p Serie 774 H05Z1Z1-F 3x1,5qmm L5000mm sw Buchse Stecker hfr
| Art der Verriegelung | separat |
|---|---|
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Buchse |
| Ausführung Seite 2 | Stecker |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 16 A |
| Brandlast | 41.224248 kWh |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| Gehäusefarbe | schwarz |

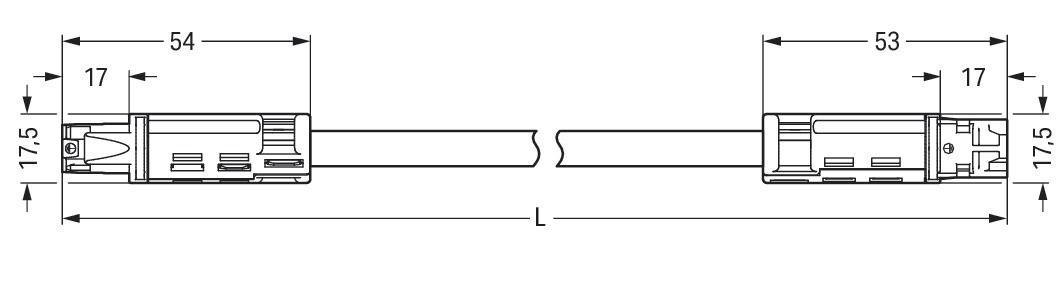

| Gesamtlänge | 5000 mm |
| Halogenfrei | ja |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Kabeldurchmesser | 8.1 - 8.1 mm |
| Kabeltyp | H05Z1Z1-F |
| Kontaktmaterial | CuSn |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Leiternennquerschnitt | 1.5 mm² |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Mantel-Farbe | schwarz |
| Max. Betriebstemperatur am Leiter | 75 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |

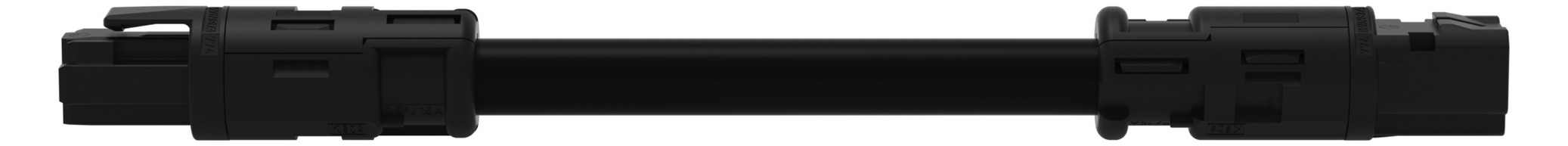

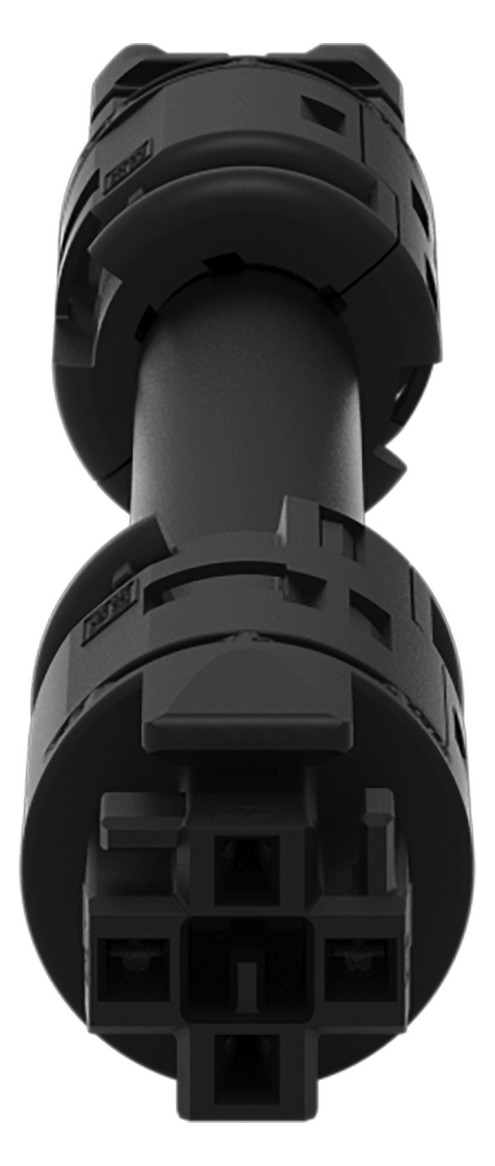

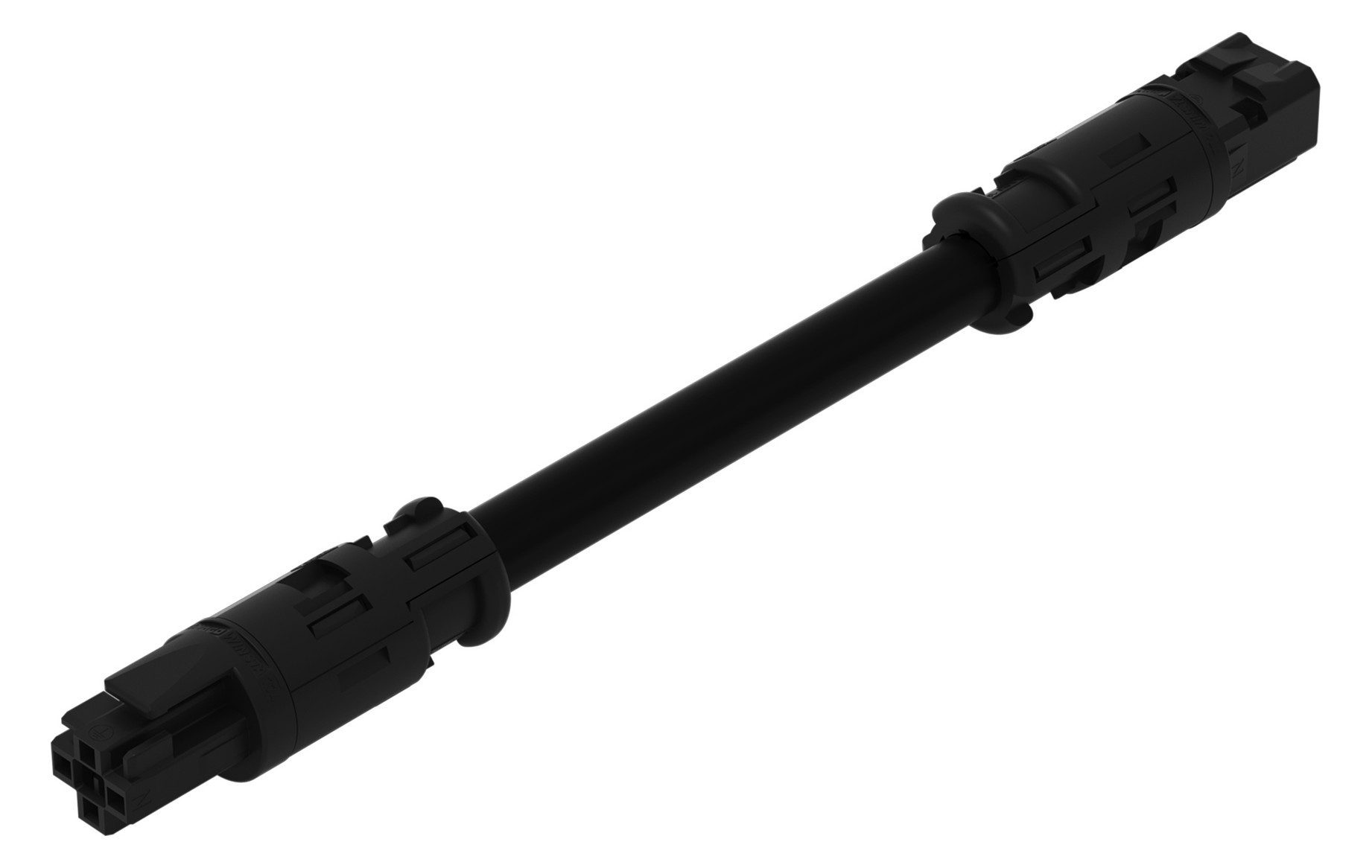

WAGO Systemverbindung 3p Serie 774 H05Z1Z1-F 3x1,5qmm L5000mm sw Buchse Stecker hfr
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 3-polig: Kod. A: H05Z1Z1-F 3G 1,5 mm²: 5 m: 1,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA RD mit Fehlsteckschutz Die konfektionierte Anschlussleitung WINSTA RD Bemessungsstrom 16 A gewährleistet die zügige und fachgerechte Montage. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an unterschiedlichste Anforderungen im Handumdrehen. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Laut der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Familie WINSTA RD fällt durch ihre runde Bauform auf, die sehr gut für den Einsatz in Leerrohren mit einem Innendurchmesser von 20 mm, wie zum Beispiel im Bereich des Baus von Fertighäusern, geeignet ist. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Abschnitten einsatzfähig. Bei der Herstellung dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Damit wird ein wichtiger Beitrag zum Klimaschutz geleistet. Stecken statt Schrauben konfektionierte Leitungen von WAGO Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem Stecker. Mit dem Steckverbindersystem WINSTA wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Verriegelungsklinke eliminieren den Serviceaufwand und vermeiden unnötige Stillstände. Fehlerfreiheit durch Fehlsteckschutz Zeitersparnis, da keine Verdrahtung auf der Baustelle notwendig zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen kundenspezifische Lösungen strukturierte
| Art der Verriegelung | separat |
|---|---|
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Buchse |
| Ausführung Seite 2 | Stecker |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 16 A |
| Brandlast | 41.224248 kWh |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| Gehäusefarbe | schwarz |

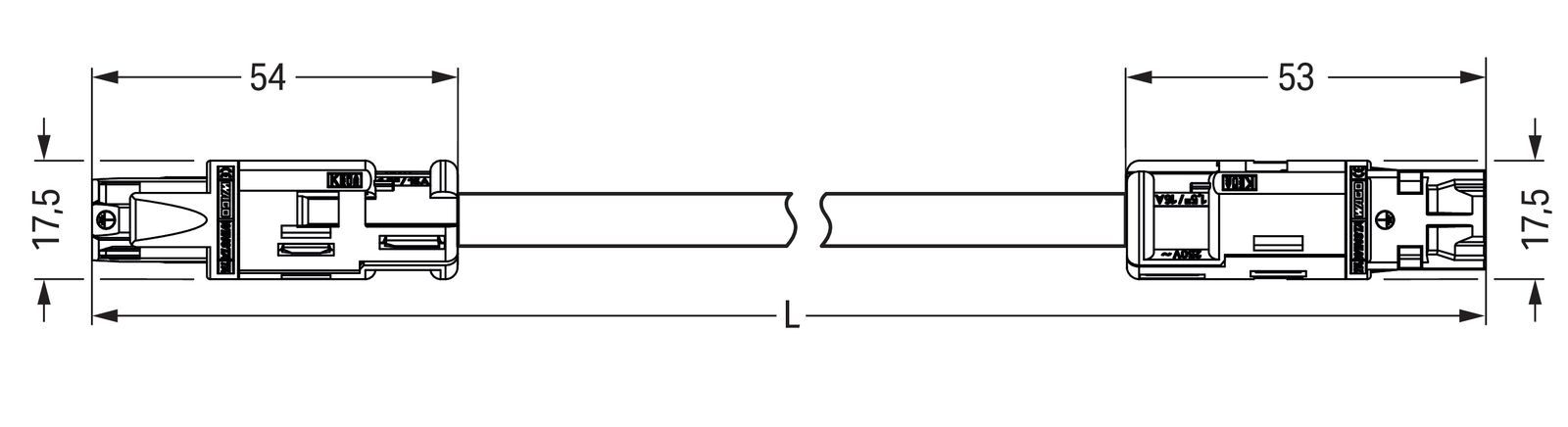

| Gesamtlänge | 5000 mm |
| Halogenfrei | ja |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Kabeldurchmesser | 8.1 - 8.1 mm |
| Kabeltyp | H05Z1Z1-F |
| Kontaktmaterial | CuSn |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Leiternennquerschnitt | 1.5 mm² |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Mantel-Farbe | schwarz |
| Max. Betriebstemperatur am Leiter | 75 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |

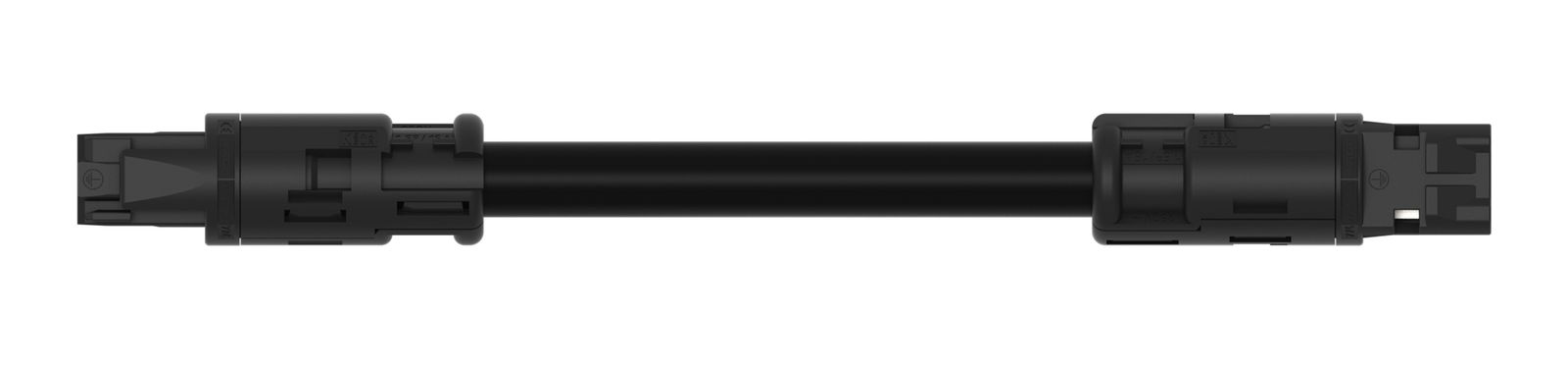

WAGO Systemverbindung 3p Serie 774 H05Z1Z1-F 3x1,5qmm L5000mm sw Buchse Stecker hfr
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 3-polig: Kod. A: H05Z1Z1-F 3G 1,5 mm²: 5 m: 1,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA RD mit Fehlsteckschutz Die konfektionierte Anschlussleitung WINSTA RD Bemessungsstrom 16 A gewährleistet die zügige und fachgerechte Montage. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an unterschiedlichste Anforderungen im Handumdrehen. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Laut der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Familie WINSTA RD fällt durch ihre runde Bauform auf, die sehr gut für den Einsatz in Leerrohren mit einem Innendurchmesser von 20 mm, wie zum Beispiel im Bereich des Baus von Fertighäusern, geeignet ist. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Abschnitten einsatzfähig. Bei der Herstellung dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Damit wird ein wichtiger Beitrag zum Klimaschutz geleistet. Stecken statt Schrauben konfektionierte Leitungen von WAGO Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem Stecker. Mit dem Steckverbindersystem WINSTA wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Verriegelungsklinke eliminieren den Serviceaufwand und vermeiden unnötige Stillstände. Fehlerfreiheit durch Fehlsteckschutz Zeitersparnis, da keine Verdrahtung auf der Baustelle notwendig zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen kundenspezifische Lösungen strukturierte
| Artikelnummer | 4501217 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 774-9993/016-501 |
| Werksnummer | 774-9993/016-501 |
| EAN | 4045454320898 |
| Zolltarifnummer | 85444290 |
| Lagerart | Beschaffungsware |
