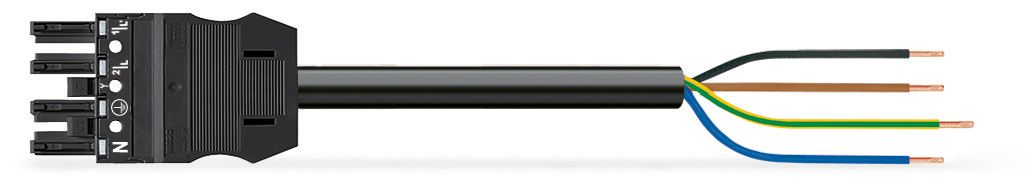

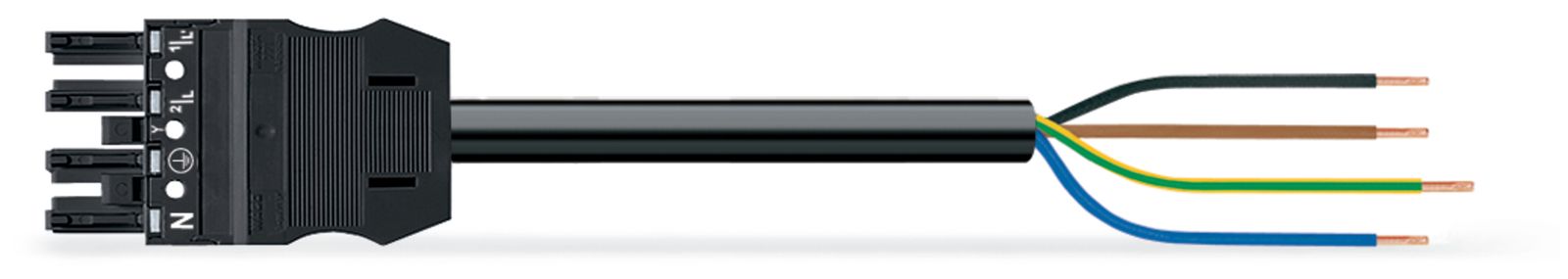

WAGO 771-9994/116-601

Systemverbindung 4p H05Z1Z1-F 1,5qmm sw L6000mm 4x1,5qmm Buchse fr.Ende 16A

WAGO 771-9994/116-601

Systemverbindung 4p H05Z1Z1-F 1,5qmm sw L6000mm 4x1,5qmm Buchse fr.Ende 16A
Artikelnummer 4500785

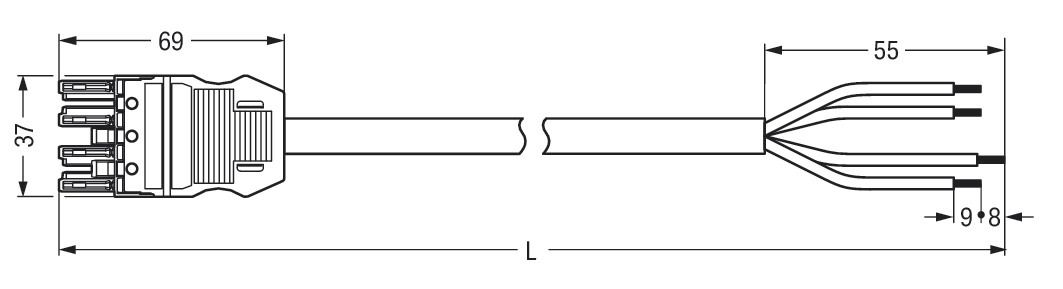

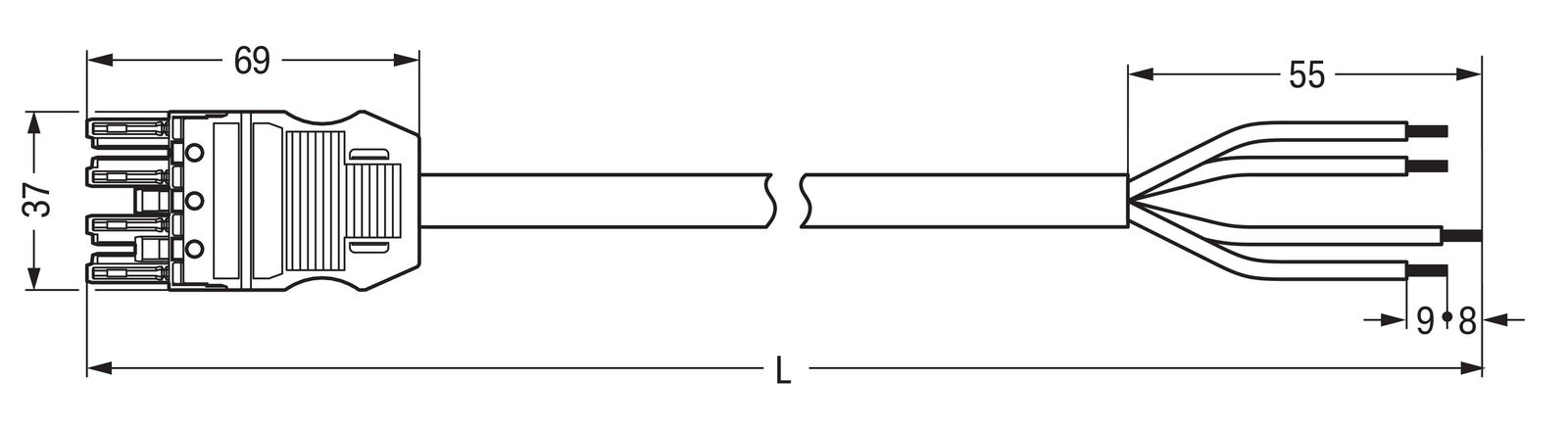

Abisolierlänge 9 mm
Abmantellänge 55 mm
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 freies Leitungsende
Bemessungsspannung 250 V
Bemessungsstoßspannung 6 kV
Bemessungsstrom 16 A
Brandlast 50.02167 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz schwarz
Gehäusefarbe schwarz
Gesamtlänge 6000 mm
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 9 - 9 mm
Kabeltyp H05Z1Z1-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 1.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung 2, N, PE, 1
Polzahl 4
Schutzart (IP) IP20
Verschmutzungsgrad 3
WAGO Systemverbindung 4p H05Z1Z1-F 1,5qmm sw L6000mm 4x1,5qmm Buchse fr.Ende 16A
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Buchse/offenes Ende: 4-polig: Kod. A: H05Z1Z1-F 4G 1,5 mm²: 6 m: 1,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA MIDI mit Fehlsteckschutz Wirksam Anschlussverbindungen stecken, statt umständlich zu schrauben: mit der konfektionierten Anschlussleitung WINSTA MIDI Kodierung A. Installationssteckverbinder von WAGO werden verwendet, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem bestimmten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Dank der farblichen und mechanischen Kodierung A der WINSTA MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Flexibilität bei der Installation von Anwendungen gewährt Ihnen unsere Produktfamilie WINSTA MIDI. Sie gewährleistet durch die Push-in CAGE CLAMP -Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Anforderungen flexibel und individuell gerecht wird. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Abschnitten einsatzfähig. Die konfektionierte Anschlussleitung ist frei von Halogenen. Damit wurde der Zusatz umweltbelastender Stoffe bei der Herstellung eliminiert. Gleichzeitig wurde der Brandschutz gesteigert, da halogenfreie Materialien nur schwer zu entzünden sind. Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO Bestückt ist die konfektionierte Leitung mit einer Buchse und einem offenen Leitungsende. WINSTA ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Entscheiden Sie sich für Haltbarkeit und Qualität – mit Schutzart IP20 von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten besonders vereinfacht. Fehlerfreiheit durch Fehlsteckschutz für Steuerungen in der Automation für eine Vielzahl von Anwendungsbereichen einbaufertig, sofort nutzbar schneller Austausch von
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Abisolierlänge 9 mm
Abmantellänge 55 mm
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 freies Leitungsende
Bemessungsspannung 250 V
Bemessungsstoßspannung 6 kV
Bemessungsstrom 16 A
Brandlast 50.02167 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz schwarz
Gehäusefarbe schwarz
Gesamtlänge 6000 mm
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 9 - 9 mm
Kabeltyp H05Z1Z1-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 1.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung 2, N, PE, 1
Polzahl 4
Schutzart (IP) IP20
Verschmutzungsgrad 3
WAGO Systemverbindung 4p H05Z1Z1-F 1,5qmm sw L6000mm 4x1,5qmm Buchse fr.Ende 16A
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Buchse/offenes Ende: 4-polig: Kod. A: H05Z1Z1-F 4G 1,5 mm²: 6 m: 1,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA MIDI mit Fehlsteckschutz Wirksam Anschlussverbindungen stecken, statt umständlich zu schrauben: mit der konfektionierten Anschlussleitung WINSTA MIDI Kodierung A. Installationssteckverbinder von WAGO werden verwendet, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem bestimmten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Dank der farblichen und mechanischen Kodierung A der WINSTA MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Flexibilität bei der Installation von Anwendungen gewährt Ihnen unsere Produktfamilie WINSTA MIDI. Sie gewährleistet durch die Push-in CAGE CLAMP -Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Anforderungen flexibel und individuell gerecht wird. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Abschnitten einsatzfähig. Die konfektionierte Anschlussleitung ist frei von Halogenen. Damit wurde der Zusatz umweltbelastender Stoffe bei der Herstellung eliminiert. Gleichzeitig wurde der Brandschutz gesteigert, da halogenfreie Materialien nur schwer zu entzünden sind. Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO Bestückt ist die konfektionierte Leitung mit einer Buchse und einem offenen Leitungsende. WINSTA ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Entscheiden Sie sich für Haltbarkeit und Qualität – mit Schutzart IP20 von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten besonders vereinfacht. Fehlerfreiheit durch Fehlsteckschutz für Steuerungen in der Automation für eine Vielzahl von Anwendungsbereichen einbaufertig, sofort nutzbar schneller Austausch von
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 4500785
Hersteller WAGO
Originalbezeichnung 771-9994/116-601
Werksnummer 771-9994/116-601
EAN 4045454526207
Zolltarifnummer 85444290
Lagerart Beschaffungsware
