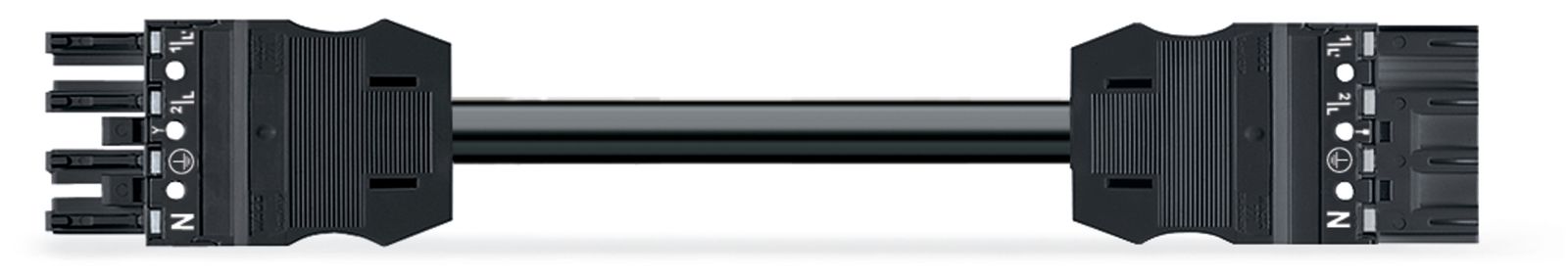

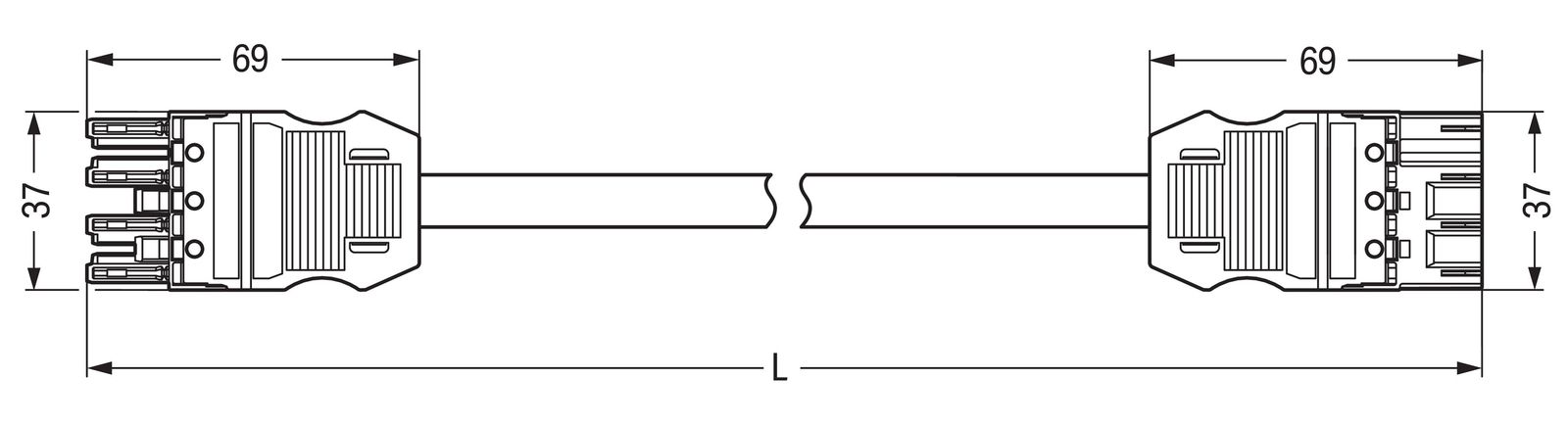

WAGO 771-9994/016-201
Systemverbindung 4p Serie 771 H05Z1Z1-F 4x1,5qmm L2000mm sw Buchse Stecker hfrArt der Verriegelung | separat |
---|---|
Art der konfektionierten Leitung | Verbindungskabel |
Ausführung Seite 1 | Buchse |
Ausführung Seite 2 | Stecker |
Bemessungsspannung | 250 V |
Bemessungsstoßspannung | 6 kV |
Bemessungsstrom | 16 A |
Brandlast | 16.62111 kWh |
Brandverhalten nach EN 13501-6: Klasse | Eca |
Durchgangswiderstand | 3 |
Farbe der Codierung/Kontakteinsatz | schwarz |
Gehäusefarbe | schwarz |
Gesamtlänge | 2000 mm |
Halogenfrei | ja |
Isolierteil dauertemperaturbeständig bis | 105 °C |
Kabeldurchmesser | 9 - 9 mm |
Kabeltyp | H05Z1Z1-F |
Leiterendenbehandlung | ultraschallverdichtete Aderenden |
Leiternennquerschnitt | 1.5 mm² |
Leitung dauertemperaturbeständig bis | 70 °C |
Mantel-Farbe | schwarz |
Max. Betriebstemperatur am Leiter | 75 °C |
Mechanische Codierung | ja |
Pol-Kennzeichnung | 2, N, PE, 1 |
Polzahl | 4 |
Schutzart (IP) | IP20 |
Verschmutzungsgrad | 3 |
WAGO Systemverbindung 4p Serie 771 H05Z1Z1-F 4x1,5qmm L2000mm sw Buchse Stecker hfr
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 4-polig: Kod. A: H05Z1Z1-F 4G 1,5 mm²: 2 m: 1,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA MIDI Bemessungsstrom 16 A Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung WINSTA MIDI Bemessungsstrom 16 A. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an verschiedenste Anforderungen in Sekunden. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Dank der farblichen und mechanischen Kodierung A der WINSTA MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Maximale Flexibilität bei der Installation bietet Ihnen unsere Produktfamilie WINSTA MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP -Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die unterschiedlichsten Planungen flexibel gerecht wird. Die Sicherheit von Gebäuden muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt. Der Verzicht auf den Zusatz von Halogenen bei der Produktion dieser konfektionierten Anschlussleitung steigert den Brandschutz und vermindert die Belastung der Umwelt deutlich. Schnell und sicher gesteckt konfektionierte Leitungen von WAGO Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. Das WINSTA -Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch effizienter, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Entscheiden Sie sich für Qualität und Haltbarkeit mit Fehlsteckschutz von WAGO werden Installationen mehrerer elektrischer Komponenten besonders vereinfacht. effektiver Fehlsteckschutz vorgefertigte Varianten für jede Netzanwendung flexible und platzsparende Verlegung
Art der Verriegelung | separat |
---|---|
Art der konfektionierten Leitung | Verbindungskabel |
Ausführung Seite 1 | Buchse |
Ausführung Seite 2 | Stecker |
Bemessungsspannung | 250 V |
Bemessungsstoßspannung | 6 kV |
Bemessungsstrom | 16 A |
Brandlast | 16.62111 kWh |
Brandverhalten nach EN 13501-6: Klasse | Eca |
Durchgangswiderstand | 3 |
Farbe der Codierung/Kontakteinsatz | schwarz |
Gehäusefarbe | schwarz |
Gesamtlänge | 2000 mm |
Halogenfrei | ja |
Isolierteil dauertemperaturbeständig bis | 105 °C |
Kabeldurchmesser | 9 - 9 mm |
Kabeltyp | H05Z1Z1-F |
Leiterendenbehandlung | ultraschallverdichtete Aderenden |
Leiternennquerschnitt | 1.5 mm² |
Leitung dauertemperaturbeständig bis | 70 °C |
Mantel-Farbe | schwarz |
Max. Betriebstemperatur am Leiter | 75 °C |
Mechanische Codierung | ja |
Pol-Kennzeichnung | 2, N, PE, 1 |
Polzahl | 4 |
Schutzart (IP) | IP20 |
Verschmutzungsgrad | 3 |
WAGO Systemverbindung 4p Serie 771 H05Z1Z1-F 4x1,5qmm L2000mm sw Buchse Stecker hfr
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 4-polig: Kod. A: H05Z1Z1-F 4G 1,5 mm²: 2 m: 1,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA MIDI Bemessungsstrom 16 A Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung WINSTA MIDI Bemessungsstrom 16 A. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an verschiedenste Anforderungen in Sekunden. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Dank der farblichen und mechanischen Kodierung A der WINSTA MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Maximale Flexibilität bei der Installation bietet Ihnen unsere Produktfamilie WINSTA MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP -Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die unterschiedlichsten Planungen flexibel gerecht wird. Die Sicherheit von Gebäuden muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt. Der Verzicht auf den Zusatz von Halogenen bei der Produktion dieser konfektionierten Anschlussleitung steigert den Brandschutz und vermindert die Belastung der Umwelt deutlich. Schnell und sicher gesteckt konfektionierte Leitungen von WAGO Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. Das WINSTA -Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch effizienter, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Entscheiden Sie sich für Qualität und Haltbarkeit mit Fehlsteckschutz von WAGO werden Installationen mehrerer elektrischer Komponenten besonders vereinfacht. effektiver Fehlsteckschutz vorgefertigte Varianten für jede Netzanwendung flexible und platzsparende Verlegung
Artikelnummer | 4501091 |
---|---|
Hersteller | WAGO |
Originalbezeichnung | 771-9994/016-201 |
Werksnummer | 771-9994/016-201 |
EAN | 4045454526047 |
Zolltarifnummer | 85444290 |
Lagerart | Beschaffungsware |
