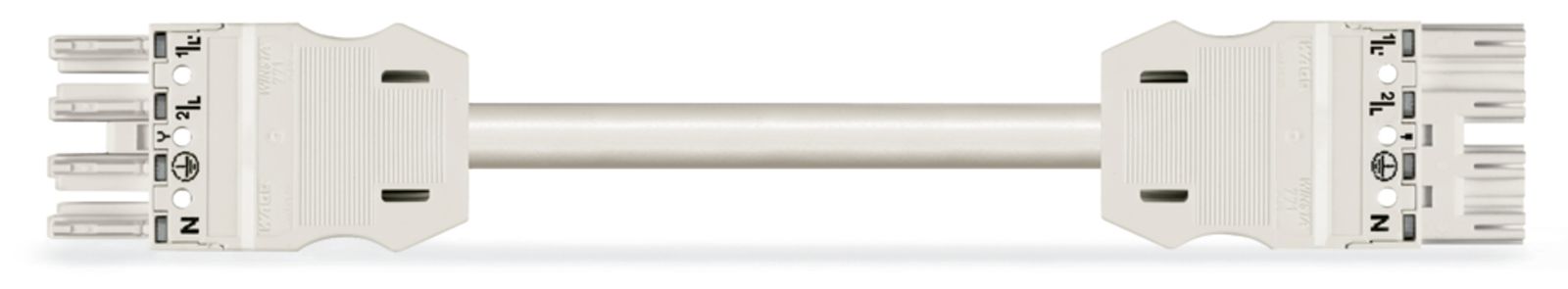

WAGO 771-9994/016-702

Systemverbindung 4p Serie 771 H05Z1Z1-F 4x1,5qmm L7000mm ws Buchse Stecker hfr

WAGO 771-9994/016-702

Systemverbindung 4p Serie 771 H05Z1Z1-F 4x1,5qmm L7000mm ws Buchse Stecker hfr
Artikelnummer 4501322
Umverpackung
10
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 Stecker
Bemessungsspannung 250 V
Bemessungsstoßspannung 6 kV
Bemessungsstrom 16 A
Brandlast 3.72944 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz weiß
Gehäusefarbe weiß

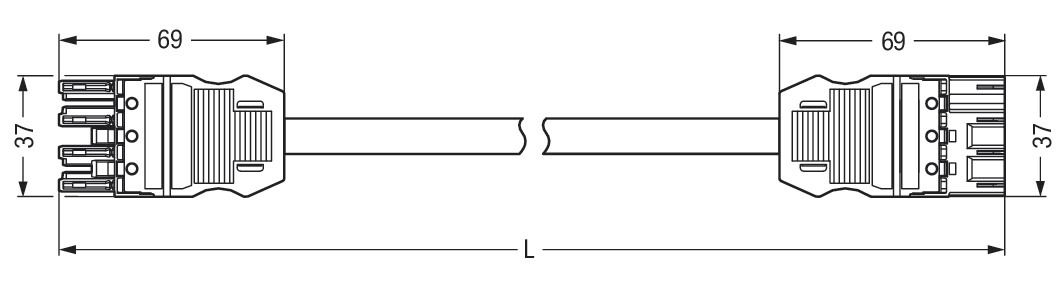

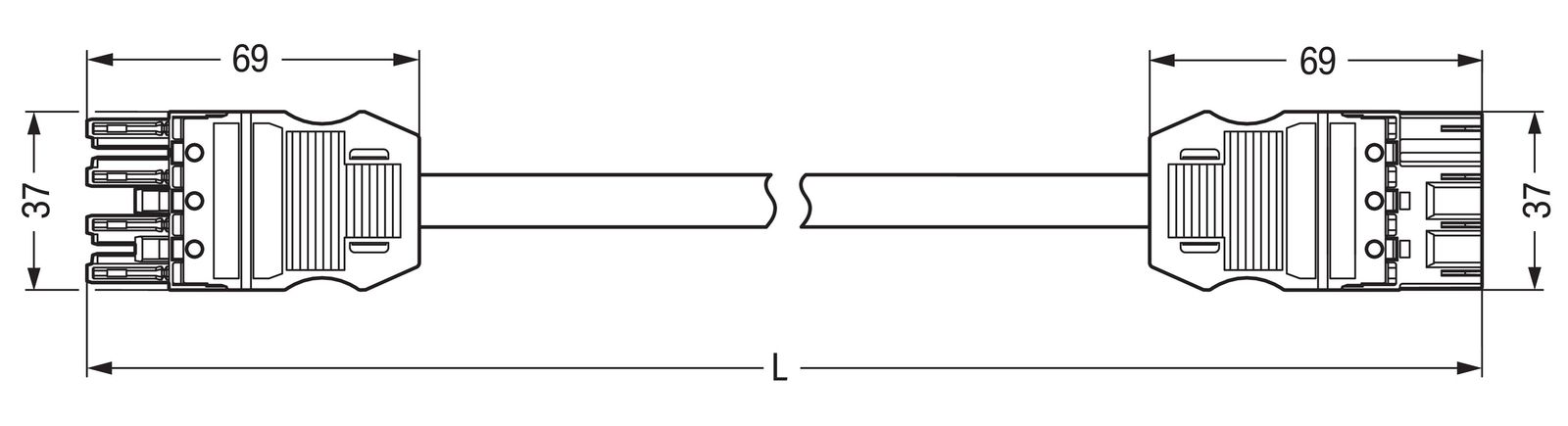

Gesamtlänge 7000 mm
Halogenfrei ja
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 9 - 9 mm
Kabeltyp H05Z1Z1-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 1.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe weiß
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung 2, N, PE, 1
Polzahl 4
Schutzart (IP) IP20
Verschmutzungsgrad 3
WAGO Systemverbindung 4p Serie 771 H05Z1Z1-F 4x1,5qmm L7000mm ws Buchse Stecker hfr
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 4-polig: Kod. A: H05Z1Z1-F 4G 1,5 mm²: 7 m: 1,50 mm²: weiß konfektionierte Anschlussleitung WINSTA MIDI Kodierung A Effizient Anschlussverbindungen stecken, statt aufwendig zu verschrauben: mit der konfektionierten Anschlussleitung WINSTA MIDI 4-polig. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an variable Anforderungen in Sekunden. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder WINSTA MIDI mit Kodierung A in Schwarz oder Weiß wird üblicherweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Flexibilität bei der Installation gewährt Ihnen unsere Produktfamilie WINSTA MIDI. Sie gewährt durch die Push-in CAGE CLAMP -Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die allen Planungen flexibel und individuell gerecht wird. Die Gebäudesicherheit muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt. Die konfektionierte Anschlussleitung ist frei von Halogenen. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig erhöht sich der Brandschutz, da halogenfreie Materialien schwer entflammbar sind. Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem Stecker. Mit dem Steckverbindersystem WINSTA wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Brandklasse E eliminieren den Serviceaufwand und vermeiden unnötige Stillstände. fehlsteckgeschützter Installationssteckverbinder einfache Schaltungen für eine große Anzahl von Verwendungszwecken passgenaue Abmessungen schneller Austausch von
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 Stecker
Bemessungsspannung 250 V
Bemessungsstoßspannung 6 kV
Bemessungsstrom 16 A
Brandlast 3.72944 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz weiß
Gehäusefarbe weiß
Gesamtlänge 7000 mm
Halogenfrei ja
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 9 - 9 mm
Kabeltyp H05Z1Z1-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 1.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe weiß
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung 2, N, PE, 1
Polzahl 4
Schutzart (IP) IP20
Verschmutzungsgrad 3
WAGO Systemverbindung 4p Serie 771 H05Z1Z1-F 4x1,5qmm L7000mm ws Buchse Stecker hfr
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 4-polig: Kod. A: H05Z1Z1-F 4G 1,5 mm²: 7 m: 1,50 mm²: weiß konfektionierte Anschlussleitung WINSTA MIDI Kodierung A Effizient Anschlussverbindungen stecken, statt aufwendig zu verschrauben: mit der konfektionierten Anschlussleitung WINSTA MIDI 4-polig. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an variable Anforderungen in Sekunden. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder WINSTA MIDI mit Kodierung A in Schwarz oder Weiß wird üblicherweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Flexibilität bei der Installation gewährt Ihnen unsere Produktfamilie WINSTA MIDI. Sie gewährt durch die Push-in CAGE CLAMP -Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die allen Planungen flexibel und individuell gerecht wird. Die Gebäudesicherheit muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt. Die konfektionierte Anschlussleitung ist frei von Halogenen. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig erhöht sich der Brandschutz, da halogenfreie Materialien schwer entflammbar sind. Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem Stecker. Mit dem Steckverbindersystem WINSTA wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Brandklasse E eliminieren den Serviceaufwand und vermeiden unnötige Stillstände. fehlsteckgeschützter Installationssteckverbinder einfache Schaltungen für eine große Anzahl von Verwendungszwecken passgenaue Abmessungen schneller Austausch von
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 4501322
Hersteller WAGO
Originalbezeichnung 771-9994/016-702
Werksnummer 771-9994/016-702
EAN 4045454526139
Zolltarifnummer 85444290
Lagerart Beschaffungsware
