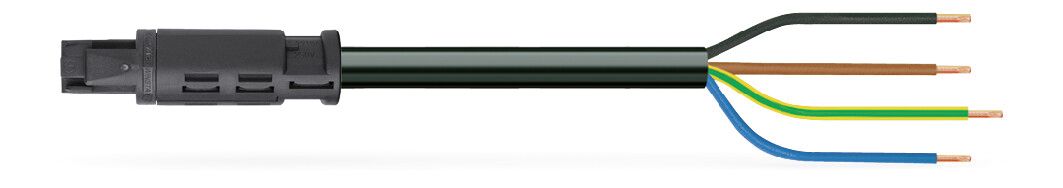

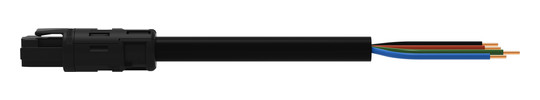

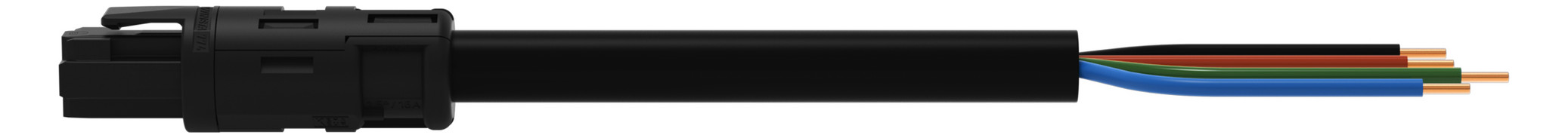

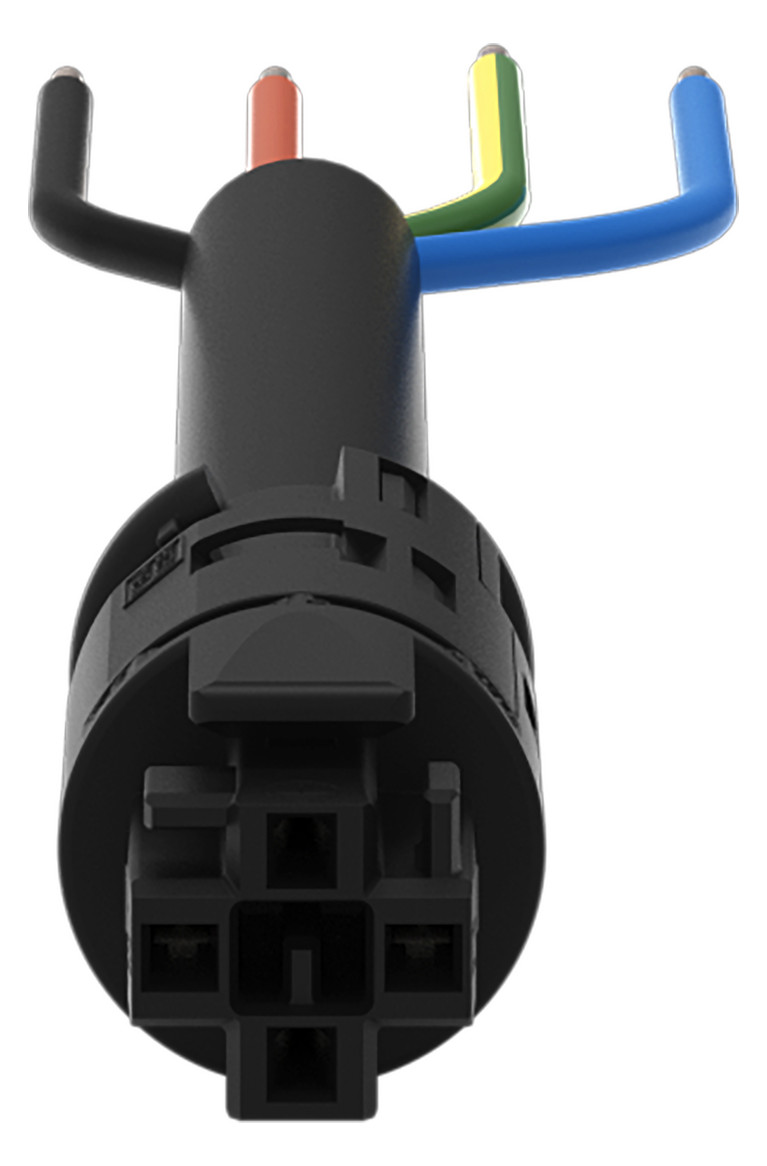

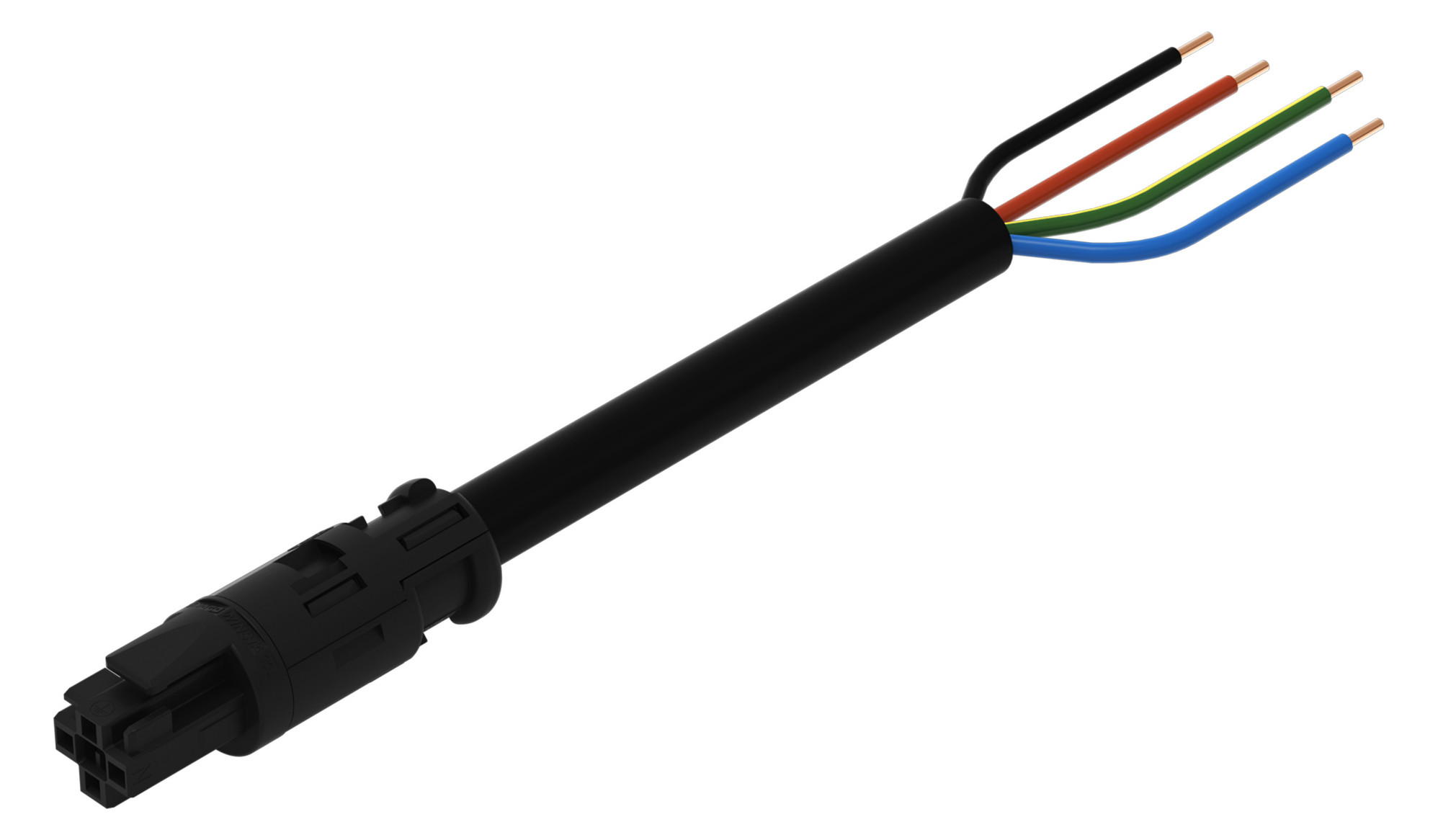

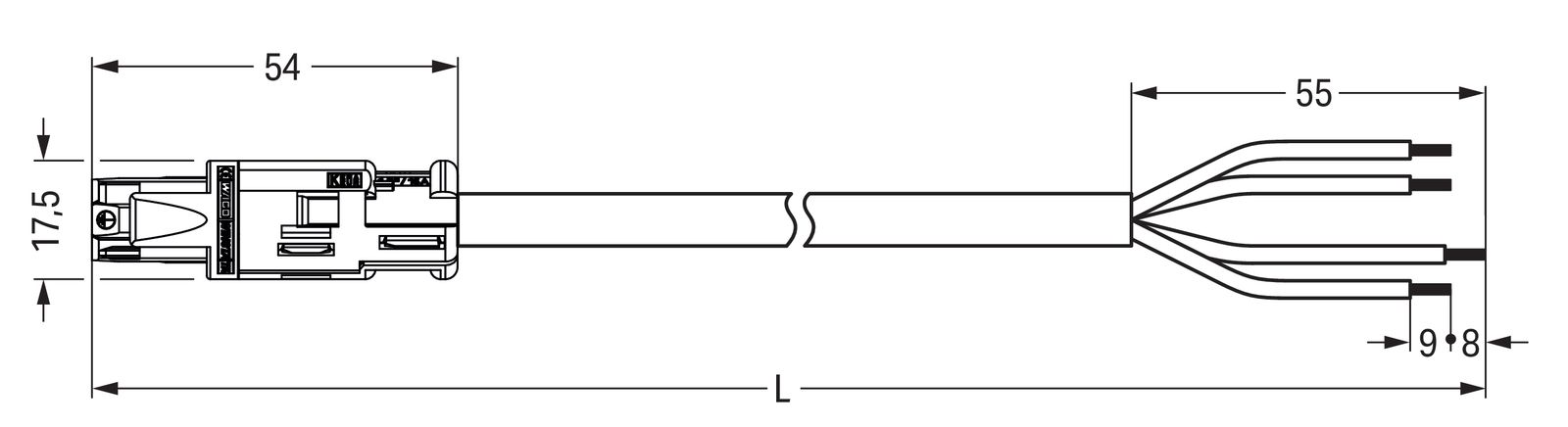

WAGO 774-9994/106-601
Systemverbindung 4p Serie 774 H05VV-F sw 1,5qmm 4x1,5qmm L6000mm Buchse fr.Ende

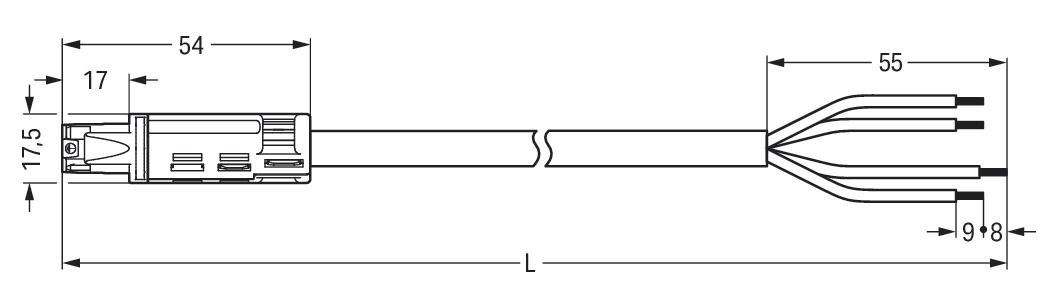

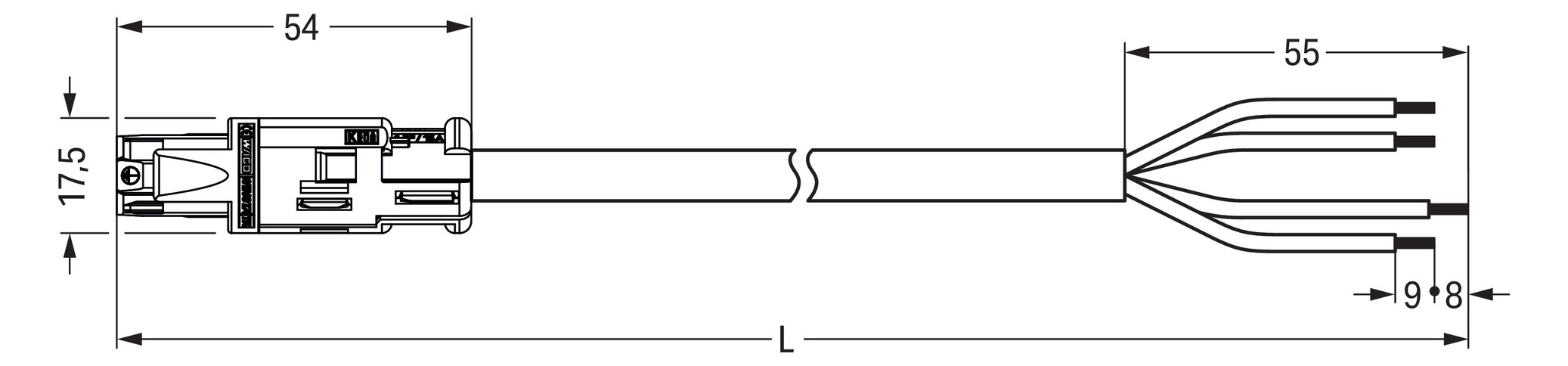

| Abisolierlänge | 9 mm |
|---|---|
| Abmantellänge | 55 mm |
| Art der Verriegelung | separat |
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Buchse |
| Ausführung Seite 2 | freies Leitungsende |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 16 A |
| Brandlast | 49.697401 kWh |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| Gehäusefarbe | schwarz |
| Gesamtlänge | 6000 mm |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Kabeldurchmesser | 9.2 - 9.2 mm |
| Kabeltyp | H05VV-F |
| Kontaktmaterial | CuSn |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Leiternennquerschnitt | 1.5 mm² |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Mantel-Farbe | schwarz |
| Max. Betriebstemperatur am Leiter | 75 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | 2, N, PE, 1 |
| Polzahl | 4 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |

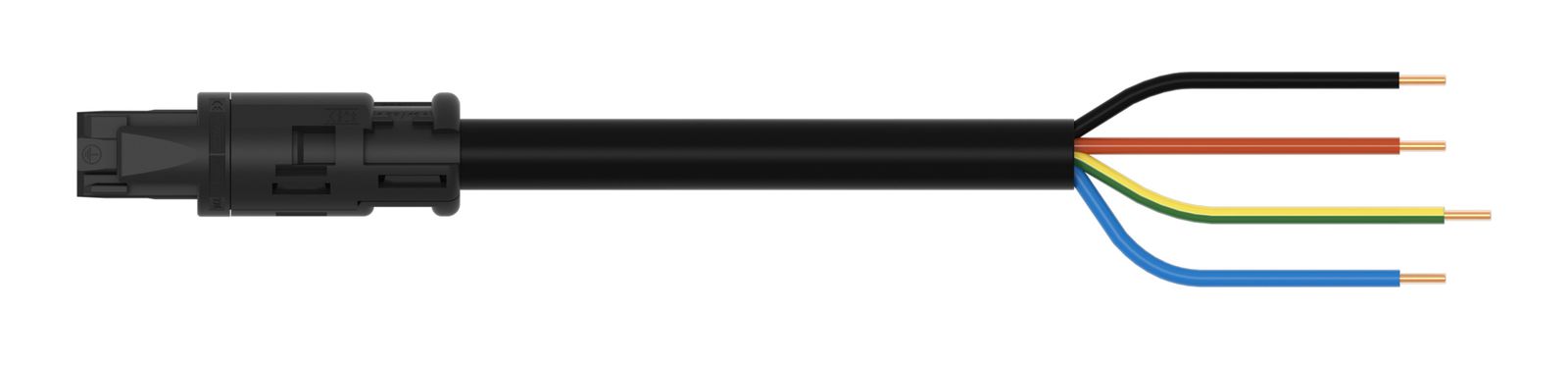

WAGO Systemverbindung 4p Serie 774 H05VV-F sw 1,5qmm 4x1,5qmm L6000mm Buchse fr.Ende
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Buchse/offenes Ende: 4-polig: Kod. A: H05VV-F 4G 1,5 mm²: 6 m: 1,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA RD mit Zugentlastung Wirksam Anschlussverbindungen stecken, statt umständlich zu schrauben: mit der konfektionierten Anschlussleitung WINSTA RD mit Fehlsteckschutz. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen komplett ohne Verschraubung. Sie lassen sich beliebig in einer großen Zahl von Anwendungen ohne Fehler montieren. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Mit WINSTA RD haben wir eine Produktfamilie erfunden, die aufgrund ihrer Bauform optimal in Bohrungen oder Leerrohre passt. Laut BauPVo ist bei der Gebäudesicherheit u. a. die Brandklasse der beim Bau verwendeten Leitungen ausschlaggebend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Stecken statt Schrauben konfektionierte Leitungen von WAGO Die konfektionierte Leitung ist mit einer Buchse und einem offenen Leitungsende ausgestattet. Das WINSTA -Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit effizienter, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Entscheiden Sie sich für Qualität und Haltbarkeit mit Brandklasse E von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten sichtbar vereinfacht. effektiver Fehlsteckschutz optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung zur Anwendung in vielen allgemeinen Netzanwendungen flexible und platzsparende Verlegung komfortable
| Abisolierlänge | 9 mm |
|---|---|
| Abmantellänge | 55 mm |
| Art der Verriegelung | separat |
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Buchse |
| Ausführung Seite 2 | freies Leitungsende |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 16 A |
| Brandlast | 49.697401 kWh |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| Gehäusefarbe | schwarz |
| Gesamtlänge | 6000 mm |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Kabeldurchmesser | 9.2 - 9.2 mm |
| Kabeltyp | H05VV-F |
| Kontaktmaterial | CuSn |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Leiternennquerschnitt | 1.5 mm² |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Mantel-Farbe | schwarz |
| Max. Betriebstemperatur am Leiter | 75 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | 2, N, PE, 1 |
| Polzahl | 4 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |
WAGO Systemverbindung 4p Serie 774 H05VV-F sw 1,5qmm 4x1,5qmm L6000mm Buchse fr.Ende
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Buchse/offenes Ende: 4-polig: Kod. A: H05VV-F 4G 1,5 mm²: 6 m: 1,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA RD mit Zugentlastung Wirksam Anschlussverbindungen stecken, statt umständlich zu schrauben: mit der konfektionierten Anschlussleitung WINSTA RD mit Fehlsteckschutz. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen komplett ohne Verschraubung. Sie lassen sich beliebig in einer großen Zahl von Anwendungen ohne Fehler montieren. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Mit WINSTA RD haben wir eine Produktfamilie erfunden, die aufgrund ihrer Bauform optimal in Bohrungen oder Leerrohre passt. Laut BauPVo ist bei der Gebäudesicherheit u. a. die Brandklasse der beim Bau verwendeten Leitungen ausschlaggebend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Stecken statt Schrauben konfektionierte Leitungen von WAGO Die konfektionierte Leitung ist mit einer Buchse und einem offenen Leitungsende ausgestattet. Das WINSTA -Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit effizienter, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Entscheiden Sie sich für Qualität und Haltbarkeit mit Brandklasse E von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten sichtbar vereinfacht. effektiver Fehlsteckschutz optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung zur Anwendung in vielen allgemeinen Netzanwendungen flexible und platzsparende Verlegung komfortable
| Artikelnummer | 4500783 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 774-9994/106-601 |
| Werksnummer | 774-9994/106-601 |
| EAN | 4045454345891 |
| Zolltarifnummer | 85444290 |
| Lagerart | Beschaffungsware |
