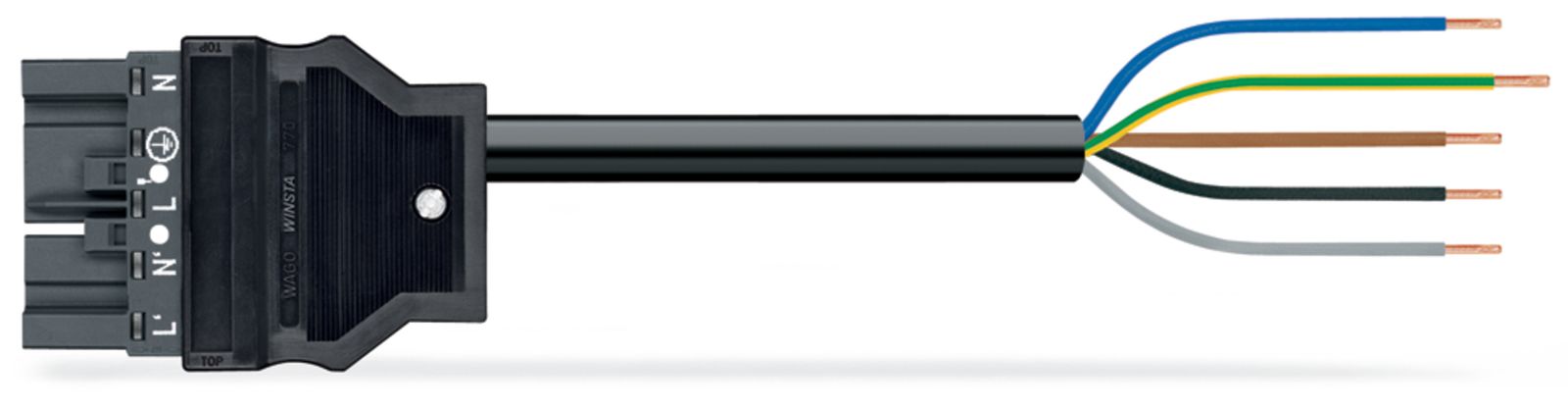

WAGO 771-8985/206-303

Systemverbindung 5p Serie 771 H05VV-F sw 1,5qmm 5x1,5qmm L3000mm Stecker fr.Ende

WAGO 771-8985/206-303

Systemverbindung 5p Serie 771 H05VV-F sw 1,5qmm 5x1,5qmm L3000mm Stecker fr.Ende
Artikelnummer 2759975
Umverpackung
25

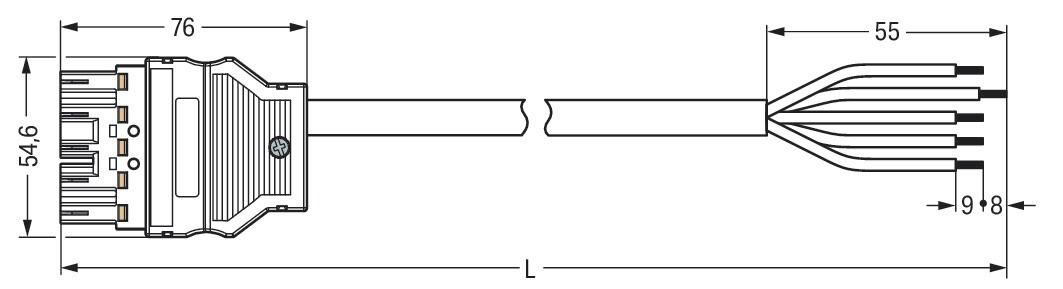

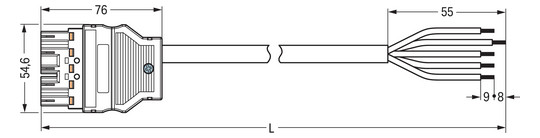

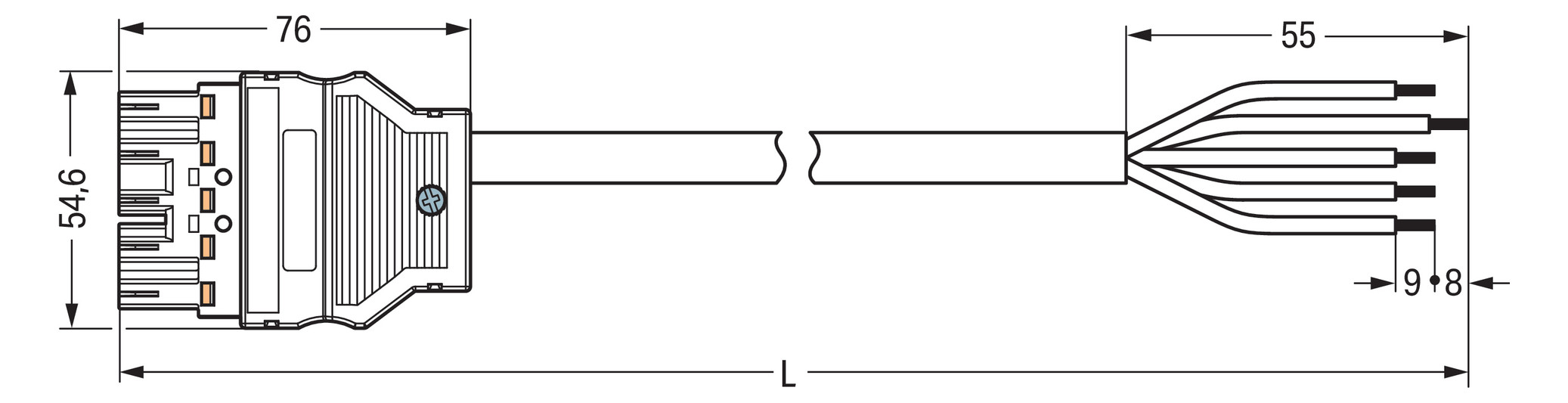

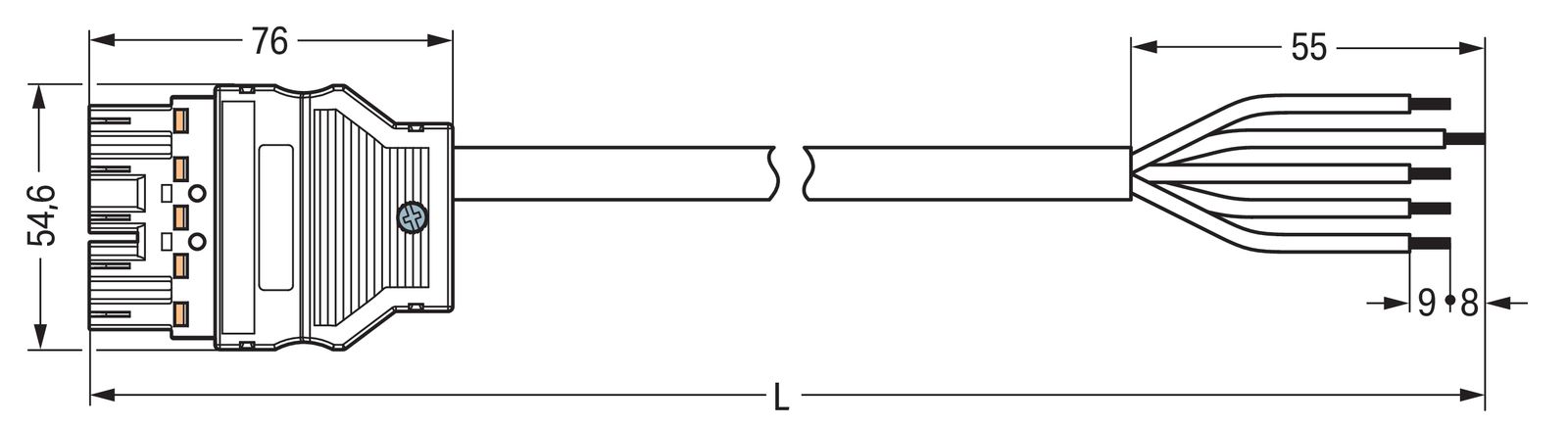

Abisolierlänge 9 mm
Abmantellänge 55 mm
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Stecker
Ausführung Seite 2 freies Leitungsende
Bemessungsspannung 400 V
Bemessungsstoßspannung 6 kV
Bemessungsstrom 16 A
Brandlast 25.15778 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Gehäusefarbe schwarz
Gesamtlänge 3000 mm
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 11.6 - 11.6 mm
Kabeltyp H05VV-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 1.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Polzahl 5
Schutzart (IP) IP20
Verschmutzungsgrad 3
WAGO Systemverbindung 5p Serie 771 H05VV-F sw 1,5qmm 5x1,5qmm L3000mm Stecker fr.Ende
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Stecker/offenes Ende: 5-polig: Kod. L: H05VV-F 5G 1,5 mm²: 3 m: 1,50 mm²: dunkelgrau konfektionierte Anschlussleitung WINSTA MIDI 5-polig Die konfektionierte Anschlussleitung WINSTA MIDI Bemessungsstrom 16 A ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem definierten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). WINSTA MIDI-Installationssteckverbinder mit der Kodierung L (2-polig oder 5-polig) lassen sich optimal für die Stromversorgung von kleineren Servomotoren oder Netzgeräten verwenden. WINSTA MIDI mit der Push-in CAGE CLAMP -Federanschlusstechnik steht für eine Produktvielfalt, mit der Sie die Installation individuell, leicht, zügig und sicher durchführen können. Die Sicherheit von Gebäuden muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt. Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO Bestückt ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. Mit dem Steckverbindersystem WINSTA wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Zugentlastungsgehäuse eliminieren den Serviceaufwand und vermeiden unnötige Stillstände. Fehlerfreiheit durch Fehlsteckschutz vorgefertigte Varianten zur Versorgung mit Strom von Netzgeräten kundenspezifische Lösungen strukturierte
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Abisolierlänge 9 mm
Abmantellänge 55 mm
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Stecker
Ausführung Seite 2 freies Leitungsende
Bemessungsspannung 400 V
Bemessungsstoßspannung 6 kV
Bemessungsstrom 16 A
Brandlast 25.15778 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Gehäusefarbe schwarz
Gesamtlänge 3000 mm
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 11.6 - 11.6 mm
Kabeltyp H05VV-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 1.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Polzahl 5
Schutzart (IP) IP20
Verschmutzungsgrad 3
WAGO Systemverbindung 5p Serie 771 H05VV-F sw 1,5qmm 5x1,5qmm L3000mm Stecker fr.Ende
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Stecker/offenes Ende: 5-polig: Kod. L: H05VV-F 5G 1,5 mm²: 3 m: 1,50 mm²: dunkelgrau konfektionierte Anschlussleitung WINSTA MIDI 5-polig Die konfektionierte Anschlussleitung WINSTA MIDI Bemessungsstrom 16 A ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem definierten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). WINSTA MIDI-Installationssteckverbinder mit der Kodierung L (2-polig oder 5-polig) lassen sich optimal für die Stromversorgung von kleineren Servomotoren oder Netzgeräten verwenden. WINSTA MIDI mit der Push-in CAGE CLAMP -Federanschlusstechnik steht für eine Produktvielfalt, mit der Sie die Installation individuell, leicht, zügig und sicher durchführen können. Die Sicherheit von Gebäuden muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt erfüllt. Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO Bestückt ist die konfektionierte Leitung mit einem Stecker und einem offenen Leitungsende. Mit dem Steckverbindersystem WINSTA wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Zugentlastungsgehäuse eliminieren den Serviceaufwand und vermeiden unnötige Stillstände. Fehlerfreiheit durch Fehlsteckschutz vorgefertigte Varianten zur Versorgung mit Strom von Netzgeräten kundenspezifische Lösungen strukturierte
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 2759975
Hersteller WAGO
Originalbezeichnung 771-8985/206-303
Werksnummer 771-8985/206-303
EAN 4050821117438
Zolltarifnummer 85444290
