WAGO 771-9995/207-502

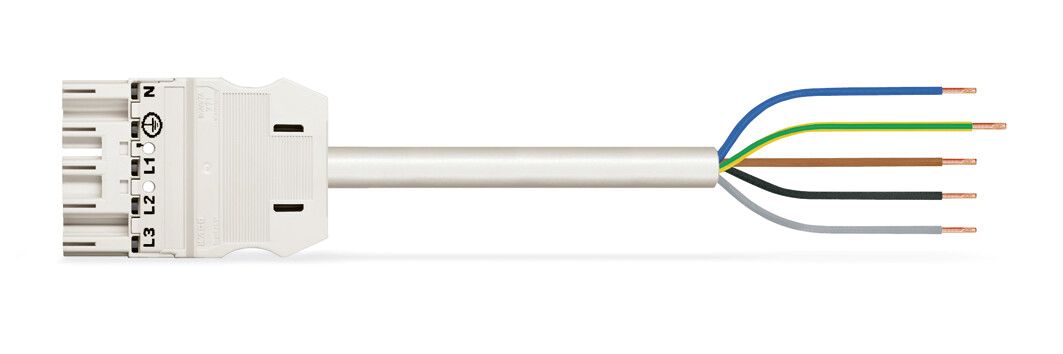

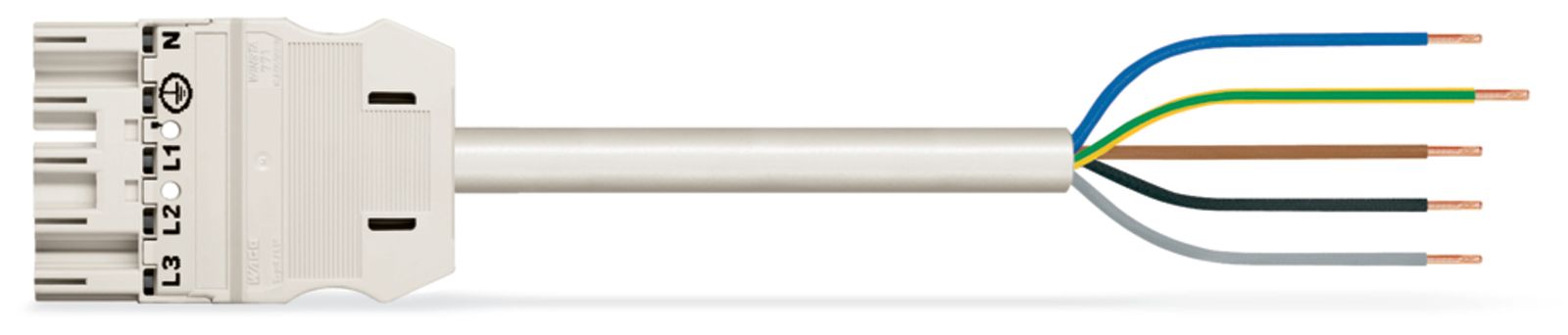

Systemverbindung 5p Serie 771 H05VV-F ws 2,5qmm 5x2,5qmm L5000mm Stecker fr.Ende

WAGO 771-9995/207-502

Systemverbindung 5p Serie 771 H05VV-F ws 2,5qmm 5x2,5qmm L5000mm Stecker fr.Ende
Artikelnummer 4891116
Umverpackung
15

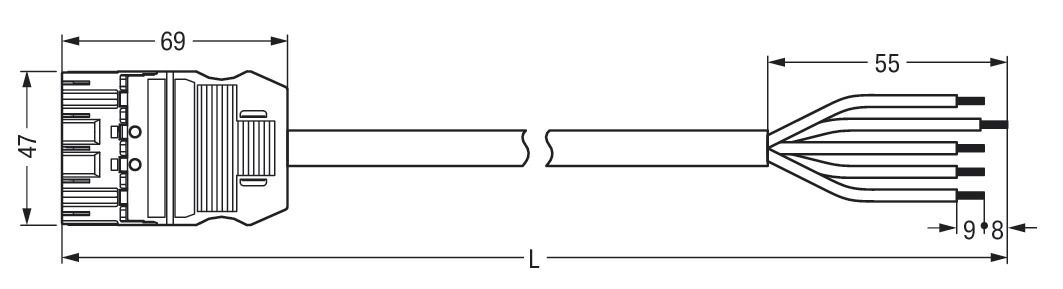

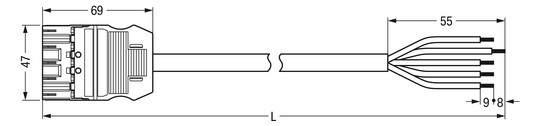

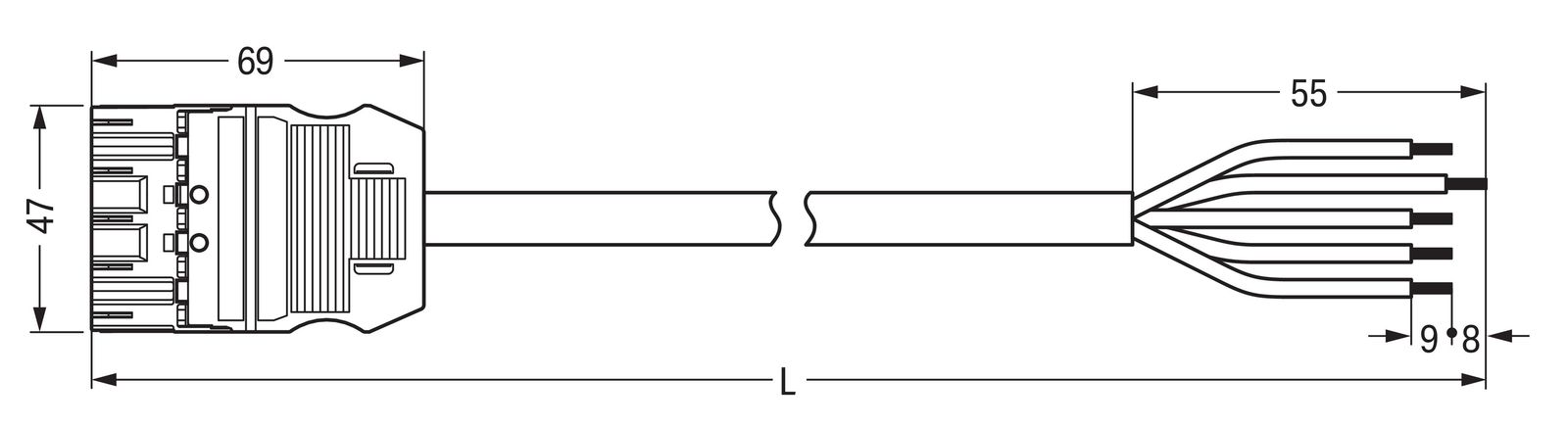

Abisolierlänge 9 mm
Abmantellänge 55 mm
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Stecker
Ausführung Seite 2 freies Leitungsende
Bemessungsspannung 400 V
Bemessungsstoßspannung 6 kV
Bemessungsstrom 16 A
Brandlast 41.60861 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz weiß
Gehäusefarbe weiß
Gesamtlänge 5000 mm
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 12.4 - 12.4 mm
Kabeltyp H05VV-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 2.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe weiß
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung 3, N, PE, 2, 1
Polzahl 5
Schutzart (IP) IP20
Verschmutzungsgrad 3
WAGO Systemverbindung 5p Serie 771 H05VV-F ws 2,5qmm 5x2,5qmm L5000mm Stecker fr.Ende
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Stecker/offenes Ende: 5-polig: Kod. A: H05VV-F 5G 2,5 mm²: 5 m: 2,50 mm²: weiß konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 Effizient Anschlussverbindungen stecken, statt umständlich zu schrauben: mit der konfektionierten Anschlussleitung WINSTA MIDI 5-polig. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Kriterien an eine Installation wiederholen oder in einem definierten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA MIDI-Installationssteckverbindern mit Kodierung A umsetzen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 20 A – damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA MIDI mit Push-in CAGE CLAMP -Federanschlusstechnik. Aufgrund der integrierten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Die Sicherheit von Gebäuden muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt. Stecken statt Schrauben – konfektionierte Leitungen von WAGO Mit einem Stecker und einem offenen Leitungsende ist die Leitung konfektioniert. Das WINSTA -Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit schneller, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Entscheiden Sie sich für Haltbarkeit und Qualität – mit Zugentlastungsgehäuse von WAGO werden Installationen mehrerer elektrischer Komponenten besonders vereinfacht. fehlsteckgeschützter Installationssteckverbinder einfache Schaltungen für eine große Anzahl von Verwendungszwecken passgenaue
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Abisolierlänge 9 mm
Abmantellänge 55 mm
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Stecker
Ausführung Seite 2 freies Leitungsende
Bemessungsspannung 400 V
Bemessungsstoßspannung 6 kV
Bemessungsstrom 16 A
Brandlast 41.60861 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz weiß
Gehäusefarbe weiß
Gesamtlänge 5000 mm
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 12.4 - 12.4 mm
Kabeltyp H05VV-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 2.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe weiß
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung 3, N, PE, 2, 1
Polzahl 5
Schutzart (IP) IP20
Verschmutzungsgrad 3
WAGO Systemverbindung 5p Serie 771 H05VV-F ws 2,5qmm 5x2,5qmm L5000mm Stecker fr.Ende
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Stecker/offenes Ende: 5-polig: Kod. A: H05VV-F 5G 2,5 mm²: 5 m: 2,50 mm²: weiß konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 Effizient Anschlussverbindungen stecken, statt umständlich zu schrauben: mit der konfektionierten Anschlussleitung WINSTA MIDI 5-polig. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Kriterien an eine Installation wiederholen oder in einem definierten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA MIDI-Installationssteckverbindern mit Kodierung A umsetzen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 20 A – damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA MIDI mit Push-in CAGE CLAMP -Federanschlusstechnik. Aufgrund der integrierten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Die Sicherheit von Gebäuden muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt. Stecken statt Schrauben – konfektionierte Leitungen von WAGO Mit einem Stecker und einem offenen Leitungsende ist die Leitung konfektioniert. Das WINSTA -Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit schneller, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Entscheiden Sie sich für Haltbarkeit und Qualität – mit Zugentlastungsgehäuse von WAGO werden Installationen mehrerer elektrischer Komponenten besonders vereinfacht. fehlsteckgeschützter Installationssteckverbinder einfache Schaltungen für eine große Anzahl von Verwendungszwecken passgenaue
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 4891116
Hersteller WAGO
Originalbezeichnung 771-9995/207-502
Werksnummer 771-9995/207-502
EAN 4044918275781
Zolltarifnummer 85444290
Lagerart Beschaffungsware
