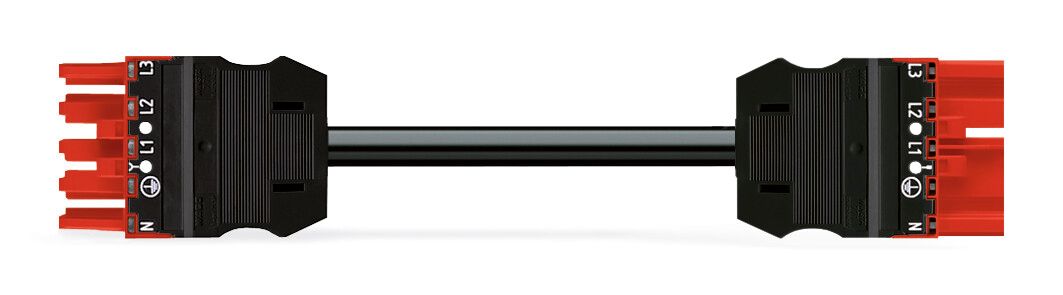

WAGO 771-9975/016-101

Systemverbindung 5p Serie 771 H05Z1Z1-F 5x1,5qmm L1000mm sw Buchse Stecker hfr

WAGO 771-9975/016-101

Systemverbindung 5p Serie 771 H05Z1Z1-F 5x1,5qmm L1000mm sw Buchse Stecker hfr
Artikelnummer 4501054
Umverpackung
50
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 Stecker
Bemessungsspannung 400 V
Bemessungsstoßspannung 6 kV
Bemessungsstrom 16 A
Brandlast 8.31722 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz rot
Gehäusefarbe schwarz

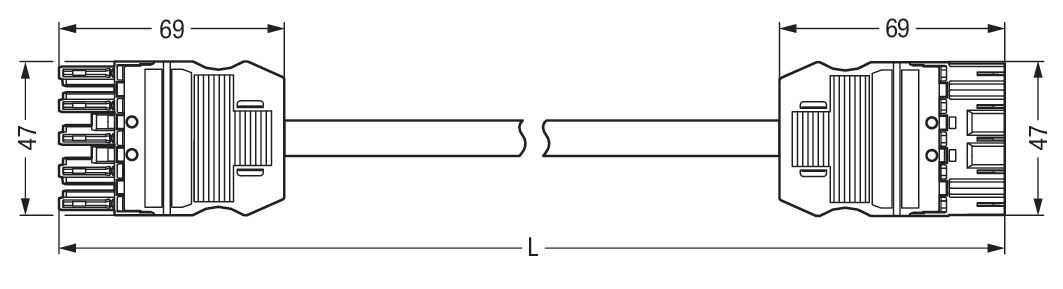

Gesamtlänge 1000 mm
Halogenfrei ja
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 11.6 - 11.6 mm
Kabeltyp H05Z1Z1-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 1.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Polzahl 5
Schutzart (IP) IP20
Verschmutzungsgrad 3

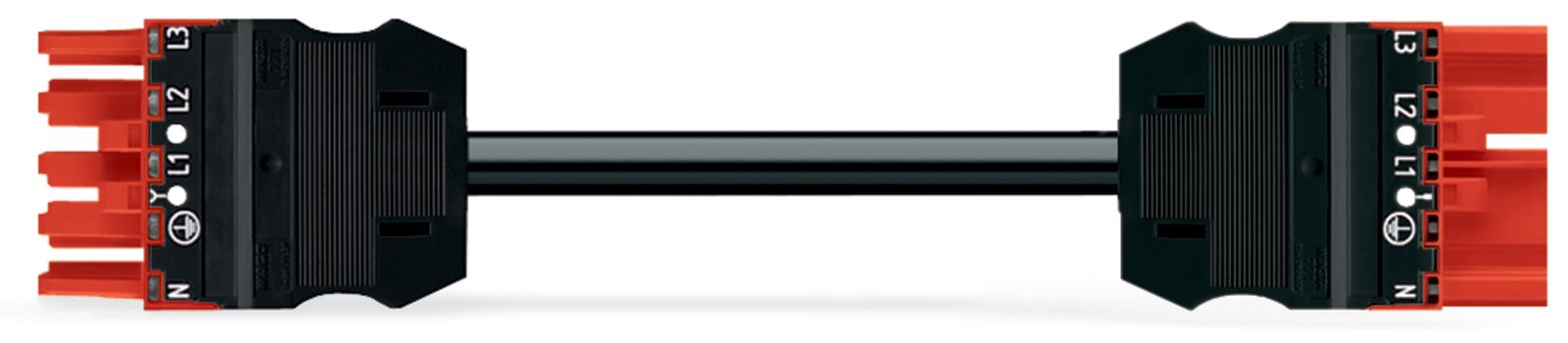

WAGO Systemverbindung 5p Serie 771 H05Z1Z1-F 5x1,5qmm L1000mm sw Buchse Stecker hfr
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 5-polig: Kod. P: H05Z1Z1-F 5G 1,5 mm²: 1 m: 1,50 mm²: rot konfektionierte Anschlussleitung WINSTA MIDI mit Fehlsteckschutz Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen ohne Verschraubung. Sie lassen sich ressourcenschonend in einer großen Zahl von Verwendungsmöglichkeiten fehlerfrei montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. WINSTA MIDI-Installationssteckverbinder mit Kodierung P kommen zur Anwendung, wenn es um die Realisierung von unterbrechungsfreien Stromversorgungen geht. Flexibilität bei der Elektroinstallation gestattet Ihnen unsere Produktfamilie WINSTA MIDI. Sie leistet aufgrund der Push-in CAGE CLAMP -Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Planungen individuell und flexibel gerecht wird. Die Sicherheit von Gebäuden muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt. Der Verzicht auf den Zusatz von Halogenen bei der Produktion dieser konfektionierten Anschlussleitung erhöht den Brandschutz und vermindert die Umweltbelastung wesentlich. Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. Das WINSTA -Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit schneller, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP20 von WAGO. Fehlerfreiheit durch Fehlsteckschutz für Steuerungen in der Automation zur Anwendung in der Realisierung unterbrechungsfreier Stromversorgungen flexible und platzsparende Verlegung sichere und
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 Stecker
Bemessungsspannung 400 V
Bemessungsstoßspannung 6 kV
Bemessungsstrom 16 A
Brandlast 8.31722 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz rot
Gehäusefarbe schwarz

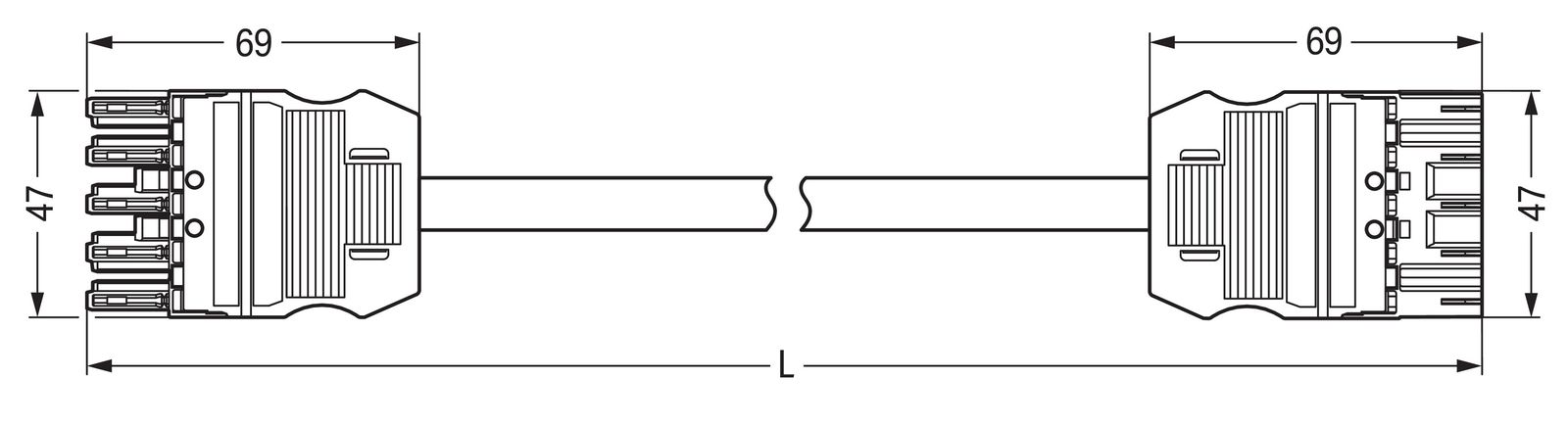

Gesamtlänge 1000 mm
Halogenfrei ja
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 11.6 - 11.6 mm
Kabeltyp H05Z1Z1-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 1.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Polzahl 5
Schutzart (IP) IP20
Verschmutzungsgrad 3
WAGO Systemverbindung 5p Serie 771 H05Z1Z1-F 5x1,5qmm L1000mm sw Buchse Stecker hfr
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 5-polig: Kod. P: H05Z1Z1-F 5G 1,5 mm²: 1 m: 1,50 mm²: rot konfektionierte Anschlussleitung WINSTA MIDI mit Fehlsteckschutz Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen ohne Verschraubung. Sie lassen sich ressourcenschonend in einer großen Zahl von Verwendungsmöglichkeiten fehlerfrei montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. WINSTA MIDI-Installationssteckverbinder mit Kodierung P kommen zur Anwendung, wenn es um die Realisierung von unterbrechungsfreien Stromversorgungen geht. Flexibilität bei der Elektroinstallation gestattet Ihnen unsere Produktfamilie WINSTA MIDI. Sie leistet aufgrund der Push-in CAGE CLAMP -Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Planungen individuell und flexibel gerecht wird. Die Sicherheit von Gebäuden muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt. Der Verzicht auf den Zusatz von Halogenen bei der Produktion dieser konfektionierten Anschlussleitung erhöht den Brandschutz und vermindert die Umweltbelastung wesentlich. Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. Das WINSTA -Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit schneller, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP20 von WAGO. Fehlerfreiheit durch Fehlsteckschutz für Steuerungen in der Automation zur Anwendung in der Realisierung unterbrechungsfreier Stromversorgungen flexible und platzsparende Verlegung sichere und
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 4501054
Hersteller WAGO
Originalbezeichnung 771-9975/016-101
Werksnummer 771-9975/016-101
EAN 4045454411169
Zolltarifnummer 85444290
Lagerart Beschaffungsware
