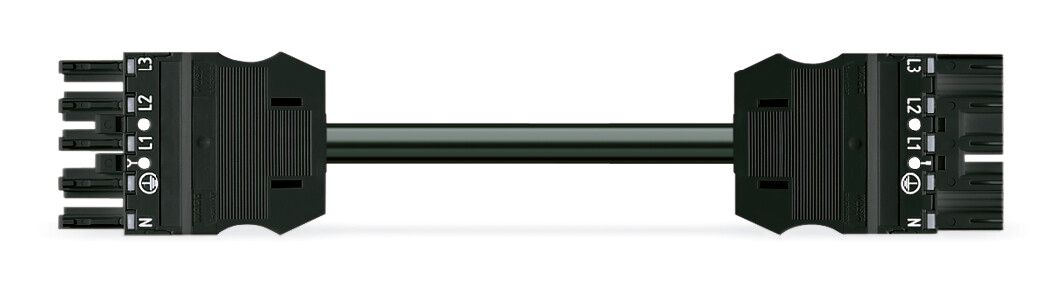

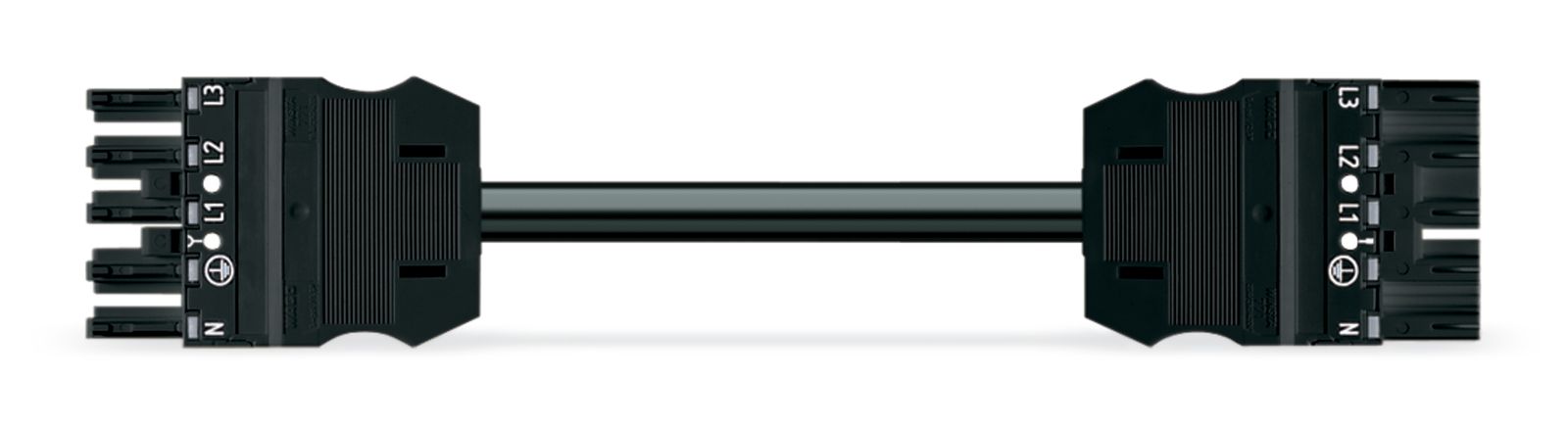

WAGO 771-9995/016-801

Systemverbindung 5p Serie 771 H05Z1Z1-F 5x1,5qmm L8000mm sw Buchse Stecker hfr

WAGO 771-9995/016-801

Systemverbindung 5p Serie 771 H05Z1Z1-F 5x1,5qmm L8000mm sw Buchse Stecker hfr
Artikelnummer 4501375
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 Stecker
Bemessungsspannung 400 V
Bemessungsstoßspannung 6 kV
Bemessungsstrom 16 A
Brandlast 66.74694 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz schwarz
Gehäusefarbe schwarz
Gesamtlänge 8000 mm
Halogenfrei ja
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 10 - 10 mm
Kabeltyp H05Z1Z1-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 1.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung 3, N, PE, 2, 1
Polzahl 5
Schutzart (IP) IP20
Verschmutzungsgrad 3
WAGO Systemverbindung 5p Serie 771 H05Z1Z1-F 5x1,5qmm L8000mm sw Buchse Stecker hfr
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 5-polig: Kod. A: H05Z1Z1-F 5G 1,5 mm²: 8 m: 1,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA MIDI Bemessungsstrom 16 A Die konfektionierte Anschlussleitung WINSTA MIDI 5-polig gewährleistet die schnelle und sichere Montage. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Kriterien an eine Installation wiederholen oder in einem festgelegten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA MIDI-Installationssteckverbindern mit Kodierung A umsetzen. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA MIDI mit Push-in CAGE CLAMP -Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand. Laut BauPVo ist bei der Sicherheit von Gebäuden auch die Brandklasse der beim Bau verwendeten Leitungen bestimmend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Die konfektionierte Anschlussleitung ist halogenfrei. Damit wurde der Zusatz umweltbelastender Stoffe bei der Herstellung eliminiert. Gleichzeitig erhöht sich der Brandschutz, da halogenfreie Materialien nur schwer zu entzünden sind. Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO Bestückt ist die konfektionierte Leitung mit einer Buchse und einem Stecker. WINSTA ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz eliminieren den Serviceaufwand und vermeiden unnötige Stillstände. fehlsteckgeschützter Installationssteckverbinder für Steuerungen in der Automation zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen flexible und platzsparende Verlegung sichere und
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 Stecker
Bemessungsspannung 400 V
Bemessungsstoßspannung 6 kV
Bemessungsstrom 16 A
Brandlast 66.74694 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz schwarz
Gehäusefarbe schwarz
Gesamtlänge 8000 mm
Halogenfrei ja
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 10 - 10 mm
Kabeltyp H05Z1Z1-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 1.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Pol-Kennzeichnung 3, N, PE, 2, 1
Polzahl 5
Schutzart (IP) IP20
Verschmutzungsgrad 3
WAGO Systemverbindung 5p Serie 771 H05Z1Z1-F 5x1,5qmm L8000mm sw Buchse Stecker hfr
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 5-polig: Kod. A: H05Z1Z1-F 5G 1,5 mm²: 8 m: 1,50 mm²: schwarz konfektionierte Anschlussleitung WINSTA MIDI Bemessungsstrom 16 A Die konfektionierte Anschlussleitung WINSTA MIDI 5-polig gewährleistet die schnelle und sichere Montage. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Kriterien an eine Installation wiederholen oder in einem festgelegten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA MIDI-Installationssteckverbindern mit Kodierung A umsetzen. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA MIDI mit Push-in CAGE CLAMP -Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand. Laut BauPVo ist bei der Sicherheit von Gebäuden auch die Brandklasse der beim Bau verwendeten Leitungen bestimmend. Für Häuser mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Die konfektionierte Anschlussleitung ist halogenfrei. Damit wurde der Zusatz umweltbelastender Stoffe bei der Herstellung eliminiert. Gleichzeitig erhöht sich der Brandschutz, da halogenfreie Materialien nur schwer zu entzünden sind. Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO Bestückt ist die konfektionierte Leitung mit einer Buchse und einem Stecker. WINSTA ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz eliminieren den Serviceaufwand und vermeiden unnötige Stillstände. fehlsteckgeschützter Installationssteckverbinder für Steuerungen in der Automation zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen flexible und platzsparende Verlegung sichere und
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 4501375
Hersteller WAGO
Originalbezeichnung 771-9995/016-801
Werksnummer 771-9995/016-801
EAN 4044918588799
Zolltarifnummer 85444290
