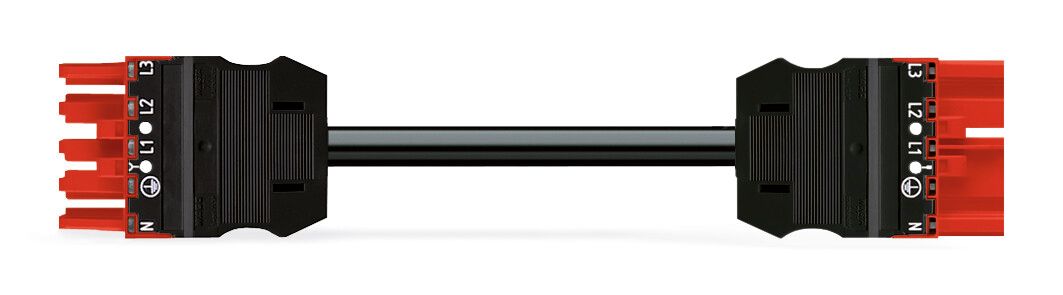

WAGO 771-9975/017-101
Systemverbindung 5p Serie 771 H05Z1Z1-F 5x2,5qmm L1000mm sw Buchse Stecker hfrArt der Verriegelung | separat |
---|---|
Art der konfektionierten Leitung | Verbindungskabel |
Ausführung Seite 1 | Buchse |
Ausführung Seite 2 | Stecker |
Bemessungsspannung | 400 V |
Bemessungsstoßspannung | 6 kV |
Bemessungsstrom | 20 A |
Brandlast | 8.31222 kWh |
Brandverhalten nach EN 13501-6: Klasse | Eca |
Durchgangswiderstand | 3 |
Farbe der Codierung/Kontakteinsatz | rot |
Gehäusefarbe | schwarz |

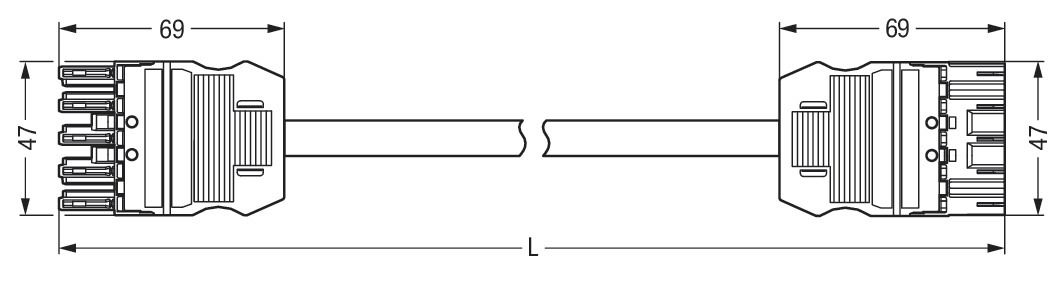

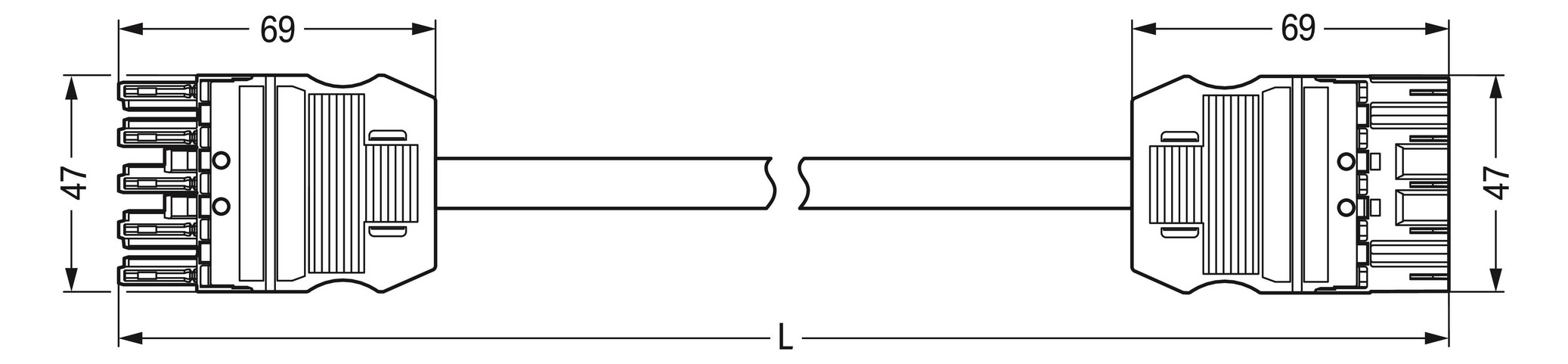

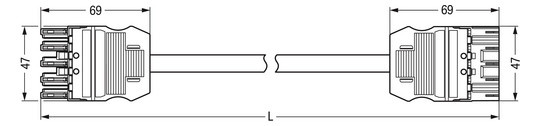

Gesamtlänge | 1000 mm |
Halogenfrei | ja |
Isolierteil dauertemperaturbeständig bis | 105 °C |
Kabeldurchmesser | 11.6 - 11.6 mm |
Kabeltyp | H05Z1Z1-F |
Leiterendenbehandlung | ultraschallverdichtete Aderenden |
Leiternennquerschnitt | 2.5 mm² |
Leitung dauertemperaturbeständig bis | 70 °C |
Mantel-Farbe | schwarz |
Max. Betriebstemperatur am Leiter | 75 °C |
Mechanische Codierung | ja |
Polzahl | 5 |
Schutzart (IP) | IP20 |
Verschmutzungsgrad | 3 |

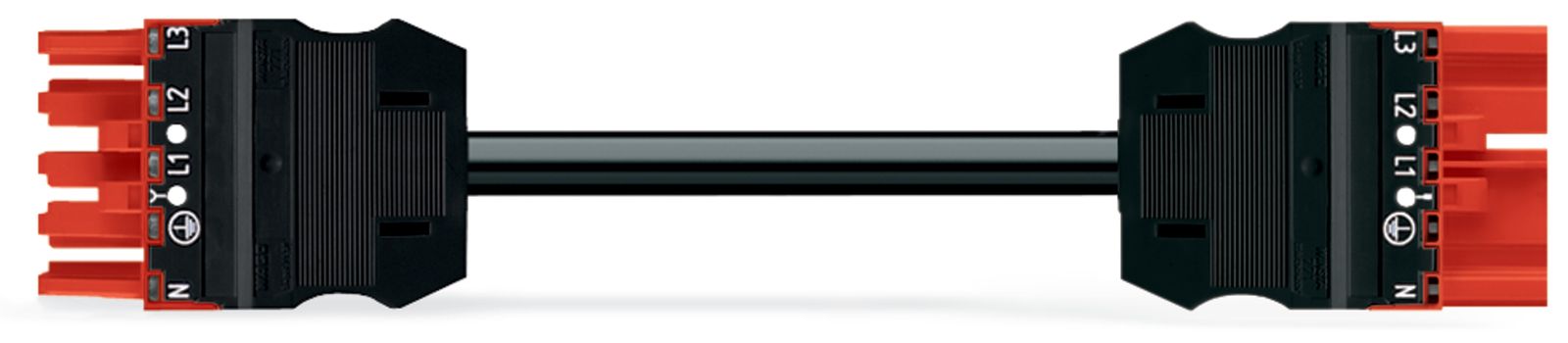

WAGO Systemverbindung 5p Serie 771 H05Z1Z1-F 5x2,5qmm L1000mm sw Buchse Stecker hfr
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 5-polig: Kod. P: H05Z1Z1-F 5G 2,5 mm²: 1 m: 2,50 mm²: rot konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 Die konfektionierte Anschlussleitung WINSTA MIDI Bemessungsstrom 20 A schafft die Voraussetzung für die Montage feindrähtiger und eindrähtiger Leiter. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an vielfältige Anforderungen in Sekunden. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). WINSTA MIDI-Installationssteckverbinder mit Kodierung P kommen zur Anwendung, wenn es sich um die Umsetzung von unterbrechungsfreien Stromversorgungen dreht. Der Installationssteckverbinder kann bei elektrischen Strömen bis 20 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA MIDI mit Push-in CAGE CLAMP -Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Laut BauPVo ist bei der Gebäudesicherheit auch die Brandklasse der beim Bau verwendeten Leitungen bestimmend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Bei der Herstellung dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Damit wird ein wichtiger Beitrag zum Klimaschutz geleistet. Schnell und sicher gesteckt konfektionierte Leitungen von WAGO Bestückt ist die konfektionierte Leitung mit einer Buchse und einem Stecker. WINSTA ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Zugentlastungsgehäuse von WAGO. effektiver Fehlsteckschutz für Steuerungen in der Automation zur Anwendung in der Umsetzung unterbrechungsfreier Stromversorgungen kundenspezifische Lösungen strukturierte
Art der Verriegelung | separat |
---|---|
Art der konfektionierten Leitung | Verbindungskabel |
Ausführung Seite 1 | Buchse |
Ausführung Seite 2 | Stecker |
Bemessungsspannung | 400 V |
Bemessungsstoßspannung | 6 kV |
Bemessungsstrom | 20 A |
Brandlast | 8.31222 kWh |
Brandverhalten nach EN 13501-6: Klasse | Eca |
Durchgangswiderstand | 3 |
Farbe der Codierung/Kontakteinsatz | rot |
Gehäusefarbe | schwarz |

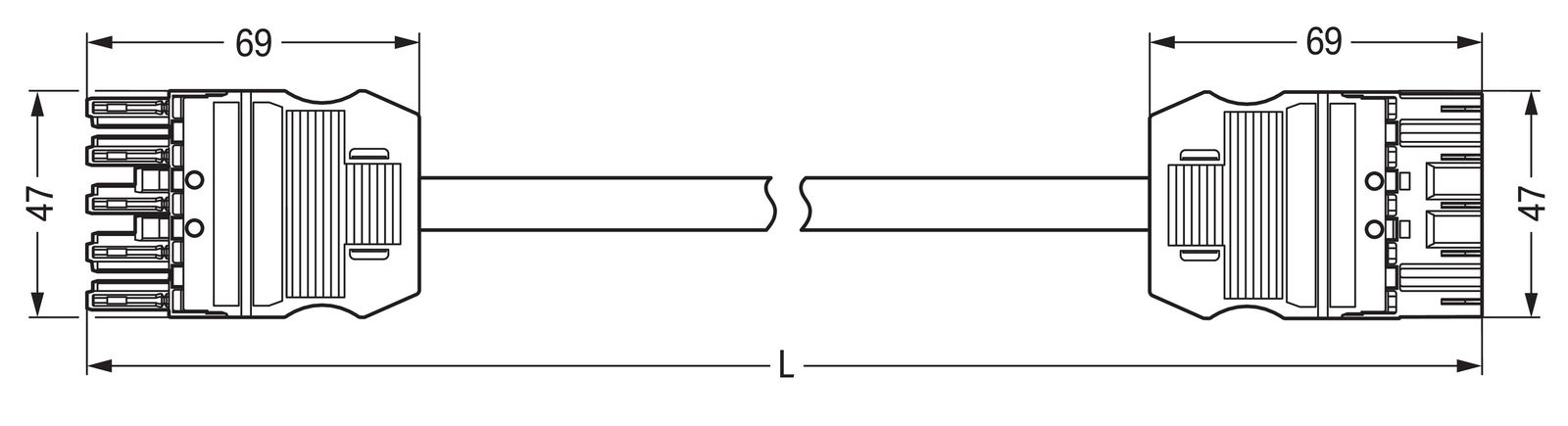

Gesamtlänge | 1000 mm |
Halogenfrei | ja |
Isolierteil dauertemperaturbeständig bis | 105 °C |
Kabeldurchmesser | 11.6 - 11.6 mm |
Kabeltyp | H05Z1Z1-F |
Leiterendenbehandlung | ultraschallverdichtete Aderenden |
Leiternennquerschnitt | 2.5 mm² |
Leitung dauertemperaturbeständig bis | 70 °C |
Mantel-Farbe | schwarz |
Max. Betriebstemperatur am Leiter | 75 °C |
Mechanische Codierung | ja |
Polzahl | 5 |
Schutzart (IP) | IP20 |
Verschmutzungsgrad | 3 |
WAGO Systemverbindung 5p Serie 771 H05Z1Z1-F 5x2,5qmm L1000mm sw Buchse Stecker hfr
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 5-polig: Kod. P: H05Z1Z1-F 5G 2,5 mm²: 1 m: 2,50 mm²: rot konfektionierte Anschlussleitung WINSTA MIDI mit Schutzart IP20 Die konfektionierte Anschlussleitung WINSTA MIDI Bemessungsstrom 20 A schafft die Voraussetzung für die Montage feindrähtiger und eindrähtiger Leiter. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an vielfältige Anforderungen in Sekunden. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). WINSTA MIDI-Installationssteckverbinder mit Kodierung P kommen zur Anwendung, wenn es sich um die Umsetzung von unterbrechungsfreien Stromversorgungen dreht. Der Installationssteckverbinder kann bei elektrischen Strömen bis 20 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA MIDI mit Push-in CAGE CLAMP -Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Laut BauPVo ist bei der Gebäudesicherheit auch die Brandklasse der beim Bau verwendeten Leitungen bestimmend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Bei der Herstellung dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Damit wird ein wichtiger Beitrag zum Klimaschutz geleistet. Schnell und sicher gesteckt konfektionierte Leitungen von WAGO Bestückt ist die konfektionierte Leitung mit einer Buchse und einem Stecker. WINSTA ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Zugentlastungsgehäuse von WAGO. effektiver Fehlsteckschutz für Steuerungen in der Automation zur Anwendung in der Umsetzung unterbrechungsfreier Stromversorgungen kundenspezifische Lösungen strukturierte
Artikelnummer | 4501059 |
---|---|
Hersteller | WAGO |
Originalbezeichnung | 771-9975/017-101 |
Werksnummer | 771-9975/017-101 |
EAN | 4045454433123 |
Zolltarifnummer | 85444290 |
Lagerart | Beschaffungsware |
