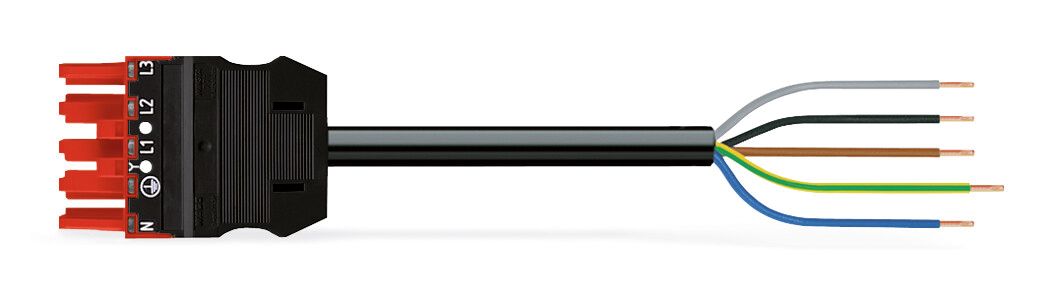

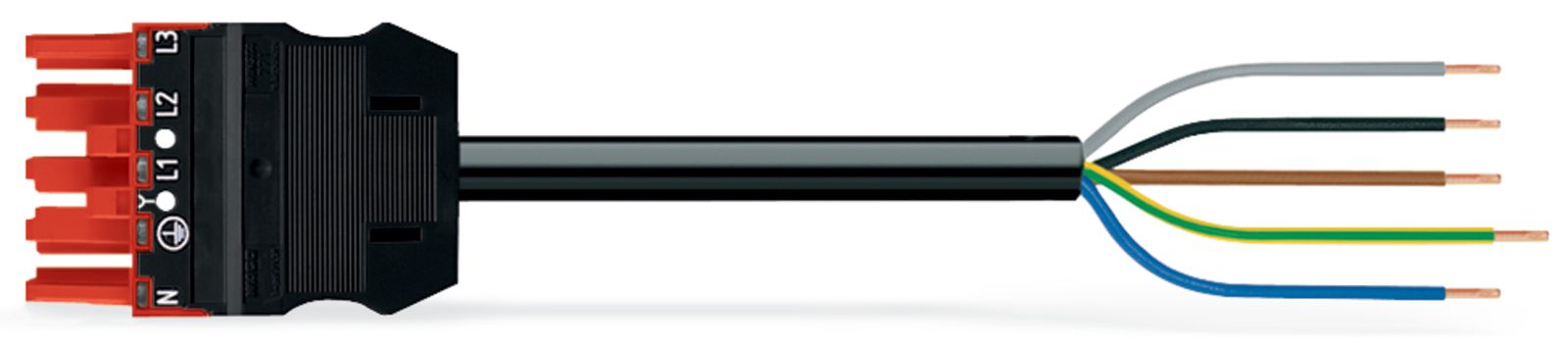

WAGO 771-9975/117-601

Systemverbindung 5p Serie 771 H05Z1Z1-F 5x2,5qmm L6000mm sw Buchse fr.Ende hfr

WAGO 771-9975/117-601

Systemverbindung 5p Serie 771 H05Z1Z1-F 5x2,5qmm L6000mm sw Buchse fr.Ende hfr
Artikelnummer 4500810

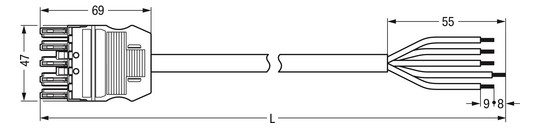

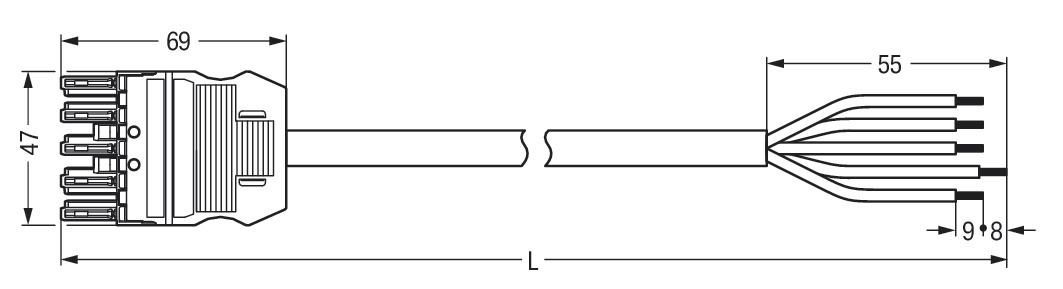

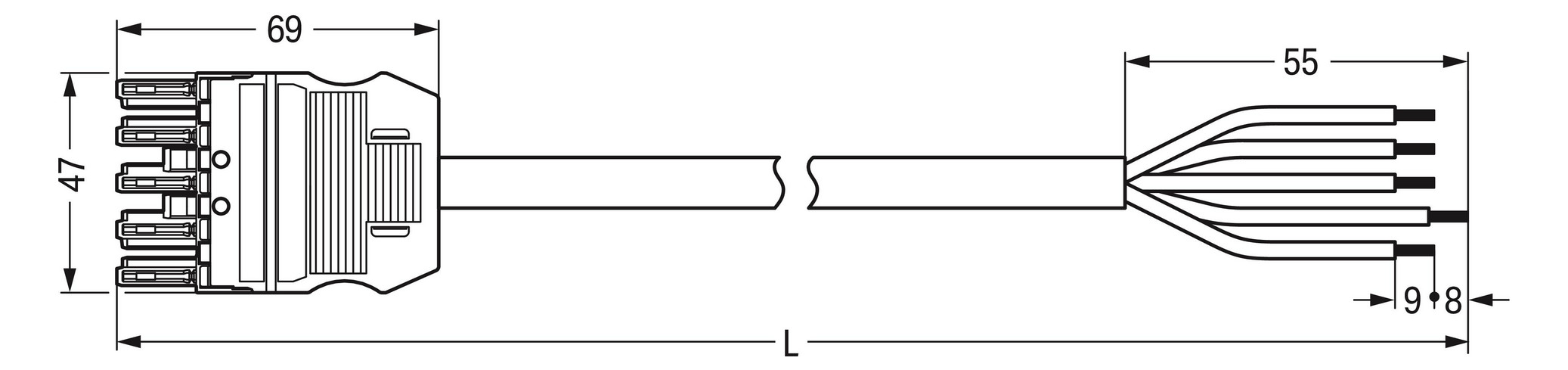

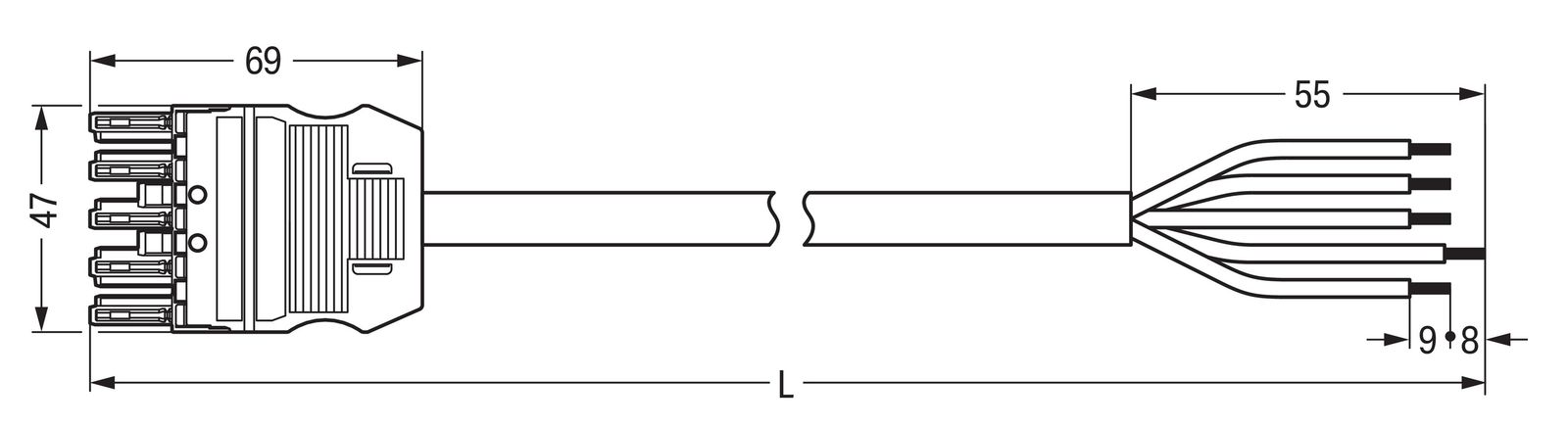

Abisolierlänge 9 mm
Abmantellänge 55 mm
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 freies Leitungsende
Bemessungsspannung 400 V
Bemessungsstoßspannung 6 kV
Bemessungsstrom 20 A
Brandlast 49.99361 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz rot
Gehäusefarbe schwarz
Gesamtlänge 6000 mm
Halogenfrei ja
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 11.6 - 11.6 mm
Kabeltyp H05Z1Z1-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 2.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Polzahl 5
Schutzart (IP) IP20
Verschmutzungsgrad 3
WAGO Systemverbindung 5p Serie 771 H05Z1Z1-F 5x2,5qmm L6000mm sw Buchse fr.Ende hfr
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Buchse/offenes Ende: 5-polig: Kod. P: H05Z1Z1-F 5G 2,5 mm²: 6 m: 2,50 mm²: rot konfektionierte Anschlussleitung WINSTA MIDI Bemessungsstrom 20 A Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung WINSTA MIDI Kodierung P. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren ohne Verschraubung. Sie lassen sich beliebig in einer großen Zahl von Anwendungen ohne Fehler montieren. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). WINSTA MIDI-Installationssteckverbinder mit Kodierung P kommen zur Anwendung, wenn es um die Realisierung von unterbrechungsfreien Stromversorgungen geht. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 20 A – damit ist es auch für leistungsstarke Verbraucher geeignet. WINSTA MIDI mit der Push-in CAGE CLAMP -Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation schnell, sicher und maximal flexibel erledigen können. Laut BauPVo ist bei der Sicherheit von Gebäuden insbesondere die Brandklasse der im Bau verwendeten Leitungen bestimmend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Die konfektionierte Anschlussleitung ist frei von Halogenen. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig wurde der Brandschutz gesteigert, da halogenfreie Materialien nur schwer zu entzünden sind. Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO Mit einer Buchse und einem offenen Leitungsende ist die Leitung konfektioniert. WINSTA ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO. Fehlerfreiheit durch Fehlsteckschutz für Steuerungen in der Automation für USV-Anwendungen flexible und platzsparende Verlegung strukturierte
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Abisolierlänge 9 mm
Abmantellänge 55 mm
Art der Verriegelung separat
Art der konfektionierten Leitung Verbindungskabel
Ausführung Seite 1 Buchse
Ausführung Seite 2 freies Leitungsende
Bemessungsspannung 400 V
Bemessungsstoßspannung 6 kV
Bemessungsstrom 20 A
Brandlast 49.99361 kWh
Brandverhalten nach EN 13501-6: Klasse Eca
Durchgangswiderstand 3
Farbe der Codierung/Kontakteinsatz rot
Gehäusefarbe schwarz
Gesamtlänge 6000 mm
Halogenfrei ja
Isolierteil dauertemperaturbeständig bis 105 °C
Kabeldurchmesser 11.6 - 11.6 mm
Kabeltyp H05Z1Z1-F
Leiterendenbehandlung ultraschallverdichtete Aderenden
Leiternennquerschnitt 2.5 mm²
Leitung dauertemperaturbeständig bis 70 °C
Mantel-Farbe schwarz
Max. Betriebstemperatur am Leiter 75 °C
Mechanische Codierung ja
Polzahl 5
Schutzart (IP) IP20
Verschmutzungsgrad 3
WAGO Systemverbindung 5p Serie 771 H05Z1Z1-F 5x2,5qmm L6000mm sw Buchse fr.Ende hfr
Produktinformationen des Herstellers
konfektionierte Anschlussleitung: Eca: Buchse/offenes Ende: 5-polig: Kod. P: H05Z1Z1-F 5G 2,5 mm²: 6 m: 2,50 mm²: rot konfektionierte Anschlussleitung WINSTA MIDI Bemessungsstrom 20 A Für Signal- und Leistungsübertragung: die konfektionierte Anschlussleitung WINSTA MIDI Kodierung P. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren ohne Verschraubung. Sie lassen sich beliebig in einer großen Zahl von Anwendungen ohne Fehler montieren. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). WINSTA MIDI-Installationssteckverbinder mit Kodierung P kommen zur Anwendung, wenn es um die Realisierung von unterbrechungsfreien Stromversorgungen geht. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 20 A – damit ist es auch für leistungsstarke Verbraucher geeignet. WINSTA MIDI mit der Push-in CAGE CLAMP -Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation schnell, sicher und maximal flexibel erledigen können. Laut BauPVo ist bei der Sicherheit von Gebäuden insbesondere die Brandklasse der im Bau verwendeten Leitungen bestimmend. Für Gebäude mit normalem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse E. Die konfektionierte Anschlussleitung ist frei von Halogenen. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig wurde der Brandschutz gesteigert, da halogenfreie Materialien nur schwer zu entzünden sind. Schnell und sicher gesteckt – konfektionierte Leitungen von WAGO Mit einer Buchse und einem offenen Leitungsende ist die Leitung konfektioniert. WINSTA ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO. Fehlerfreiheit durch Fehlsteckschutz für Steuerungen in der Automation für USV-Anwendungen flexible und platzsparende Verlegung strukturierte
Mehr Informationen
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 4500810
Hersteller WAGO
Originalbezeichnung 771-9975/117-601
Werksnummer 771-9975/117-601
EAN 4045454433345
Zolltarifnummer 85444290
Lagerart Beschaffungsware
