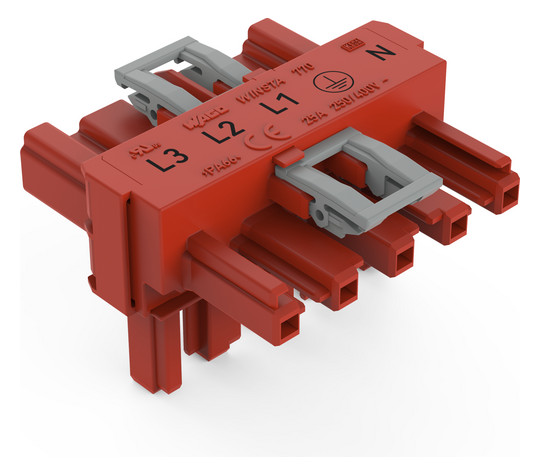

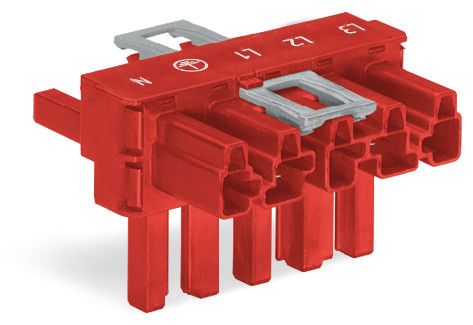

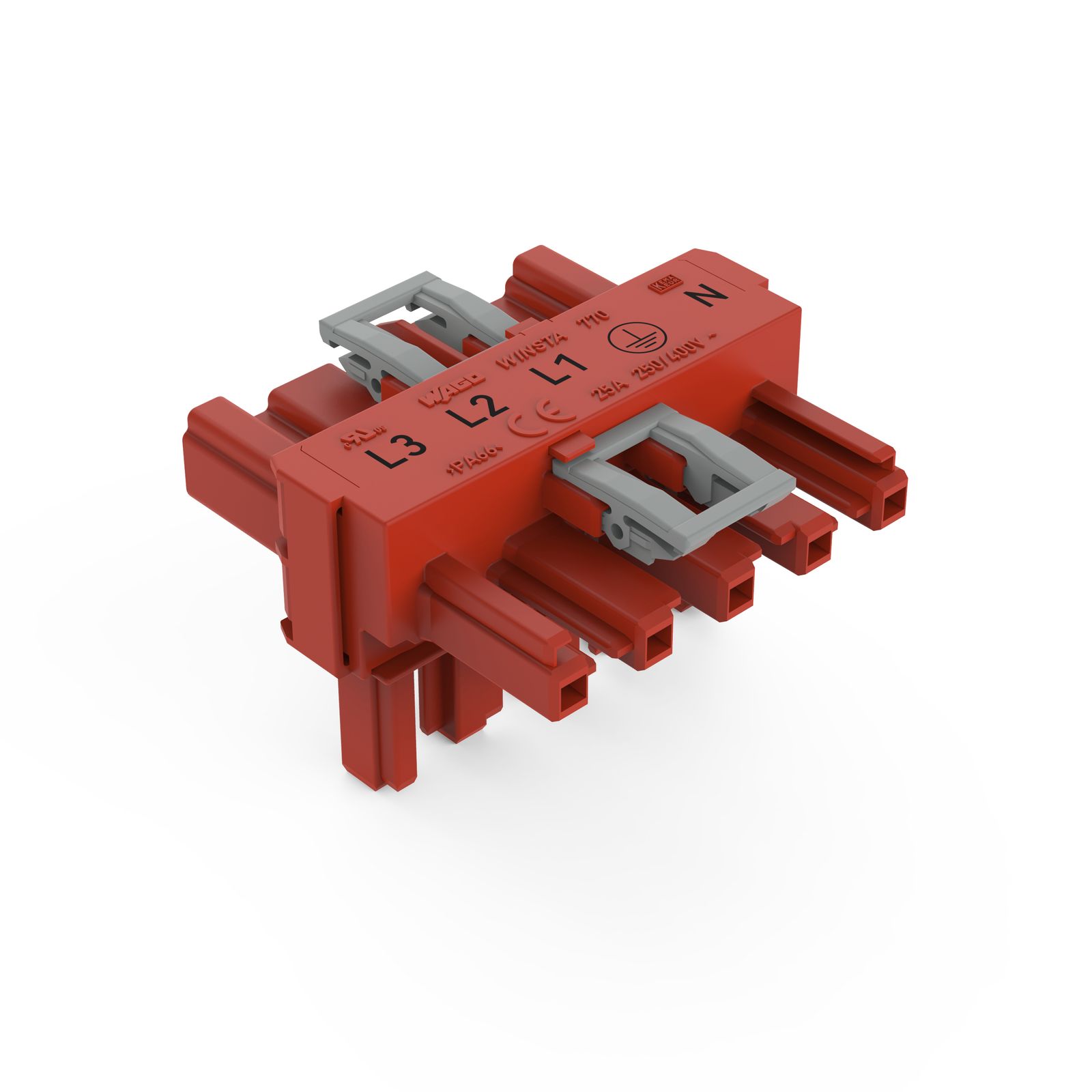

WAGO 770-921
T-Verteiler PA Serie 770 5Eing 5p 10Ausg Polyamid (PA) 400V 25A IP20 hfr 85°CAnzahl der Ausgänge | 10 |
---|---|
Anzahl der Eingänge | 5 |
Art der Verriegelung | im Steckverbinder integriert |
Art der integrierten Schaltung | ohne |
Art des Verteilers | T-Verteiler |
Befestigungsmöglichkeit | integriert |
Bemessungsspannung | 400 V |
Bemessungsstoßspannung | 6 kV |
Bemessungsstrom | 25 A |
Bemessungsstrom zur Leuchte | 25 A |
Brandlast | 0.13278 kWh |

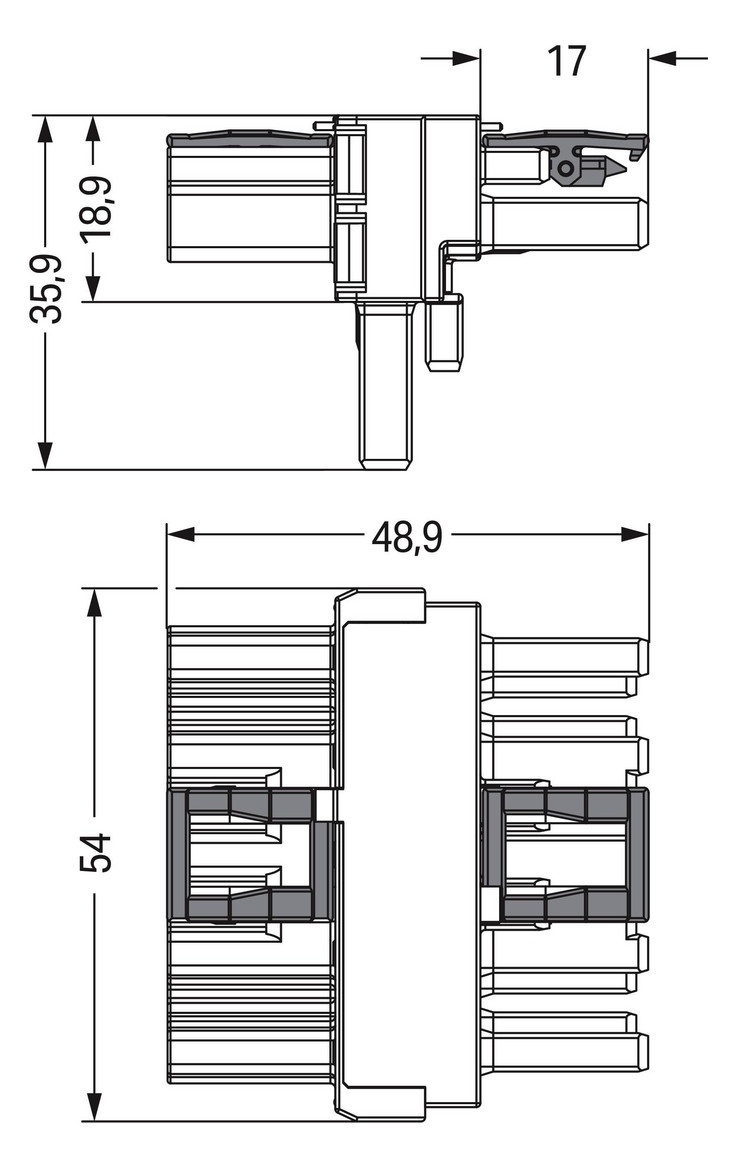

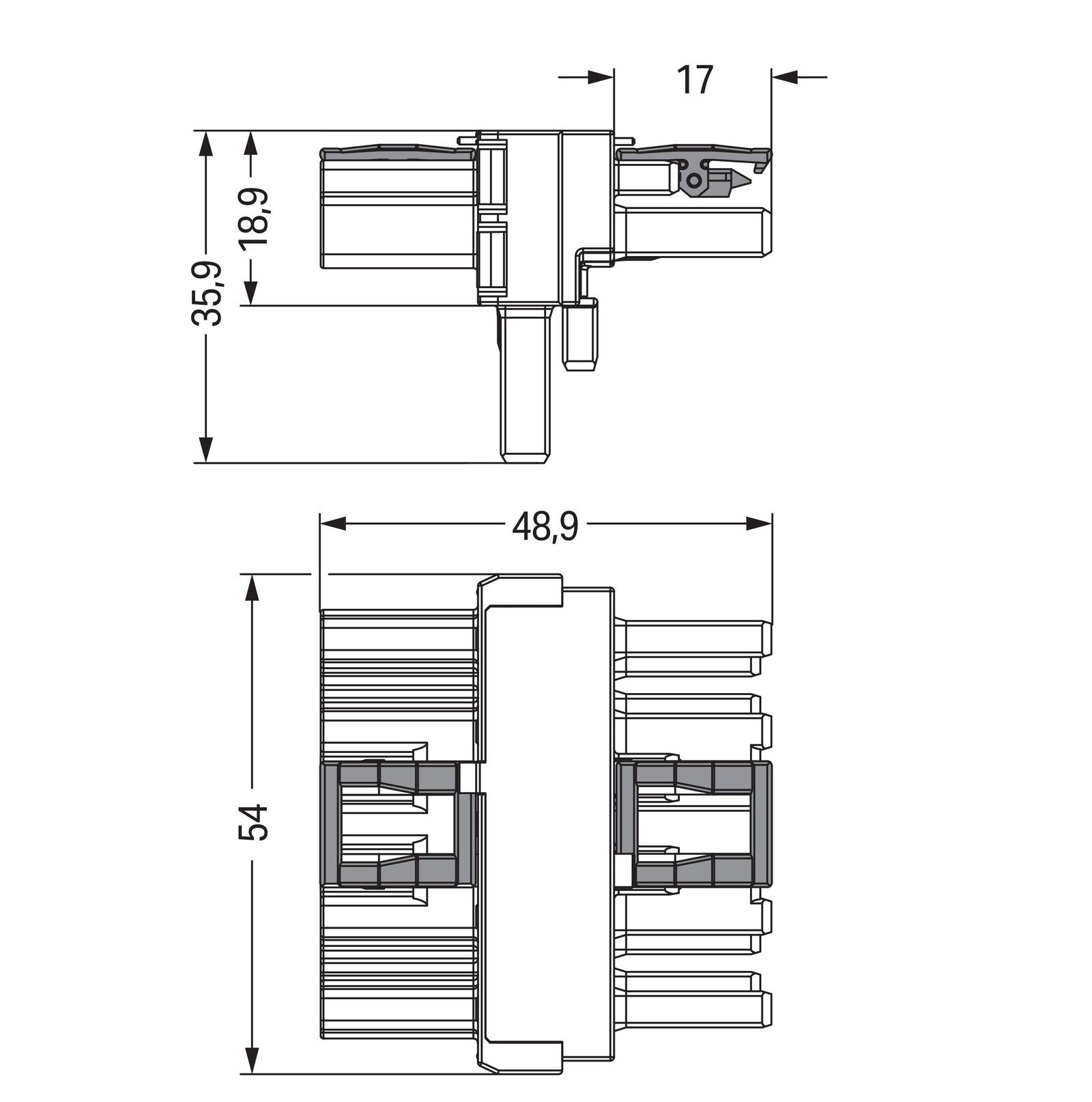

Breite | 54 mm |
Durchgangswiderstand | 0.5 |
Farbe der Codierung/Kontakteinsatz | rot |
Farbe des separaten Adapterstücks | ohne Adapterstück |
Halogenfrei | ja |
Höhe | 36.1 mm |
Länge | 48.9 mm |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Mechanische Codierung | ja |
Polzahl | 5 |
Schutzart (IP) | IP20 |
Verschmutzungsgrad | 3 |
Werkstoff des Gehäuses | Polyamid (PA) |

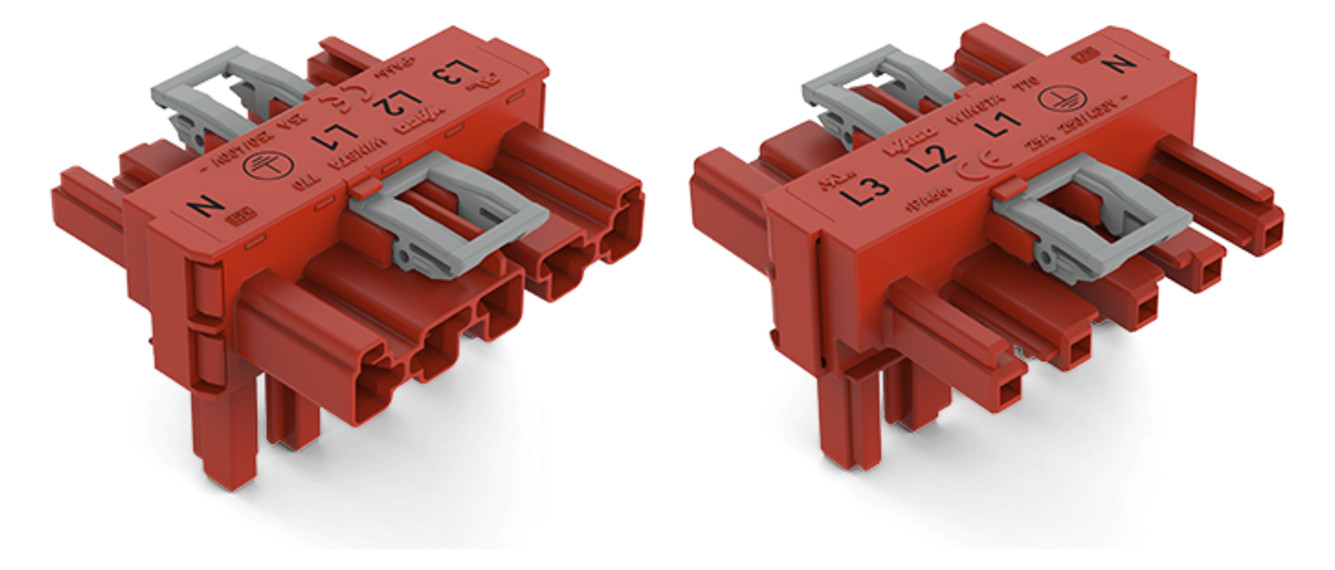

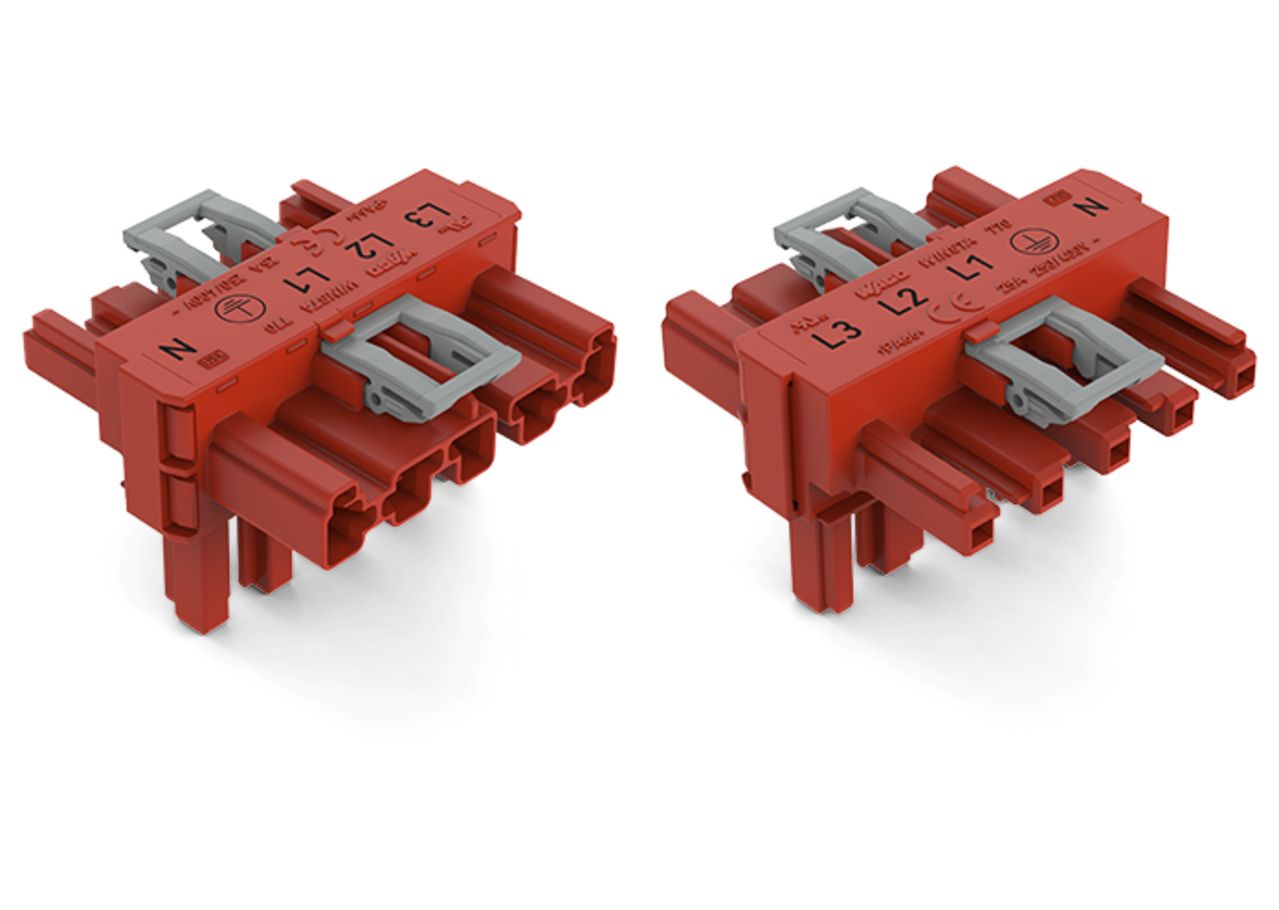

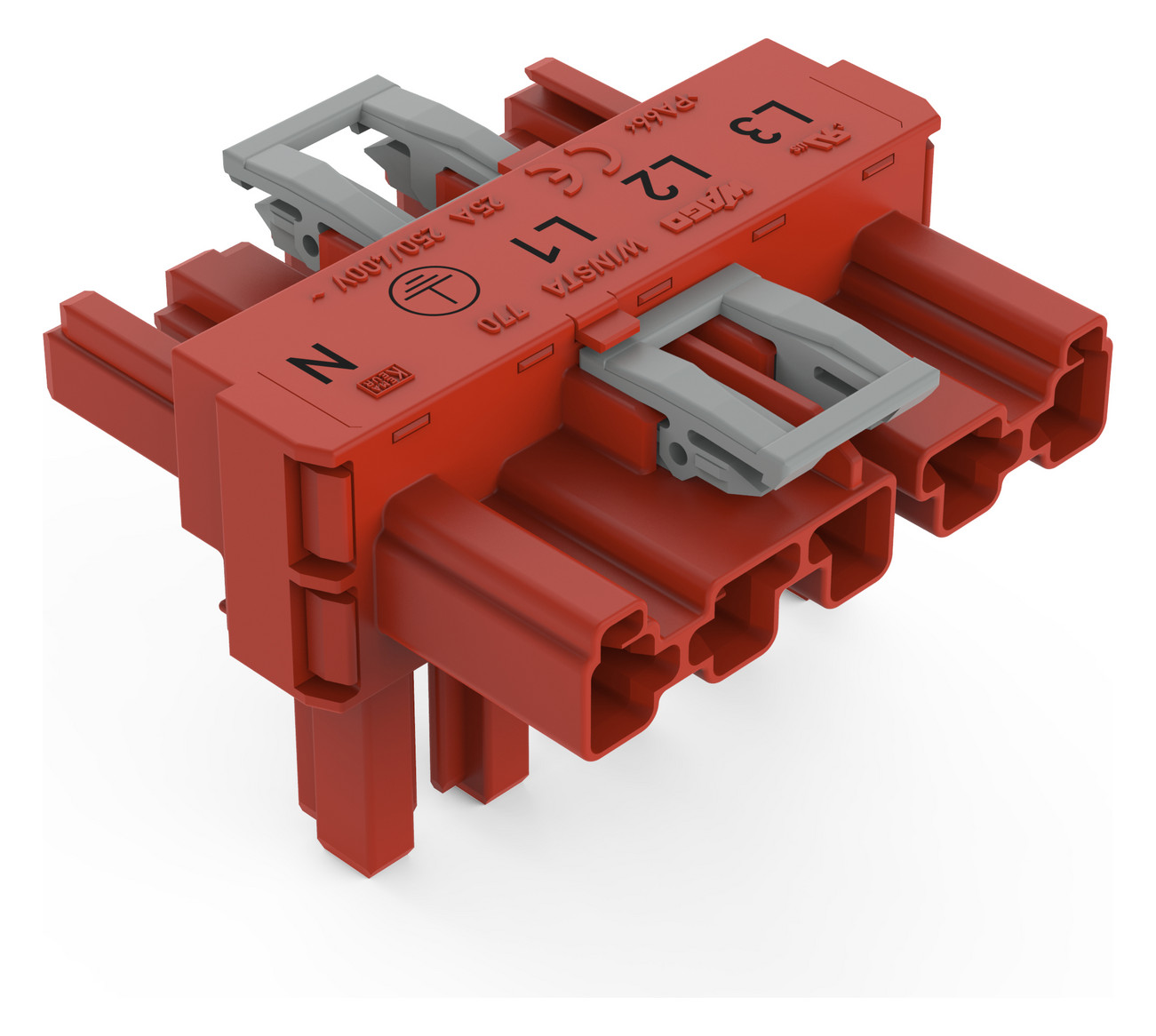

WAGO T-Verteiler PA Serie 770 5Eing 5p 10Ausg Polyamid (PA) 400V 25A IP20 hfr 85°C
Produktinformationen des Herstellers
T-Verteiler: 5-polig: Kod. P: 1 Eingang: 2 Ausgänge: beidseitige Abgänge: 2 Verriegelungsklinken: rot Verteiler WINSTA MIDI mit Fehlsteckschutz Der Verteiler aus der Familie WINSTA MIDI Bemessungsstrom 25 A ist die beste Lösung für eine unkomplizierte Installation. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Anforderungen an eine Installation wiederholen oder in einem festgelegten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die störungsfreie Stromversorgung (USV) lässt sich mit WINSTA MIDI-Installationssteckverbindern mit Kodierung P einwandfrei umsetzen. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA MIDI mit Push-in CAGE CLAMP -Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA MIDI WINSTA ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Verriegelungsklinke von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten deutlich vereinfacht. effektiver Fehlsteckschutz vorgefertigte Varianten für USV-Anwendungen kundenspezifische
Anzahl der Ausgänge | 10 |
---|---|
Anzahl der Eingänge | 5 |
Art der Verriegelung | im Steckverbinder integriert |
Art der integrierten Schaltung | ohne |
Art des Verteilers | T-Verteiler |
Befestigungsmöglichkeit | integriert |
Bemessungsspannung | 400 V |
Bemessungsstoßspannung | 6 kV |
Bemessungsstrom | 25 A |
Bemessungsstrom zur Leuchte | 25 A |
Brandlast | 0.13278 kWh |
Breite | 54 mm |
Durchgangswiderstand | 0.5 |
Farbe der Codierung/Kontakteinsatz | rot |
Farbe des separaten Adapterstücks | ohne Adapterstück |
Halogenfrei | ja |
Höhe | 36.1 mm |
Länge | 48.9 mm |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Mechanische Codierung | ja |
Polzahl | 5 |
Schutzart (IP) | IP20 |
Verschmutzungsgrad | 3 |
Werkstoff des Gehäuses | Polyamid (PA) |
WAGO T-Verteiler PA Serie 770 5Eing 5p 10Ausg Polyamid (PA) 400V 25A IP20 hfr 85°C
Produktinformationen des Herstellers
T-Verteiler: 5-polig: Kod. P: 1 Eingang: 2 Ausgänge: beidseitige Abgänge: 2 Verriegelungsklinken: rot Verteiler WINSTA MIDI mit Fehlsteckschutz Der Verteiler aus der Familie WINSTA MIDI Bemessungsstrom 25 A ist die beste Lösung für eine unkomplizierte Installation. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Anforderungen an eine Installation wiederholen oder in einem festgelegten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die störungsfreie Stromversorgung (USV) lässt sich mit WINSTA MIDI-Installationssteckverbindern mit Kodierung P einwandfrei umsetzen. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA MIDI mit Push-in CAGE CLAMP -Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA MIDI WINSTA ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Verriegelungsklinke von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten deutlich vereinfacht. effektiver Fehlsteckschutz vorgefertigte Varianten für USV-Anwendungen kundenspezifische
Artikelnummer | 2759907 |
---|---|
Hersteller | WAGO |
Originalbezeichnung | 770-921 |
Werksnummer | 770-921 |
EAN | 4045454900571 |
Zolltarifnummer | 85366990 |
Lagerart | Beschaffungsware |
