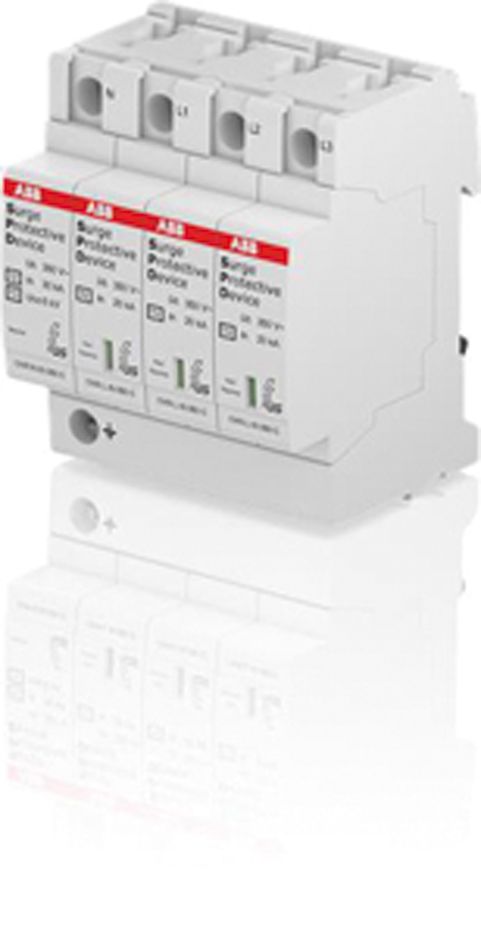

ABB OVRT2N340-350PQS
Überspannungsableiter Netzform-TT 230VAC 1,5kV 4TE Hutschiene TH35 20kA opt
| Anzahl der Leiter (ohne Erde) | 4 |
|---|---|
| Baugröße | 4 TE |
| Höchste Dauerspannung AC | 350 V |
| Höchste Dauerspannung DC | 420 V |
| Integrierter Kurzschlussschutz selektiv zur Sicherung gG | 125 A |
| Kurzschlussfestigkeit (Isccr) | 100 kA |
| Leckstromfrei | ja |
| Max. Ableitstoßstrom (8/20) | 160 kA |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 16 mm² |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 mm² |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 A |
| Montageart | Hutschiene TH35 |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennspannung AC | 230 V |
| Nennspannung DC | 0 V |
| Netzform TT | ja |
| Prüfklasse Typ 2 | ja |
| Schutzart (IP) | IP20 |
| Schutzpegel | 1.5 kV |
| Schutzpegel L-N | 1.25 kV |
| Schutzpegel N-PE | 1.4 kV |
| Signalisierung am Gerät | optisch |
ABB Überspannungsableiter Netzform-TT 230VAC 1,5kV 4TE Hutschiene TH35 20kA opt
Produktinformationen des Herstellers
Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe , sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.
| Anzahl der Leiter (ohne Erde) | 4 |
|---|---|
| Baugröße | 4 TE |
| Höchste Dauerspannung AC | 350 V |
| Höchste Dauerspannung DC | 420 V |
| Integrierter Kurzschlussschutz selektiv zur Sicherung gG | 125 A |
| Kurzschlussfestigkeit (Isccr) | 100 kA |
| Leckstromfrei | ja |
| Max. Ableitstoßstrom (8/20) | 160 kA |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 16 mm² |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 mm² |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 A |
| Montageart | Hutschiene TH35 |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennspannung AC | 230 V |
| Nennspannung DC | 0 V |
| Netzform TT | ja |
| Prüfklasse Typ 2 | ja |
| Schutzart (IP) | IP20 |
| Schutzpegel | 1.5 kV |
| Schutzpegel L-N | 1.25 kV |
| Schutzpegel N-PE | 1.4 kV |
| Signalisierung am Gerät | optisch |
ABB Überspannungsableiter Netzform-TT 230VAC 1,5kV 4TE Hutschiene TH35 20kA opt
Produktinformationen des Herstellers
Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe , sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.
| Artikelnummer | 4641416 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | OVRT2N340-350PQS |
| Werksnummer | 2CTB803883R1100 |
| EAN | 3660308520074 |
| Zolltarifnummer | 85369095 |
| Lagerart | Beschaffungsware |
