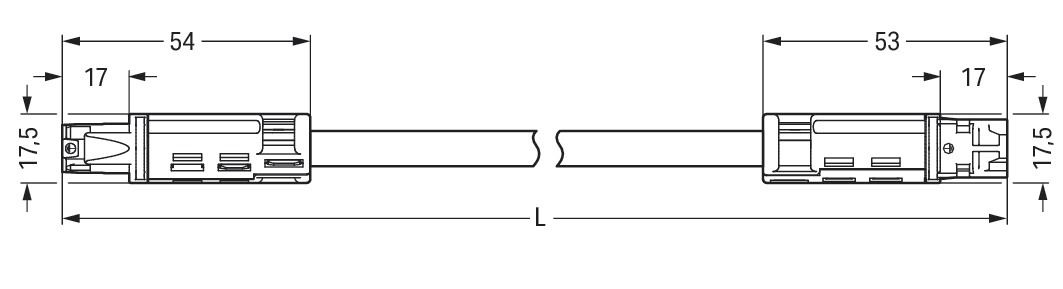

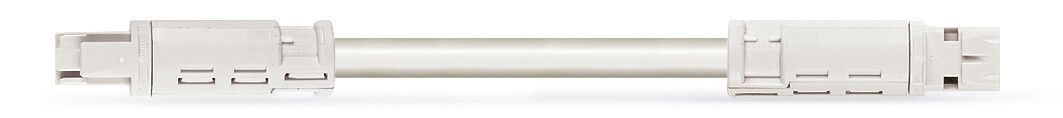

WAGO 774-9993/007-202
Verbindungskabel 3p Serie 774 H05VV-F ws 2,5qmm 3x2,5qmm L2000mm Buchse Stecker
| Art der Verriegelung | separat |
|---|---|
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Buchse |
| Ausführung Seite 2 | Stecker |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 20 A |
| Brandlast | 16.294248 kWh |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | weiß |
| Gehäusefarbe | weiß |
| Gesamtlänge | 2000 mm |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Kabeldurchmesser | 10.1 - 10.1 mm |
| Kabeltyp | H05VV-F |
| Kontaktmaterial | CuSn |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Leiternennquerschnitt | 2.5 mm² |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Mantel-Farbe | weiß |
| Max. Betriebstemperatur am Leiter | 75 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |

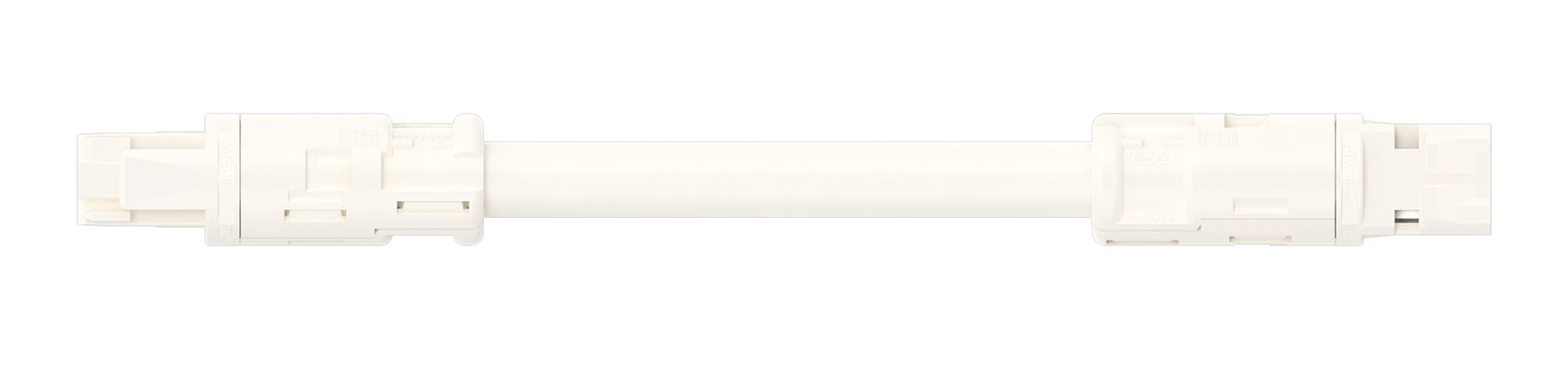

WAGO Verbindungskabel 3p Serie 774 H05VV-F ws 2,5qmm 3x2,5qmm L2000mm Buchse Stecker
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 3-polig: Kod. A: H05VV-F 3G 2,5 mm²: 2 m: 2,50 mm²: weiß konfektionierte Anschlussleitung WINSTA RD Kodierung A Die konfektionierte Anschlussleitung WINSTA RD Bemessungsstrom 20 A unterstützt die zügige und fachgerechte Montage. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an vielfältige Anforderungen im Handumdrehen. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 20 A damit ist es auch für leistungsstarke Verbraucher geeignet. WINSTA RD: Lösungen dieser Produktfamilie passen in Bohrungen und Installationsrohre mit einem Durchmesser bis 20 mm. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Abschnitten einsatzfähig. Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. Mit dem Steckverbindersystem WINSTA wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Brandklasse E senken den Serviceaufwand und vermeiden unnötige Stillstände. effektiver Fehlsteckschutz optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung für jede Anwendung geeignet passgenaue Abmessungen strukturierte und
| Art der Verriegelung | separat |
|---|---|
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Buchse |
| Ausführung Seite 2 | Stecker |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom | 20 A |
| Brandlast | 16.294248 kWh |
| Brandverhalten nach EN 13501-6: Klasse | Eca |
| Durchgangswiderstand | 3 |
| Farbe der Codierung/Kontakteinsatz | weiß |
| Gehäusefarbe | weiß |
| Gesamtlänge | 2000 mm |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Kabeldurchmesser | 10.1 - 10.1 mm |
| Kabeltyp | H05VV-F |
| Kontaktmaterial | CuSn |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Leiternennquerschnitt | 2.5 mm² |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Mantel-Farbe | weiß |
| Max. Betriebstemperatur am Leiter | 75 °C |
| Mechanische Codierung | ja |
| Pol-Kennzeichnung | L, N, PE |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Werkstoff des Gehäuses | Polyamid (PA) |

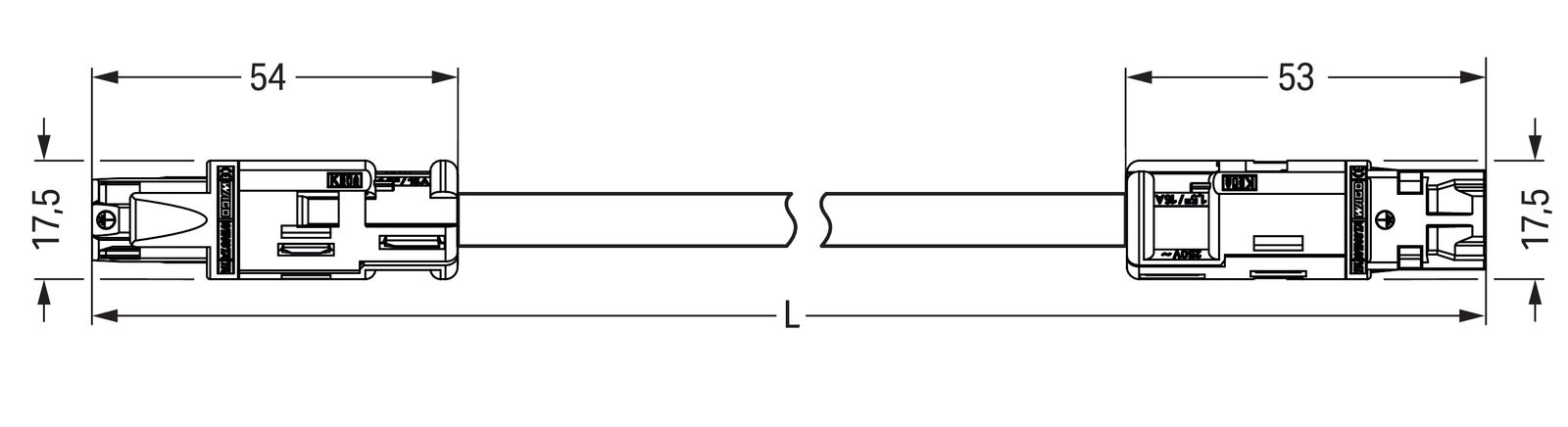

WAGO Verbindungskabel 3p Serie 774 H05VV-F ws 2,5qmm 3x2,5qmm L2000mm Buchse Stecker
Produktinformationen des Herstellers
konfektionierte Verbindungsleitung: Eca: Buchse Stecker: 3-polig: Kod. A: H05VV-F 3G 2,5 mm²: 2 m: 2,50 mm²: weiß konfektionierte Anschlussleitung WINSTA RD Kodierung A Die konfektionierte Anschlussleitung WINSTA RD Bemessungsstrom 20 A unterstützt die zügige und fachgerechte Montage. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an vielfältige Anforderungen im Handumdrehen. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 20 A damit ist es auch für leistungsstarke Verbraucher geeignet. WINSTA RD: Lösungen dieser Produktfamilie passen in Bohrungen und Installationsrohre mit einem Durchmesser bis 20 mm. Dieses Produkt hält alle Mindest-Sicherheitsbestimmungen der Brandklasse E ein und ist somit in brandschutzrelevanten Abschnitten einsatzfähig. Fehlerfreie und schnelle Montage dank konfektionierten Leitungen von WAGO Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. Mit dem Steckverbindersystem WINSTA wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Brandklasse E senken den Serviceaufwand und vermeiden unnötige Stillstände. effektiver Fehlsteckschutz optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung für jede Anwendung geeignet passgenaue Abmessungen strukturierte und
| Artikelnummer | 4501083 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 774-9993/007-202 |
| Werksnummer | 774-9993/007-202 |
| EAN | 4045454320676 |
| Zolltarifnummer | 85444290 |
| Lagerart | Beschaffungsware |
